撬装式三甘醇天然气脱水处理装置结构

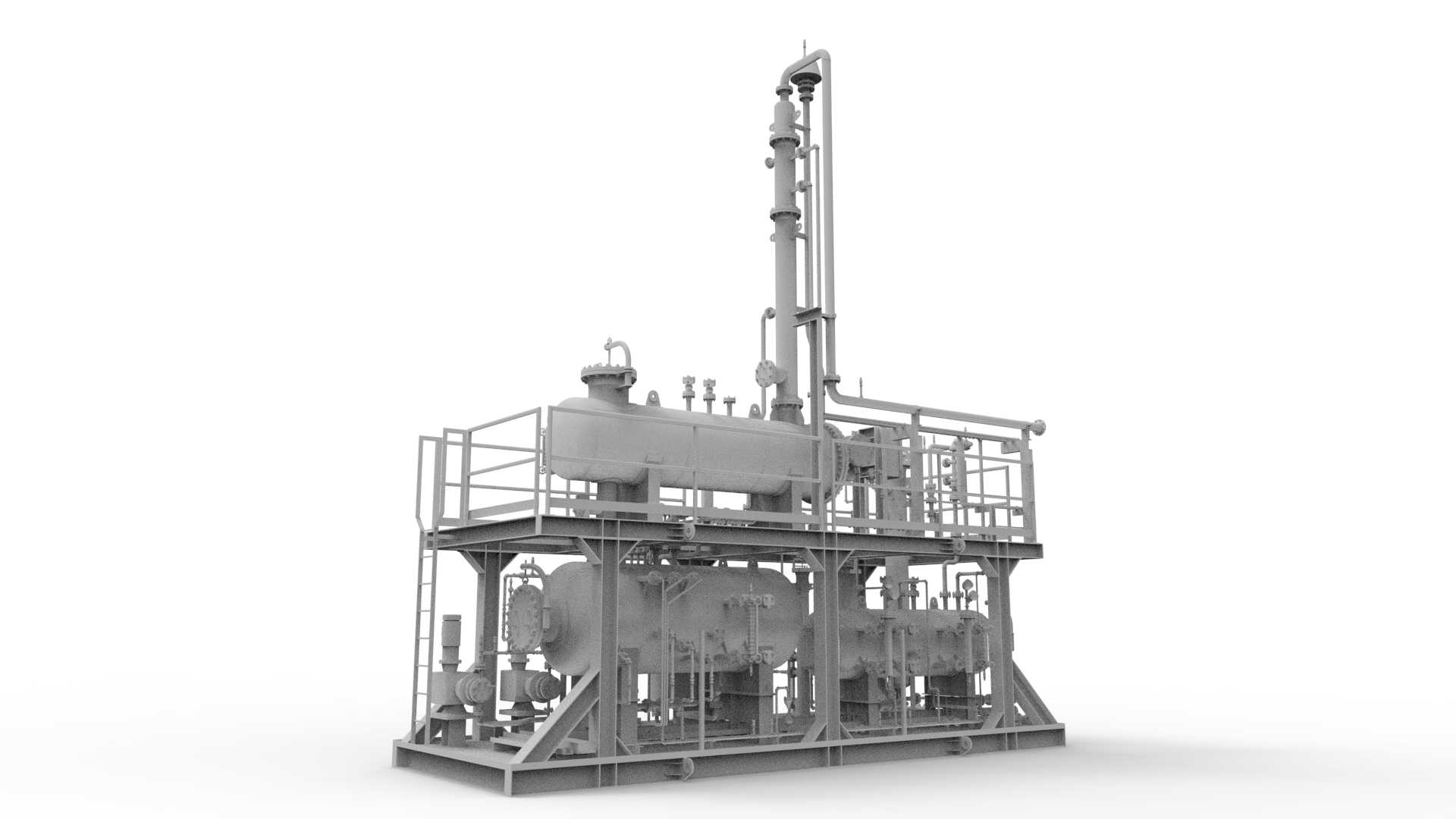

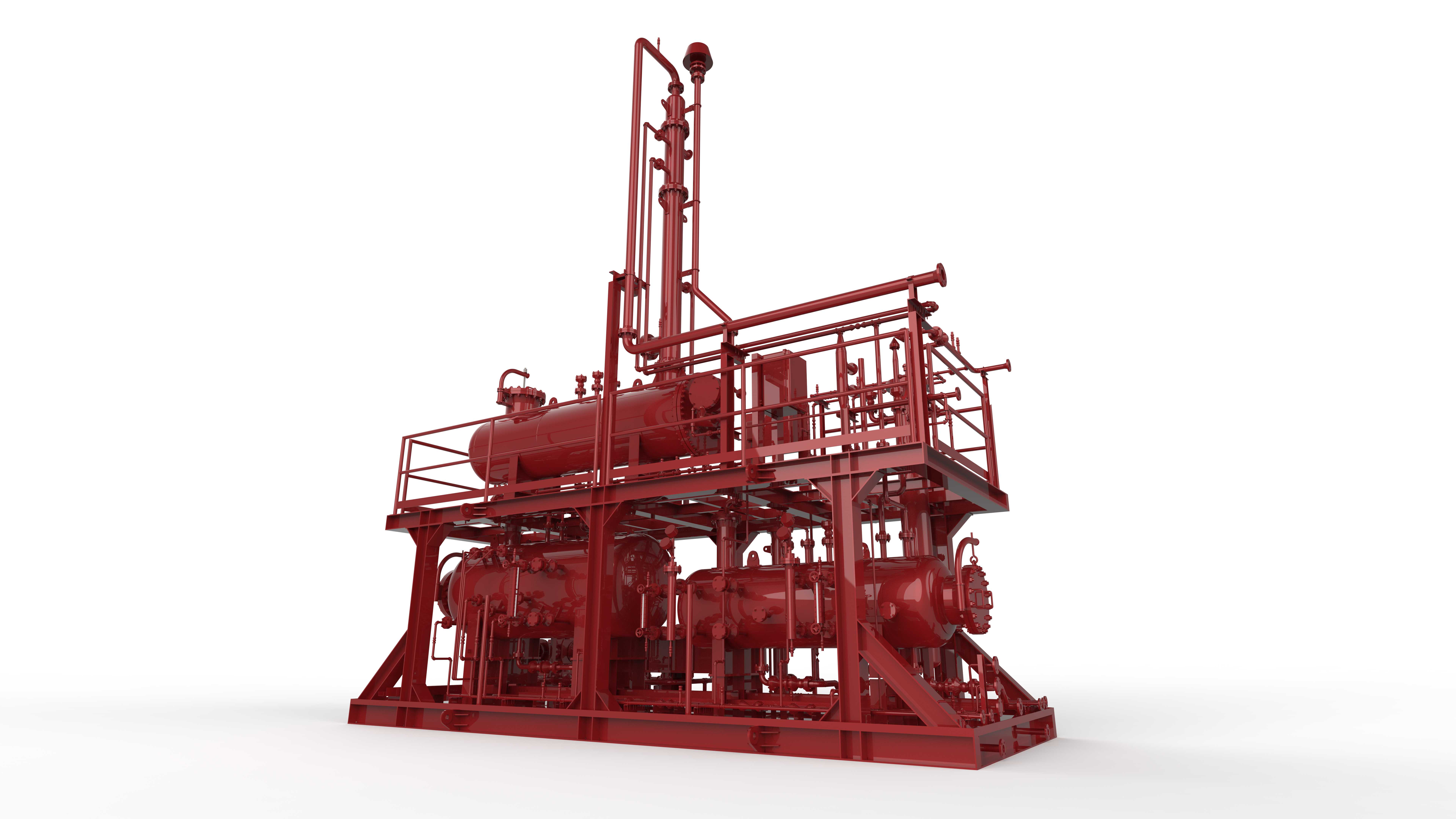

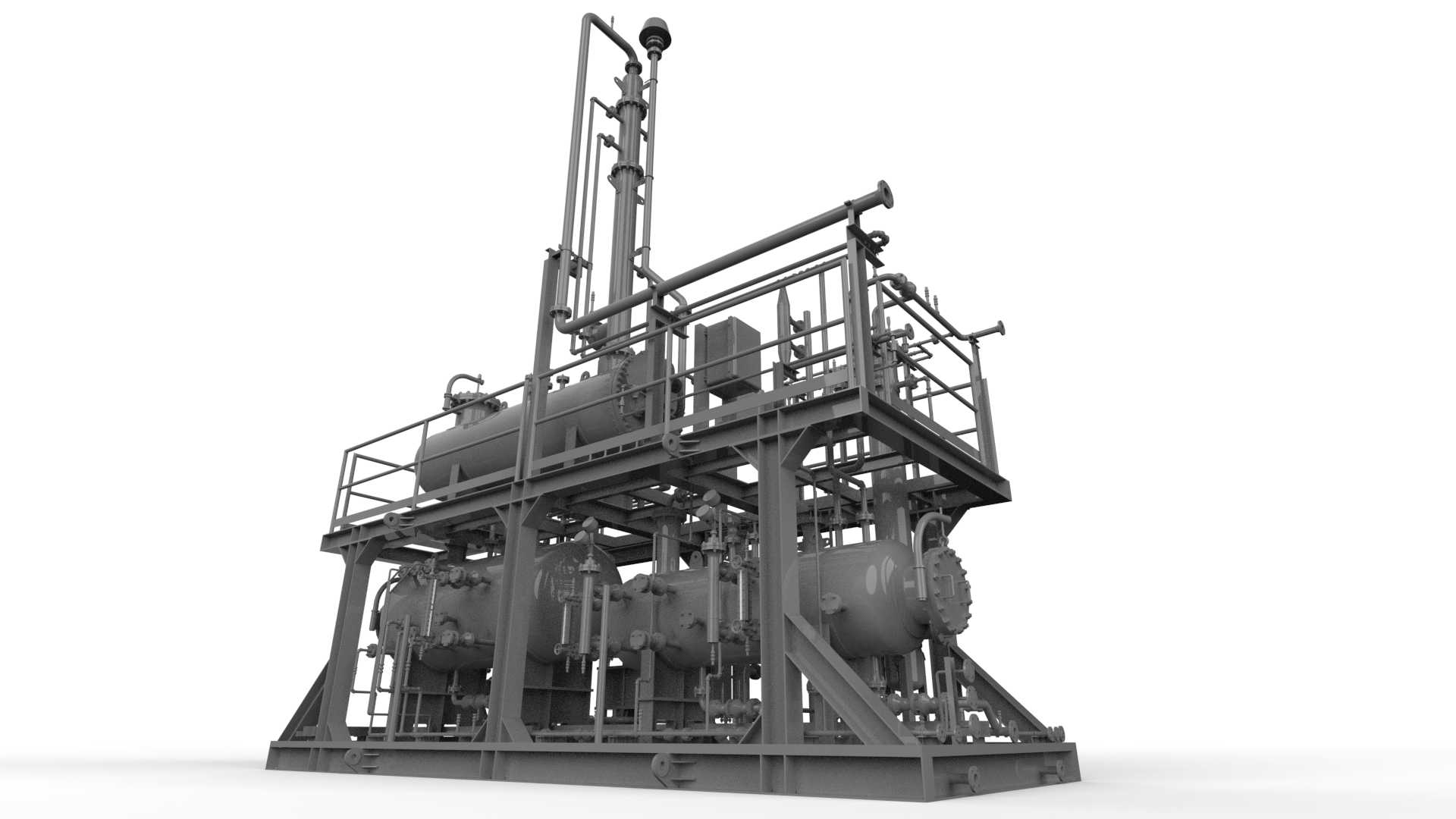

这套撬装集成的脱水处理单元，主要应用在油气田集输站场、天然气长输管线首站以及海上平台的天然气预处理环节，核心作用是脱除原料气中携带的饱和水蒸气，避免天然气在输送过程中因温降形成水合物堵塞管线、阀门与调压设备，同时降低酸性气体溶于水后对管线内壁造成的电化学腐蚀速率，保障下游输配系统与用气设备的运行稳定性。整套设备采用双层撬座集成设计，所有工艺罐体、管线、阀组、操作平台与附属仪表均预安装在统一的钢制焊接撬架上，现场安装时仅需完成进出口管线对接、动力线缆与仪表信号接线即可投用，大幅缩减现场施工周期与安装作业量，尤其适配偏远井场、海上平台这类现场作业空间有限、安装条件受限的应用场景。从功能分区来看，下层撬座布置核心的吸收塔、富液闪蒸罐与再生塔重沸器单元，吸收塔内部设置规整填料与布液结构，三甘醇贫液从塔顶部经布液器均匀喷淋向下，与自下而上流动的湿天然气逆流接触，通过三甘醇的强亲水性脱除气相中的水分；吸收水分后的富三甘醇先进入闪蒸罐，在微正压条件下闪蒸出溶解在醇液中的烃类气体，避免后续再生过程中烃类组分进入再生系统引发安全隐患。上层撬座布置再生精馏柱、缓冲罐与冷却换热单元，富液经换热升温后进入再生塔，在重沸器的加热作用下蒸出醇液中吸收的水分，再生后的贫三甘醇经换热降温、泵加压后送回吸收塔循环使用，整套醇液循环系统设置多级过滤结构，可脱除醇液中携带的固体杂质与降解产物，延长三甘醇的使用寿命。设计过程中重点考量了撬块的载荷分布与操作可达性，重质罐体全部贴近撬座主承重梁布置，降低整体重心高度，满足公路运输与海上吊装的稳定性要求；操作平台沿巡检路线设置连续护栏与防滑踏步，所有需要定期操作的阀门、仪表均布置在站立可及的高度范围，无需额外搭设操作架即可完成日常巡检与参数调整。管线排布遵循工艺流向分层布置，高压工艺管线与低压再生管线分区排布，避免不同压力等级管线交叉干扰，同时预留足够的管线保温层安装空间与检修操作间隙，所有法兰连接位置均预留拆装工具的操作空间，后期维护时无需大范围拆除周边构件即可完成密封件更换。整套装置的处理容量适配15MMSCFD规模的天然气处理量，撬座边界尺寸满足标准集装箱的运输尺寸限值，无需超限运输审批即可完成长距离转运，进出口接口统一设置在撬座端部，方便现场管线对接，整体结构紧凑，空间利用率较传统分散布置的脱水站提升40%以上。
