实习实训用微型外径千分尺结构设计

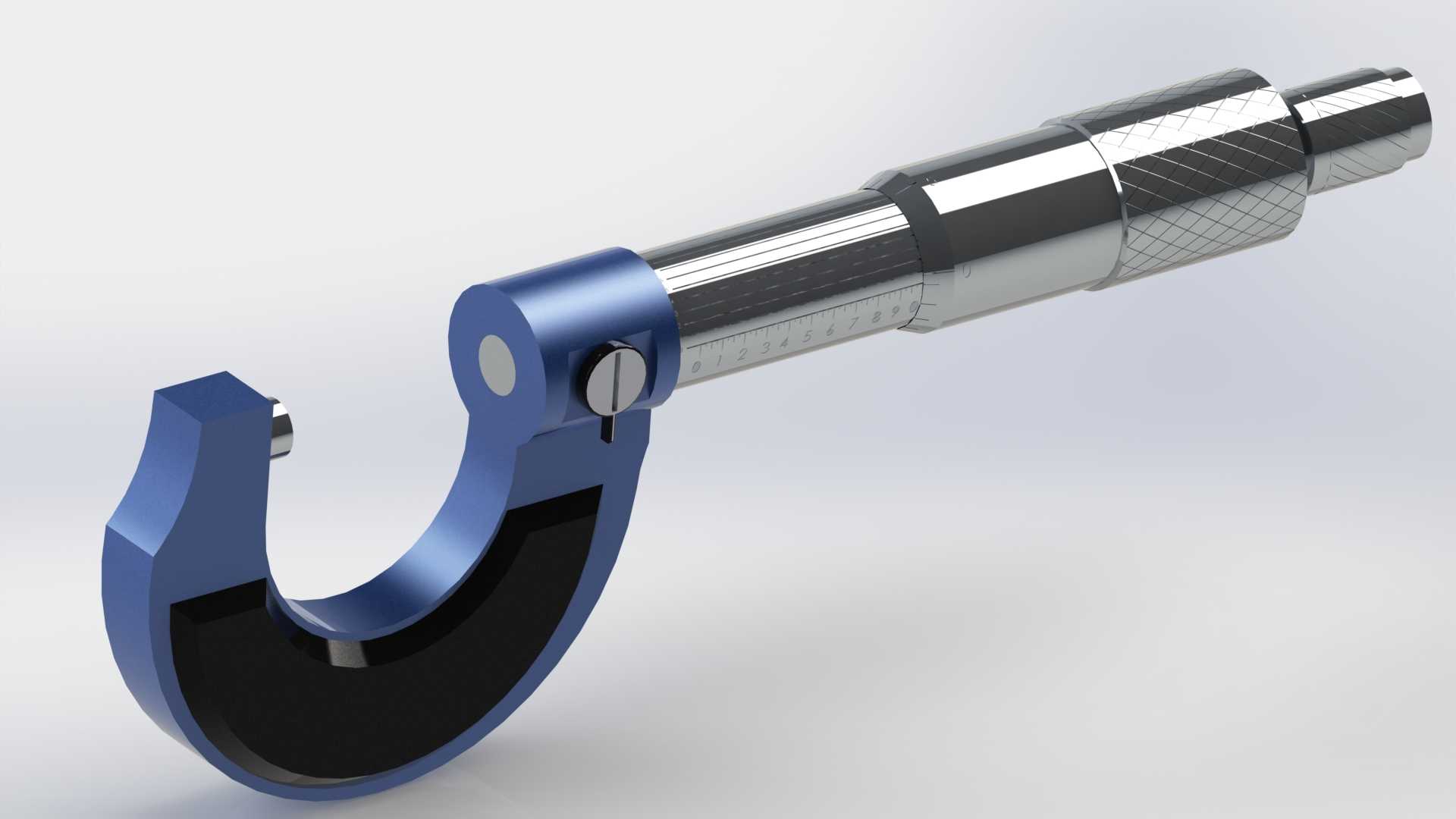

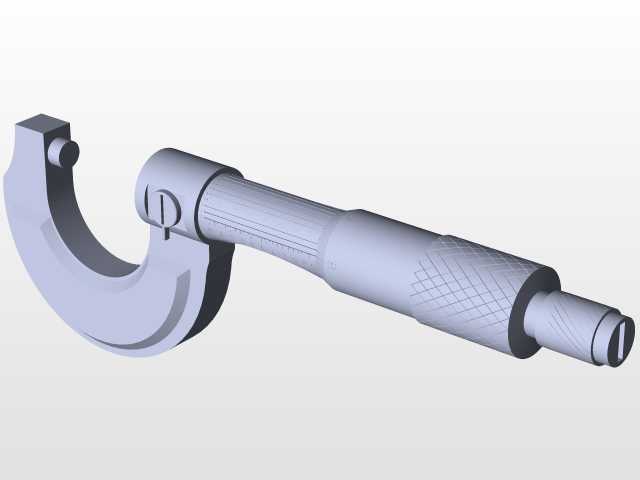

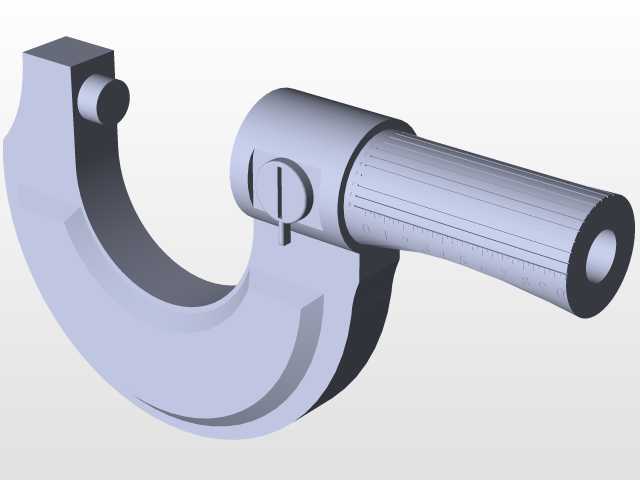

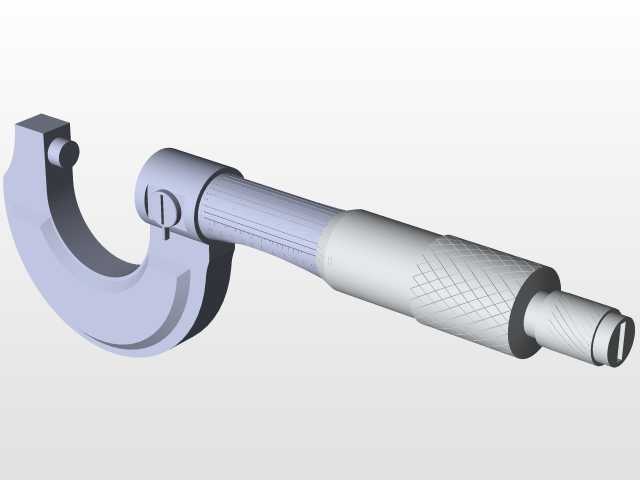

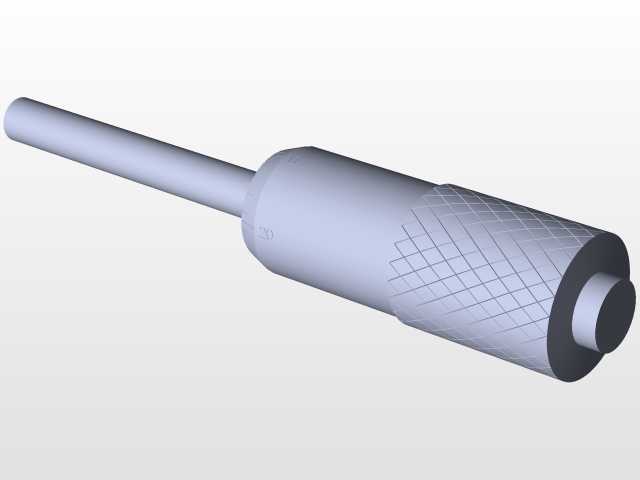

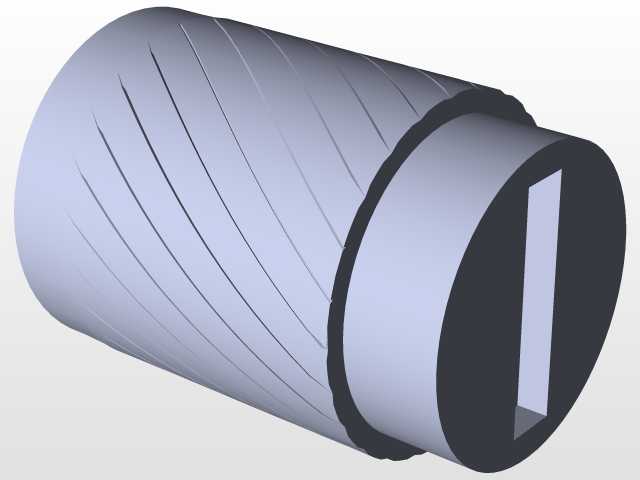

这款微型外径测量量具的结构设计，最初是为了满足金工实习阶段的实操测量需求，针对小尺寸轴类、薄壁零件的外径检测场景做了适配优化，区别于常规量程的千分尺，整体结构做了紧凑化处理，能适配狭小工位下的快速测量作业，在精密零件抽检、实训教学演示、小零件工序间检测等场景都能适配。从功能特性来看，这款量具沿用螺旋测微的核心传动原理，测微螺杆的螺距匹配常规千分尺的传动比，固定套管与微分筒的刻度标识做了放大处理，方便实训阶段的学员快速读数，减少读数误差；尺架部分采用C型开口结构，开口深度适配直径25mm以内的零件测量需求，测砧与测微螺杆的测量端面做了硬质合金镶片处理，长期使用也能避免端面磨损带来的测量精度偏差，锁紧装置设置在尺架靠近测微螺杆的位置，单手即可完成测量值锁定，方便在光线不佳或者需要记录数值的时候锁定读数，避免螺杆位移产生误差。设计过程中首先考虑的是实训场景下的操作容错性，没有采用过于复杂的数显模块，纯机械结构的设计既能让学员理解螺旋测微的核心原理，也能降低日常维护的成本，棘轮测力装置设置在微分筒尾部，测量时达到额定测力会自动打滑，避免新手操作时用力过大导致螺杆变形或者零件被夹伤，影响测量精度。外形尺寸上整体长度控制在120mm以内，尺架的最大外廓宽度不超过45mm，握持部分做了滚花防滑处理，即使手上沾有少量切削液也能稳定握持，安装边界方面不需要额外的固定基座，手持即可完成全部测量操作，测微螺杆的行程控制在0-25mm区间，覆盖常规小零件的外径测量范围，尺架的弧形内侧做了发黑防锈处理，避免实训车间潮湿环境导致的锈蚀问题，固定套管的刻度线采用激光蚀刻工艺，长期摩擦也不会出现刻度模糊的情况。在结构细节上，测微螺杆与螺母的配合间隙做了预紧调整结构，长期使用出现磨损后可以通过调整螺母补偿间隙，不需要整体更换量具，降低使用成本，测砧的安装位置与测微螺杆保持严格同轴，装配时的同轴度公差控制在0.002mm以内，避免测量时出现阿贝误差，整体结构没有多余的突出部件，方便放入工具盒携带，适配实训工位频繁移动的使用需求。
