手持式电锯壳体注塑成型模具结构

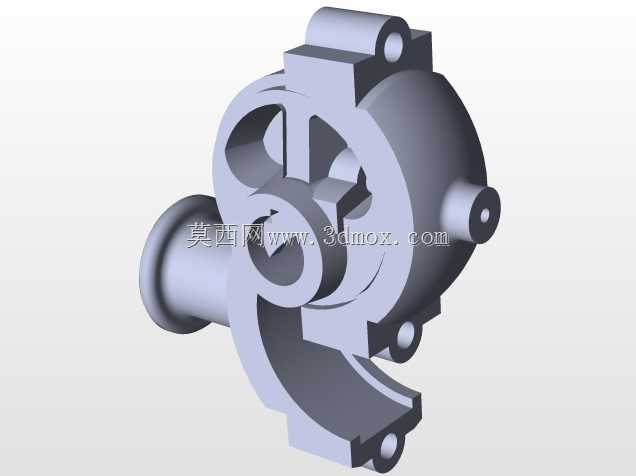

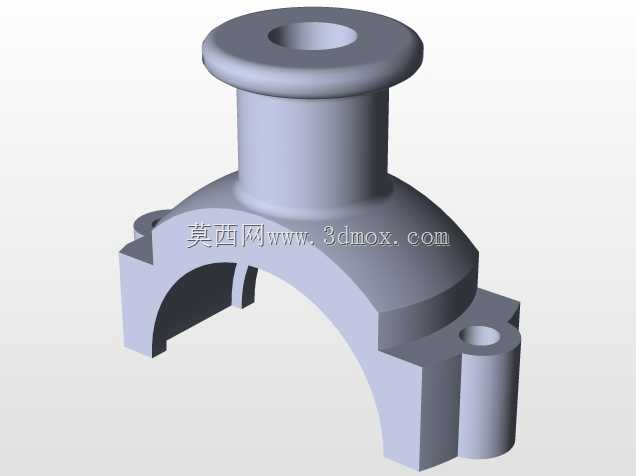

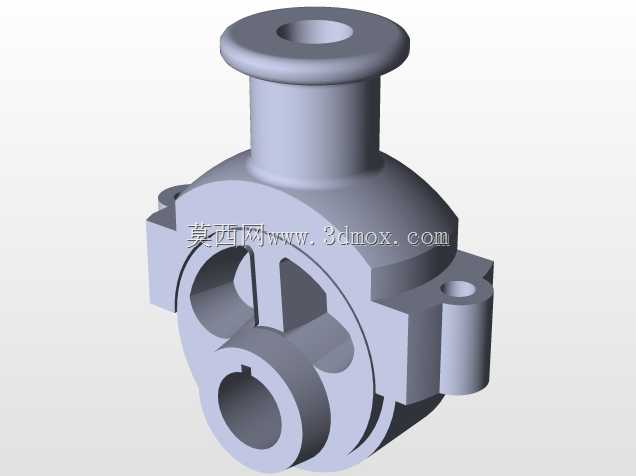

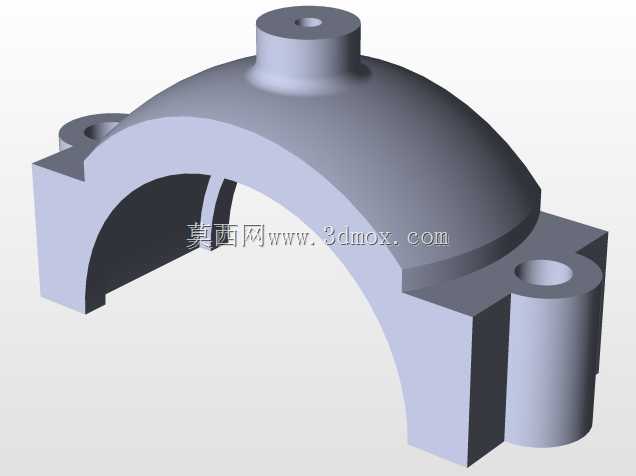

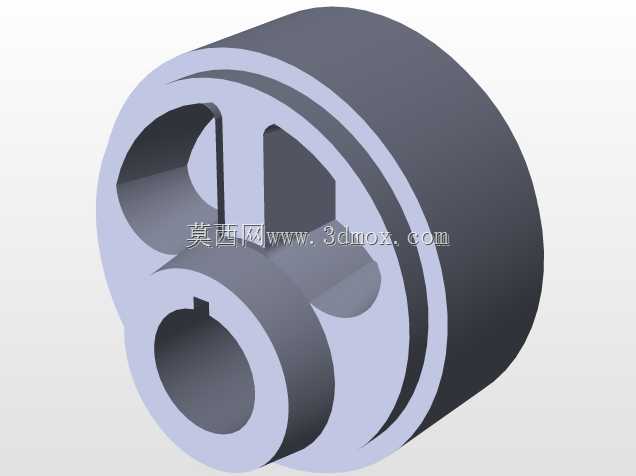

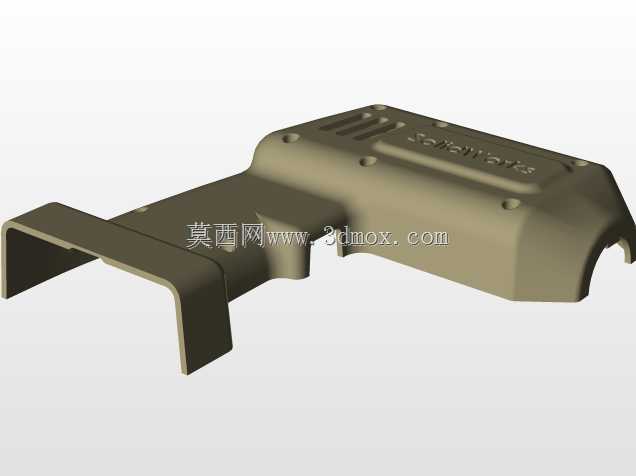

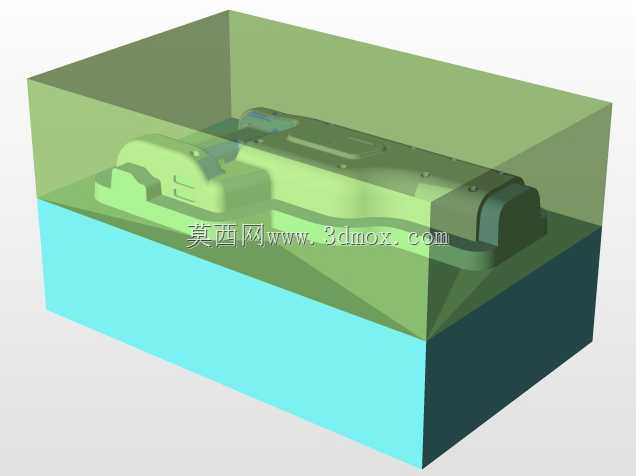

这套结构针对手持电动电锯的外壳部件做注塑成型设计，日常在园林修枝、家装木作裁切、小型建材截断场景里，这类手持电锯的出货量常年保持高位，外壳作为直接握持、承载内部电机与传动组件的核心部件，对成型精度、外观一致性、装配贴合度的要求都不低。从模具分型逻辑来看，设计时优先顺着电锯外壳的曲面走势做了分型面拆分，将外壳上的握持防滑纹理、按键安装位、电池仓卡扣结构全部整合在型腔侧，避免多面抽芯带来的披锋风险，也能减少后续注塑件的飞边修整工作量。型腔与型芯的分块做了拆分式设计，对应电锯外壳上的加强筋位置做了单独的镶件处理，既方便后续加工时的电极放电作业，也能在长期生产出现磨损后单独更换镶件，不用整组型腔返修，能有效降低量产阶段的维护成本。考虑到电锯外壳采用玻纤增强PP材质注塑，熔体流动性偏强且冷却收缩率有明显的方向性，模具在流道设计上采用了平衡式布局，进胶点选在外壳内侧非外观面的位置，避免进胶痕迹留在握持接触的外表面，同时在壁厚变化较大的位置，比如电机安装腔与握持手柄的衔接处，单独设置了冷却回路，控制不同区域的冷却速率差，减少成型后壳体的翘曲变形，保证后续内部电机、开关、传动组件的安装间隙符合公差要求。从安装边界来看，整组模架适配常规160吨规格的卧式注塑机，哥林柱内间距、定位圈尺寸、顶棍孔位置都匹配通用机台的安装标准，不需要额外做改装就能直接上机试模。模具的顶出结构采用顶针加推块组合的方式，对应壳体上的深腔筋位用扁顶针排布，避免顶出时受力不均导致的壳体顶白、变形问题，而外壳边缘的大平面区域用推块同步顶出，保证顶出过程中壳体受力均匀，不会出现顶出痕迹影响外观。另外在手柄处的侧凹卡扣位置，设计了斜导柱侧向抽芯结构，抽芯行程刚好满足卡扣脱模的需求，不会因为抽芯过长导致模具整体尺寸冗余，也不会因为行程不足出现脱模卡滞的问题。整套结构在设计时也考虑了量产的排气需求，在型腔最后填充的几个边角位置做了排气镶件，避免注塑时困气导致的壳体缺胶、烧焦问题，能适配连续大批量的注塑生产需求，成型后的壳体不需要做过多的后处理就能直接进入装配环节。
