Voronoi多孔镂空结构连接面板设计

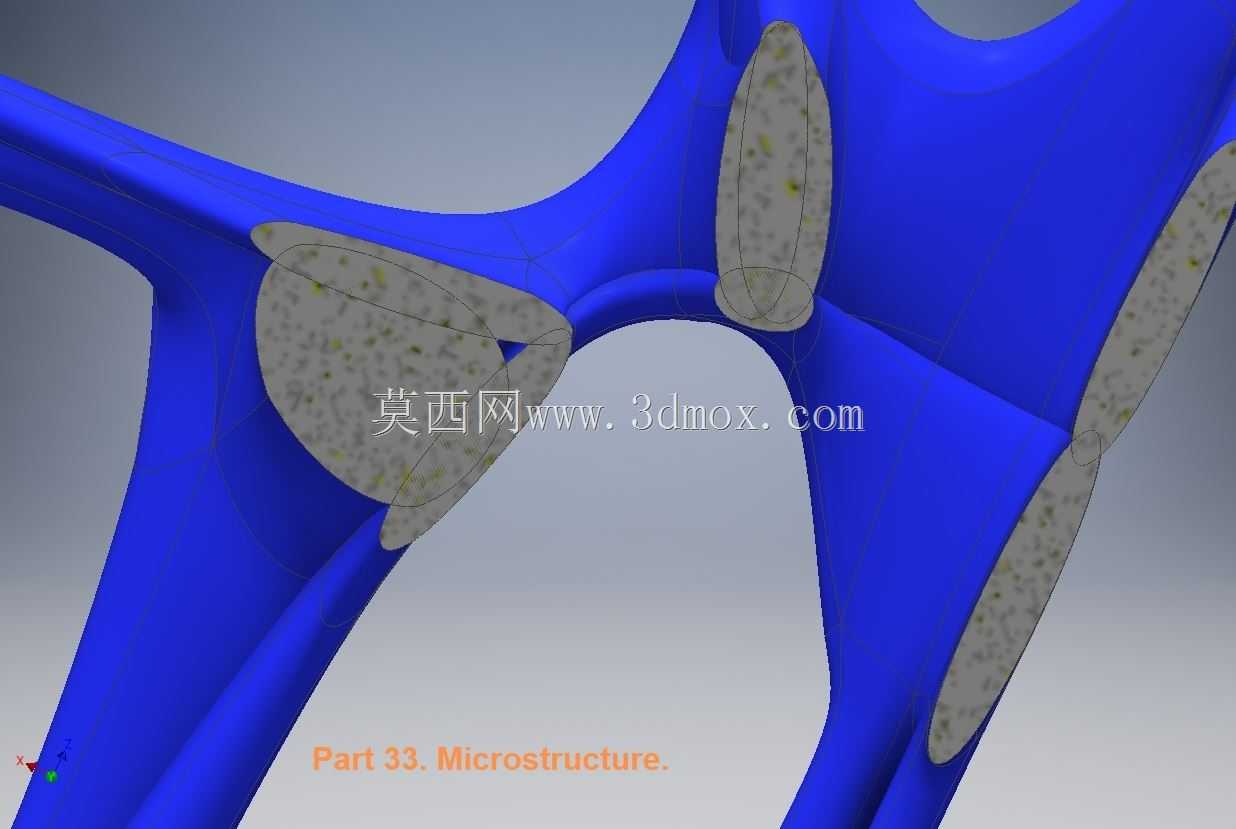

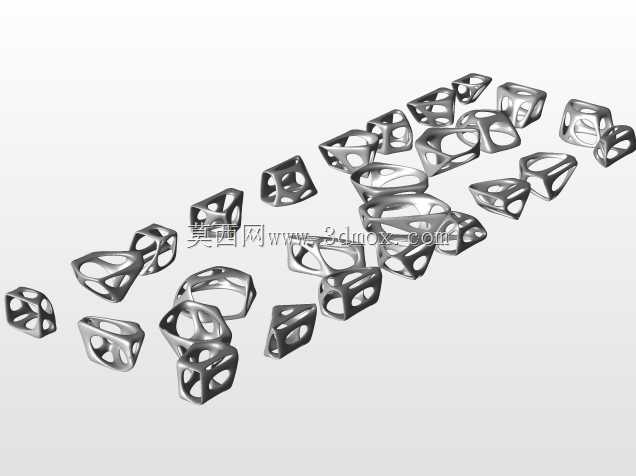

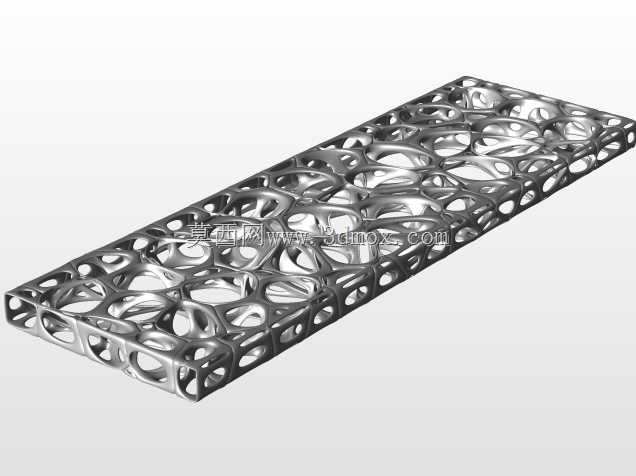

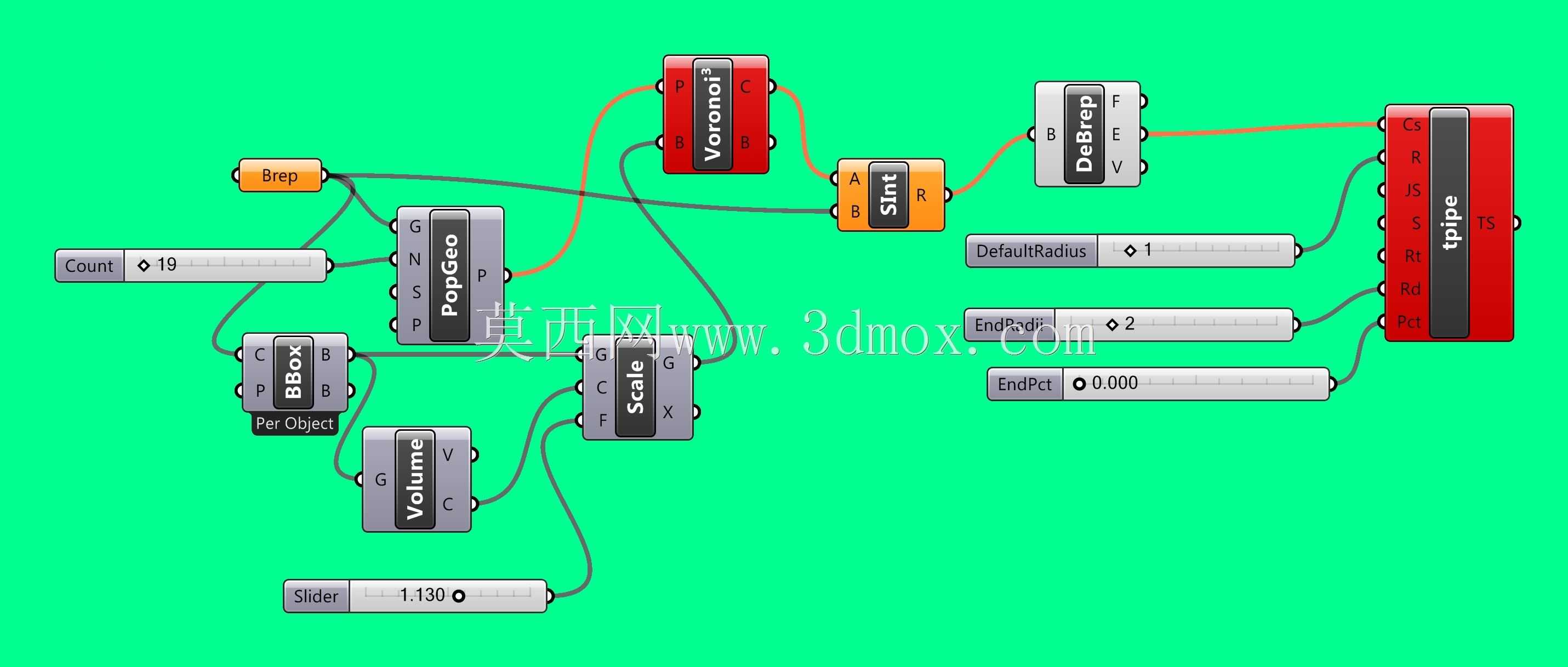

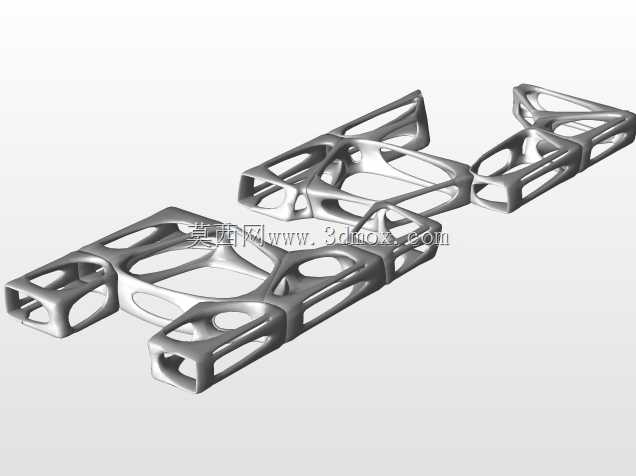

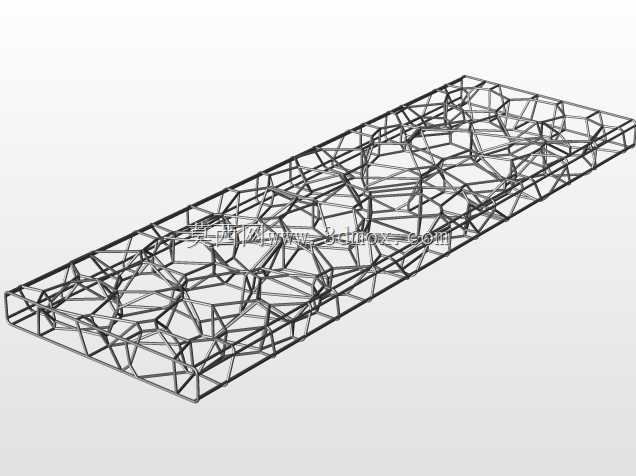

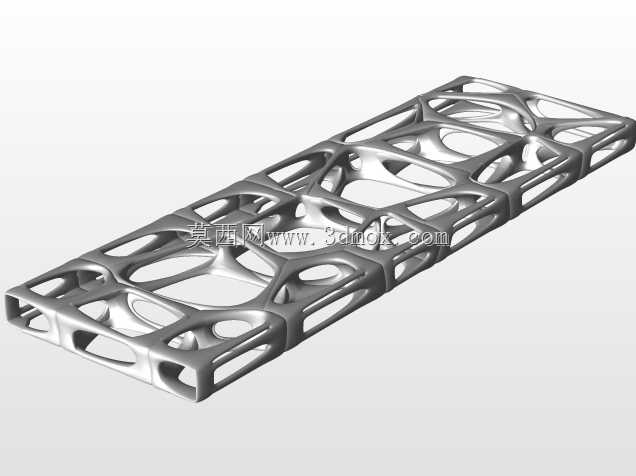

这类基于Voronoi算法生成的多孔镂空面板，最初的设计出发点是解决轻量化围护与通透展示的双重需求，在展陈装置、建筑装饰隔断、轻量化设备护罩场景中应用广泛。设计起始基准为1英寸厚度、22x7英寸的矩形面板坯体，所有单元结构均通过Voronoi胞元与T型管结构组合生成，调整不同的胞元尺寸、壁厚参数，就能得到不同孔隙率、不同通透率的面板成品，适配不同的承重与视觉遮挡需求。从结构逻辑来看，这类面板的每个镂空单元都由独立的实体胞壁构成，建模过程中如果直接对所有实体执行自动合并操作，很容易出现曲面拓扑错误、相邻胞壁重叠破面的问题，尤其是胞元尺寸较小、排布密度较高的区域，Voronoi细胞边界会出现细碎的重叠面，导致实体无法正常缝合，因此建模阶段需要按排布顺序手动关联相邻胞元的结合面，逐段处理连接边界，虽然整体建模耗时更长，但能保证最终实体的拓扑完整性，避免后续3D打印或者数控加工时出现路径错误。这类镂空面板的安装边界完全沿用初始矩形面板的外轮廓尺寸，不需要额外修改安装孔位的预留位置，可以直接替换同尺寸的实心面板，在保证结构刚度的前提下，整体重量比同尺寸实心面板降低60%以上，同时不规则的镂空孔洞可以形成独特的光影效果，兼顾结构功能与装饰属性。在实际使用中，不同胞元参数的面板可以拼接组合，形成连续的多孔围护结构，胞壁的连接位置全部做了圆角过渡，避免应力集中导致的结构断裂，T型管的加强结构设置在每个胞元的交接节点处，提升了整体面板的抗弯折性能，即使在大跨度的隔断安装场景下，也不需要额外增加加强筋，就能满足日常使用的结构强度要求。需要注意的是，由于整体结构由大量独立小实体拼接构成，布尔运算阶段需要预留足够的运算容差，避免相邻面因为计算精度问题出现缝隙，尤其是薄壁位置的壁厚要保持均匀，防止加工过程中出现局部壁厚过薄导致的成品破损。
