户外大型广告牌宣传展示结构设计

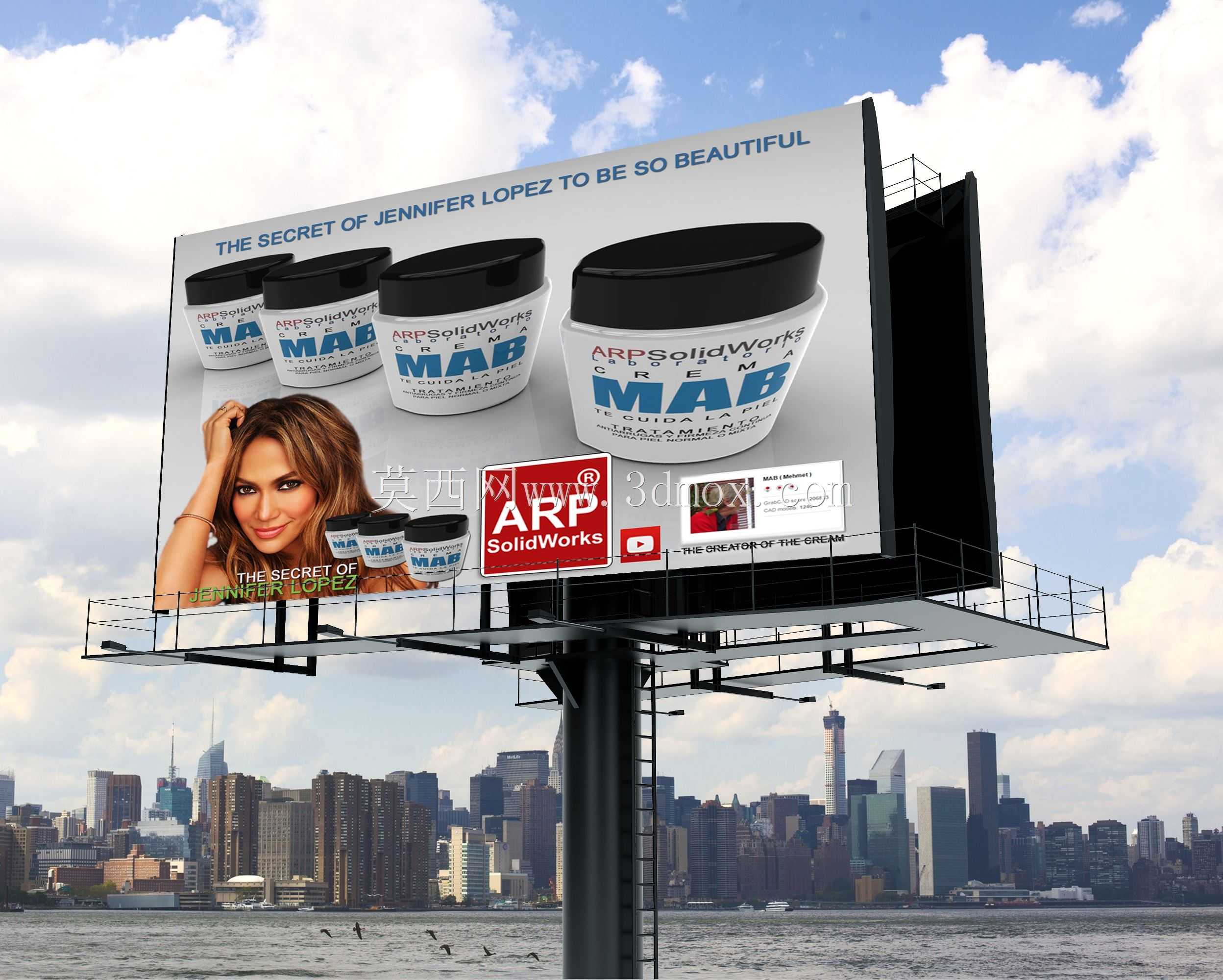

这类户外单立柱广告牌结构，核心应用场景集中在城市开阔地带、交通干线旁、商圈周边的高空宣传点位，主要承担品牌视觉传播、产品信息触达的功能，依靠高耸的安装位置获得无遮挡的视觉覆盖范围，让远距离的行人和驾乘人员都能清晰捕捉到广告画面内容。从结构设计思路来看，整体采用单根立柱支撑上部桁架牌面的形式，立柱底部需要匹配对应规格的混凝土预埋基础，基础的抗倾覆、抗风载计算要结合安装区域的常年最大风速、风压值做校核，牌面背部的桁架结构采用交叉腹杆排布，既可以降低整体结构自重，又能保证牌面在强风环境下的结构刚度，避免出现大幅晃动或者焊缝疲劳开裂的问题。牌面的安装边界需要提前结合现场的空域审批要求确定，整体高度不能超出空域管控的限值，牌面的横向宽度要匹配道路的可视距离，通常城市快速路旁的牌面横向尺寸会更大，保证车辆在高速行驶状态下有足够的视觉反应时间识别画面内容。牌面的画面固定结构采用压条加螺栓锁紧的形式，后期更换广告画面时不需要拆解整体桁架，只需要松开压条即可完成喷绘布的更换，牌面周边设置的检修护栏和爬梯，是给后期运维人员提供安全的作业空间，爬梯的踏步间距、护栏的高度都要符合高空作业的安全规范，护栏底部还要设置挡脚板，避免工具坠落伤及地面人员。结构的防腐处理采用整体热镀锌加表面喷涂的工艺，适配户外长期日晒雨淋的使用环境，降低钢结构锈蚀的速率，延长整体结构的使用寿命。牌面的照明预留接口设置在桁架上部，后期可以加装投光灯实现夜间的画面照明，接线的走线槽全部隐藏在立柱和桁架的内部，避免线路长期暴露在户外出现老化破损的问题。在建模过程中，需要重点还原立柱与基础连接的法兰盘结构、桁架腹杆的连接节点、牌面压条的固定位置、检修爬梯与护栏的安装细节，这些部位都是实际生产加工和现场安装时需要重点核对的结构点，法兰盘的螺栓孔位要和预埋基础的螺栓位置完全匹配，避免现场安装时出现孔位错位无法装配的问题。
