AKM系列GBB枪械隔离开关结构件

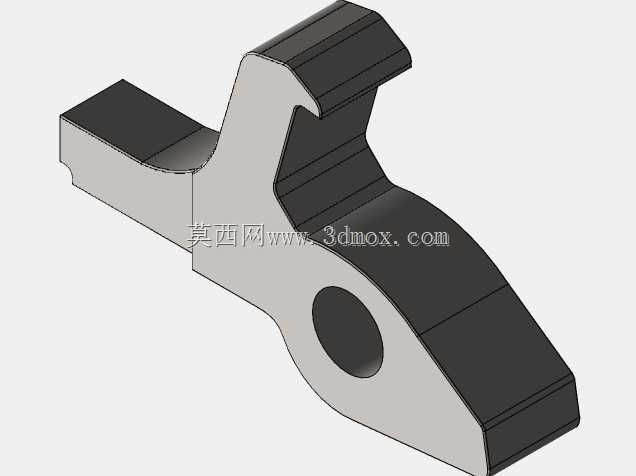

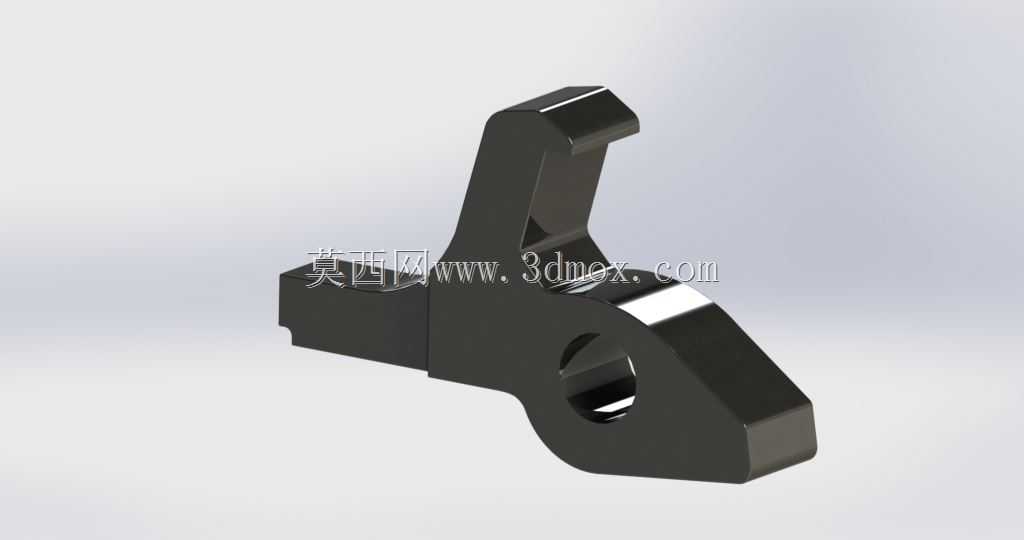

该结构件为轻武器发射机构中的隔离开关组件，主要适配AKM、AK47及加利尔系列自动步枪的GBB结构系统，承担发射模式切换过程中的动力隔断与档位锁止功能，在枪械单连发切换动作中，通过自身的摆转运动隔断击发传动链路，避免模式切换过程中出现偶发走火、传动卡滞问题，是保障发射机构动作可靠性的核心小尺寸结构件。从实际测绘反向设计的过程中，针对原配件存在的自动切半自动档位卡滞问题，对零件后侧配合面做了微量修磨调整，在不改变整体安装边界的前提下解决了档位切换的干涉问题，整体设计保留了±0.5mm的配合公差余量，可适配不同批次加工的同系列枪械机匣内部安装空间，无需额外修配即可完成装配。零件整体采用异形摆臂式结构，主体为一体化切削成型的金属结构，中部设置带通孔的旋转安装位，可通过销轴固定在机匣内部的安装支座上，三个延伸臂分别对应不同的配合接触面：上方勾状结构用于与发射机阻铁组件配合实现动力隔断，侧方延伸臂用于承接快慢机拨杆的驱动动作，下方弧形面用于与扳机传动杆实现行程限位，各配合面均做了锐角倒钝处理，避免长期往复摆动过程中出现应力集中导致的零件断裂。安装边界方面，零件旋转中心到各臂端的最大外轮廓尺寸控制在常规AK系列机匣的发射机构仓预留空间内，装配后摆转过程中不会与仓壁、击锤、阻铁等相邻零件产生运动干涉，中部安装孔的孔径与同系列标准销轴尺寸匹配，可直接替换原厂同位置配件。实际使用场景中，该零件需要承受高频次的往复冲击载荷，因此结构设计时在各转角位置做了圆弧过渡强化，避免应力集中导致的断裂失效，各配合面的形位公差控制在满足滑动配合的精度范围内，既不会因间隙过大出现档位晃动，也不会因间隙过小导致低温环境下动作卡滞，适配EDM线切割加工工艺，可直接通过线切割下料后做简单的表面打磨处理即可投入使用，无需复杂的后续机加工序，适合小批量配件加工与维修替换场景使用。
