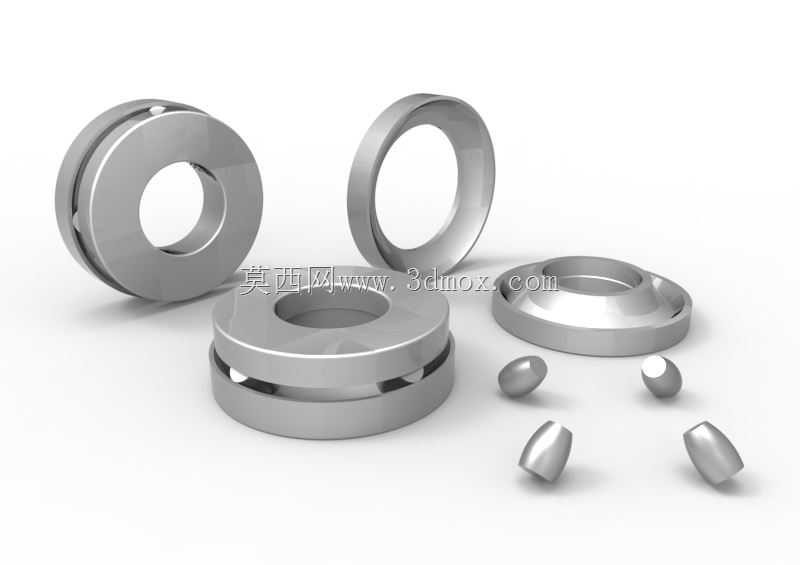

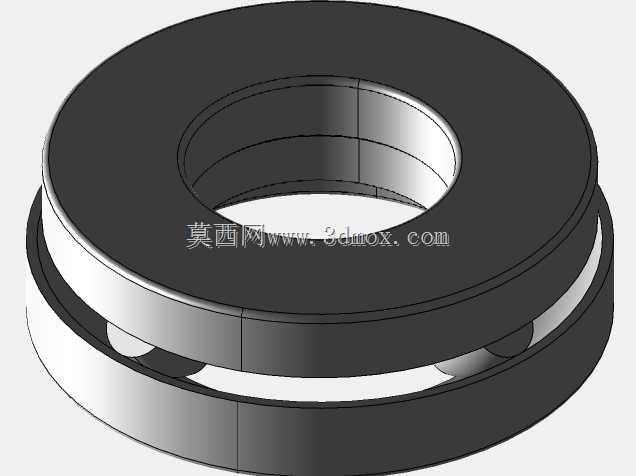

推力调心滚子轴承精密结构三维建模

在冶金重型轧机、大型水力发电机组、船舶推进轴系、矿山破碎设备这类存在重载、冲击载荷且安装轴系存在一定挠度或对中偏差的工况场景中，推力调心滚子轴承是承担轴向载荷同时兼顾一定径向载荷补偿能力的核心支撑部件。这类轴承的设计核心在于解决重载下的载荷均匀分布问题，同时适配轴系运行中产生的角度偏差，避免局部应力集中导致的滚子或滚道点蚀、剥落，大幅延长部件服役周期。从结构组成来看，该类轴承包含轴圈、座圈、不对称球面滚子、保持架四个核心部分，轴圈与旋转轴过盈配合随轴转动，座圈安装在轴承座孔内作为固定支撑，滚子采用非对称鼓形设计，滚道为球面调心结构，可自动补偿轴挠曲、安装对中误差带来的角度偏斜，通常允许的调心角度在2°到3°区间，适配多数重型设备轴系的变形补偿需求。建模过程中需要重点把控滚子与滚道的共轭接触关系，鼓形滚子的母线修形量是设计关键，修形曲线需要匹配不同载荷下的接触应力分布，避免滚子端部出现应力集中效应，同时要保证所有滚子在承受轴向载荷时受力均匀，单个滚子的载荷偏差控制在合理区间内，防止局部过载失效。安装边界方面，轴圈与轴的配合公差通常选用过盈配合，避免运转过程中轴圈与轴发生相对滑动磨损，座圈与轴承座孔采用间隙配合，预留调心活动余量，安装时需要严格控制轴圈与座圈的平行度偏差，避免初始安装误差抵消调心结构的补偿能力。外形尺寸设计上，不同规格的轴承对应不同的承载能力区间，内径尺寸适配对应轴径，外径与轴承座安装孔匹配，高度尺寸需要预留轴向游隙调整空间，轴向游隙的调整直接影响轴承运转温升与承载能力，游隙过小会导致运转发热抱死，游隙过大则会引发轴系窜动、振动加剧。这类轴承在实际应用中通常搭配稀油润滑或脂润滑，重载低速工况下优先选用极压型润滑脂，高速重载工况则采用循环稀油润滑，带走运转产生的热量同时在滚子与滚道接触表面形成油膜，降低接触磨损。建模时还原保持架的兜孔结构也十分关键，兜孔间隙需要保证滚子运转时无卡滞，同时限制滚子的歪斜角度，避免滚子在非承载区出现歪斜卡阻，保持架通常采用机加工黄铜或高强度冲压钢材质，适配不同冲击载荷的工况需求。在重型立磨设备中，这类轴承承担磨辊的全部轴向载荷，同时补偿磨辊运转中因料层波动产生的偏摆；在船舶舵系中，可承受舵叶传递的交变轴向冲击，同时适配船体变形带来的轴系对中偏差，是重型传动系统中不可或缺的支撑部件。
