多工位直线循环凸轮输送机构

项目分类:3D模型 发布时间:2021-08-31 ID:255712

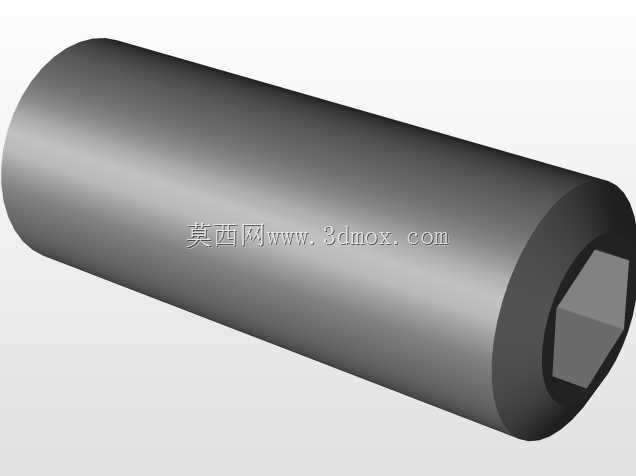

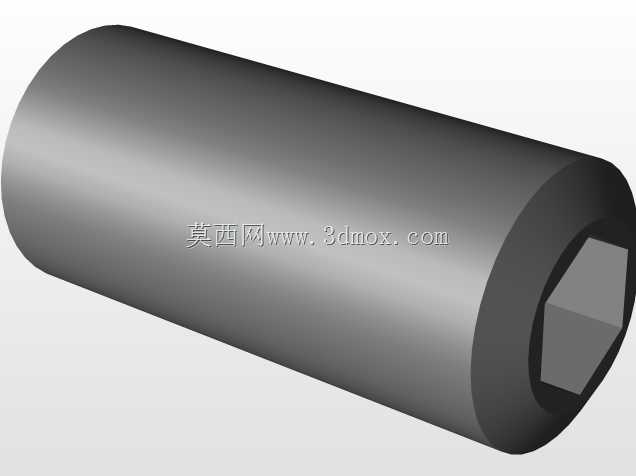

  • 多工位直线循环凸轮输送机构

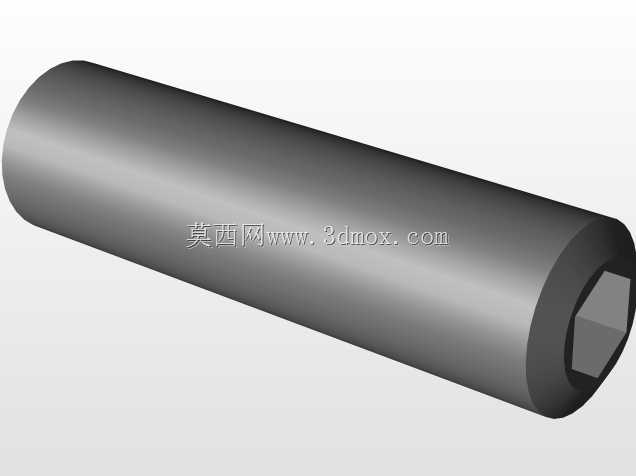

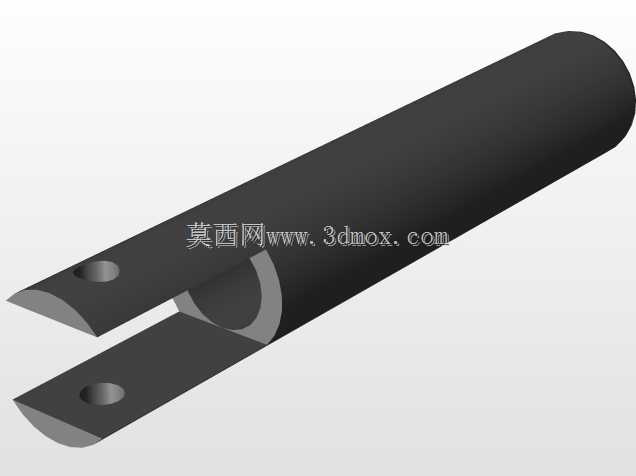

  • 多工位直线循环凸轮输送机构

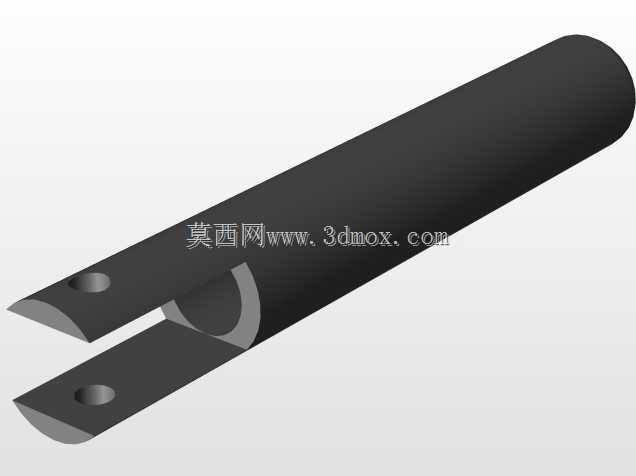

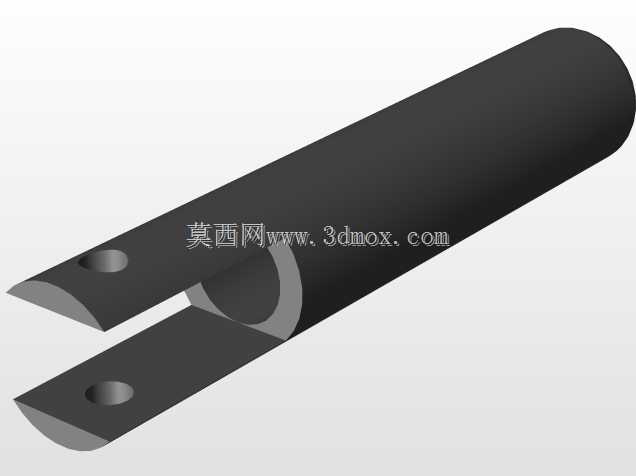

  • 多工位直线循环凸轮输送机构

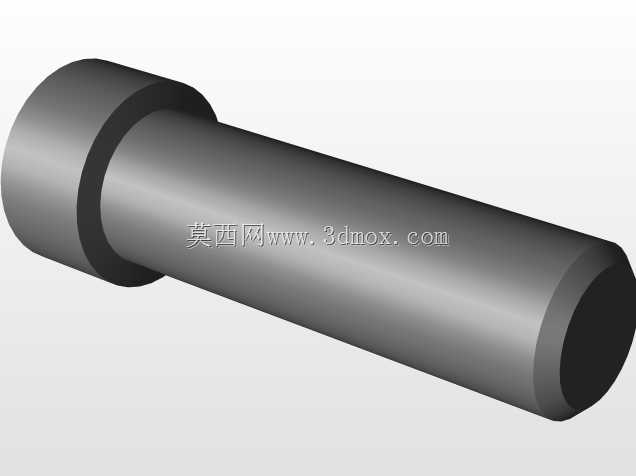

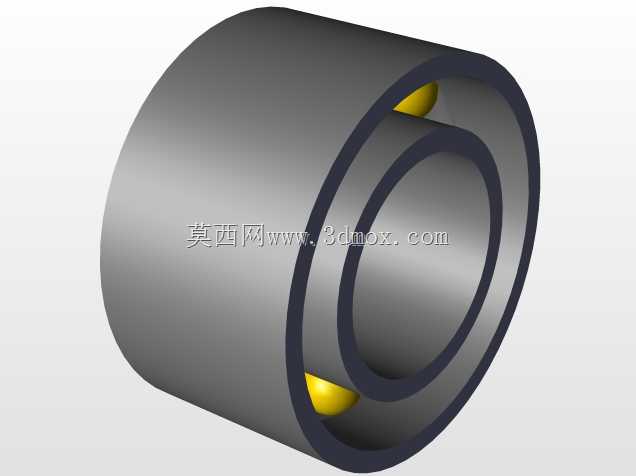

  • 多工位直线循环凸轮输送机构

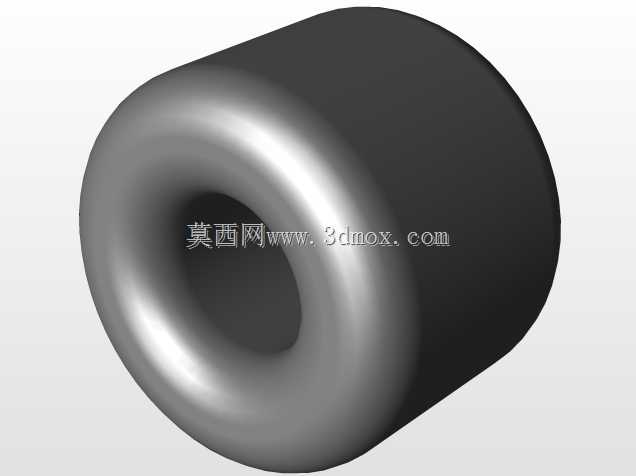

  • 多工位直线循环凸轮输送机构

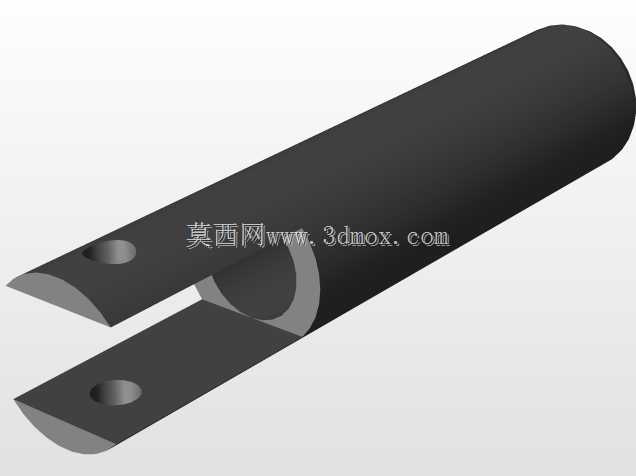

  • 多工位直线循环凸轮输送机构

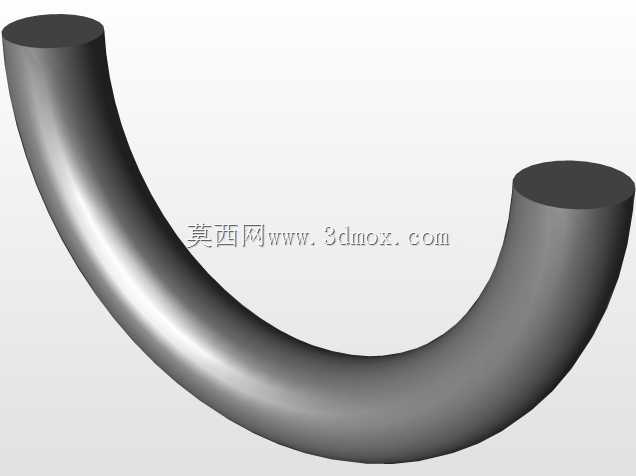

  • 多工位直线循环凸轮输送机构

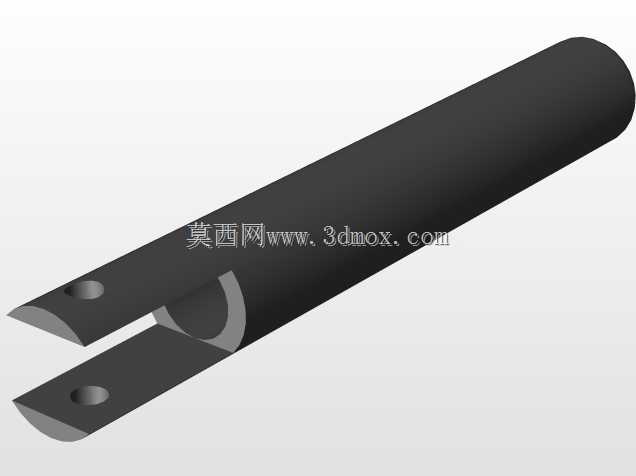

  • 多工位直线循环凸轮输送机构
  • 多工位直线循环凸轮输送机构
  • 多工位直线循环凸轮输送机构
  • 多工位直线循环凸轮输送机构
  • 多工位直线循环凸轮输送机构
  • 多工位直线循环凸轮输送机构
  • 多工位直线循环凸轮输送机构
  • 多工位直线循环凸轮输送机构
  • 多工位直线循环凸轮输送机构
  • 多工位直线循环凸轮输送机构
  • 多工位直线循环凸轮输送机构
  • 多工位直线循环凸轮输送机构
  • 多工位直线循环凸轮输送机构
  • 多工位直线循环凸轮输送机构
  • 多工位直线循环凸轮输送机构
  • 多工位直线循环凸轮输送机构
  • 多工位直线循环凸轮输送机构
  • 多工位直线循环凸轮输送机构
  • 多工位直线循环凸轮输送机构
  • 多工位直线循环凸轮输送机构

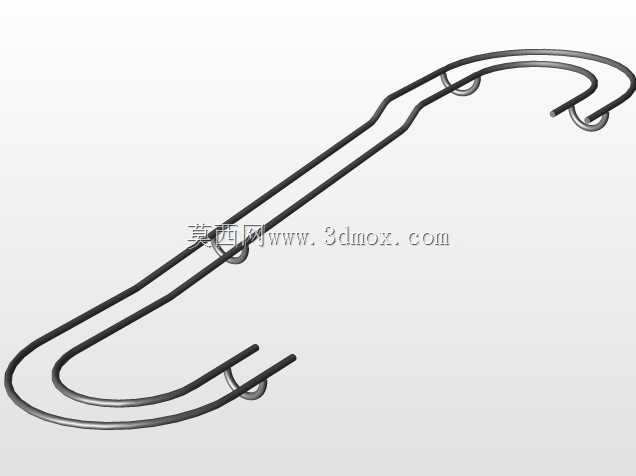

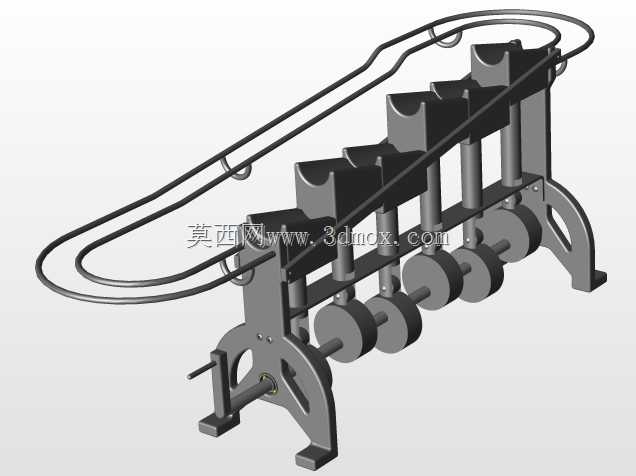

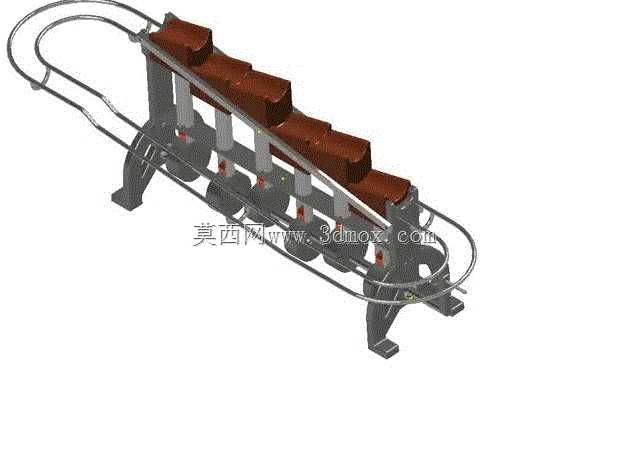

该机构核心采用共轭凸轮驱动逻辑,配套环形闭合导轨实现载具的循环往复输送,可直接集成在小件装配、检测、分拣类自动化产线中,作为工位间物料转运的核心执行单元,适配电子元器件、小型五金件、医药包装件等轻载物料的节拍化输送场景,单工位载具可根据实际物料形态定制夹持或承托结构,无需额外二次定位即可满足多数装配工序的位置精度要求。从结构设计逻辑来看,底部凸轮轴通过同步带或链轮接入设备主传动链,凸轮轮廓曲线按照工位间距、停留时长、移送速度三个核心参数拟合,保证载具在每个作业工位处具备足够的静止停留时间,移送过程中速度曲线平滑无刚性冲击,整套机构无需额外设置阻挡、顶升定位组件,依靠凸轮与随动器的配合即可完成精准的步进移送,大幅简化产线的电控逻辑与外围配套结构。安装边界方面,整套机构采用一体式焊接机架作为承载基础,底部预留标准地脚安装孔,可直接固定在铝型材或方管焊接的设备台架上,机架两侧的环形导轨采用分段拼接结构,单段导轨的直线度公差控制在0.02mm以内,导轨拼接处做平滑过渡处理,避免载具滚轮经过时产生卡顿或异响;凸轮轴两端采用带座轴承支撑,轴承座与机架之间设置调整垫片,可通过增减垫片厚度调整凸轮与随动器的啮合间隙,降低长期运行后的磨损带来的精度衰减。载具部分采用模块化设计,单个载具通过导向滚轮卡装在环形导轨内,底部的随动轴承与凸轮轮廓紧密贴合,载具上部的承托面可根据物料尺寸更换适配的治具板,相邻载具之间通过柔性连接片衔接,保证移送过程中载具间距始终保持一致,不会出现窜动或卡滞;机构的驱动端预留标准键槽连接位,可适配不同规格的减速电机输出轴,也可通过齿轮组接入设备的集中传动系统,满足不同产线的动力布局需求。实际应用中,该类凸轮输送机构的运行节拍稳定,相比皮带输送、链板输送具备更高的工位定位精度,相比机械手逐工位取放的方案具备更高的运行效率与更低的制造成本,尤其适合10个以内作业工位的小型自动化设备使用,日常维护仅需定期给凸轮随动器、导轨滚轮加注润滑脂,检查凸轮轮廓的磨损情况即可,长期运行的故障率远低于采用气动、电动元件实现步进移送的同类机构。
