金属楔形定位安装基座结构设计

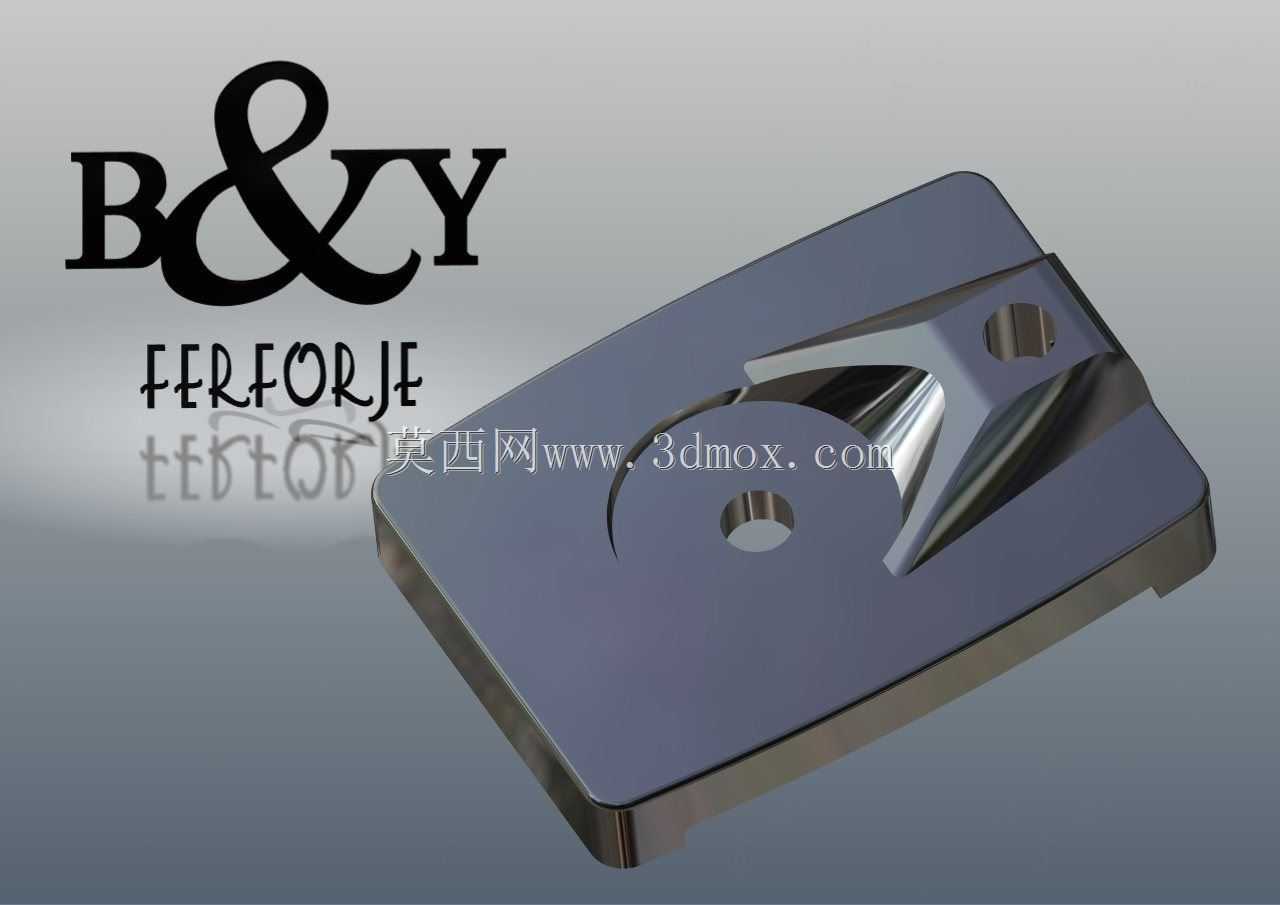

这款楔形结构的金属安装基座，在工装夹具定位、小型功能模组挂载场景中有着较高的适配性，日常多作为定位承载单元嵌入到小型工装的定位工位中，承担工件侧向定位、小型功能元件的承载固定作用。从结构设计逻辑来看，基座主体采用矩形平板作为承载基底，平板边缘做了均匀的圆角过渡处理，既能够消除安装过程中锐边剐蹭的安全隐患，也能降低边角应力集中带来的结构形变风险，平板上预留的两个通孔分别承担不同的安装功能，中心位置的通孔为主体安装孔，可配合螺栓完成基座在安装面的主固定，楔形结构旁的侧孔为辅助定位孔，可插入定位销抵消基座工作过程中受到的侧向剪切力，避免长期受载后出现位置偏移。楔形凸起的型面采用了多段曲面顺滑过渡的设计，没有生硬的直角转折，一方面能够减少应力在楔形根部的集中，提升结构整体的抗载荷能力，另一方面顺滑的型面也能降低与被定位工件接触时的卡滞概率，在工件取放过程中不会出现剐蹭划伤工件表面的问题。从安装边界来看，基座整体为扁平矩形结构，厚度控制在较小的尺寸范围内，不会占用过多的安装空间，可适配安装空间局促的小型工装工位，安装时仅需在对应安装面加工匹配的螺纹孔与定位销孔即可完成固定，不需要额外设计复杂的适配转接结构，安装调试的操作门槛较低。在实际使用过程中，这类基座常被用于小型工件的侧向抵靠定位，楔形面的倾斜角度经过反复校核，能够在工件放置到位后提供稳定的侧向支撑力，避免加工过程中工件出现窜动，同时金属材质的基座经过表面硬化处理后，耐磨性能表现优异，长期反复与工件接触也不会出现明显的磨损凹陷，能够长时间保持定位精度，减少日常维护校准的频次。作为培训教学用的结构样件，这款基座的结构涵盖了平板类零件的安装孔设计、曲面过渡处理、应力集中规避、定位结构匹配等多个基础机械设计知识点，能够帮助初学者快速理解机械零件从功能需求到结构落地的完整设计逻辑，掌握安装边界预留、载荷路径优化的基础设计思路。
