带剖视功能的圆盘类机械零件结构设计

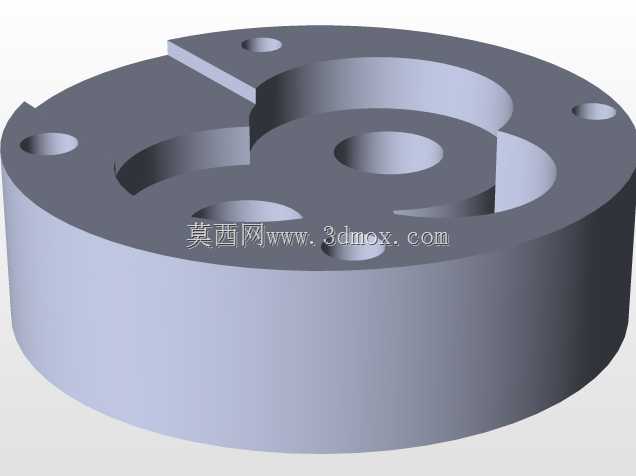

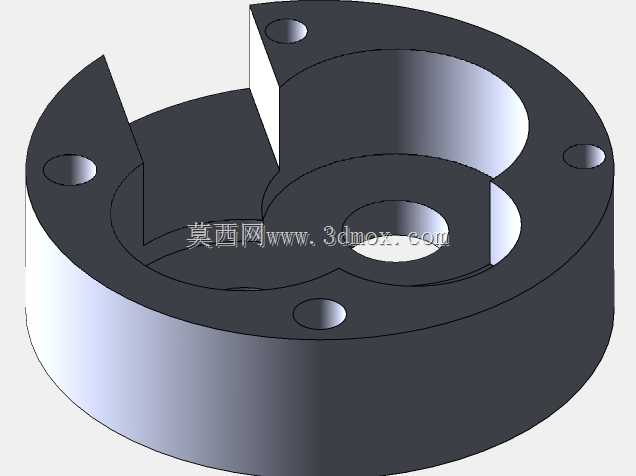

这类带异形内腔的圆盘类零件，常应用在流体控制、小型传动换向机构的定位基座场景中，日常多作为小型工装夹具的定位承载件、气动回路的阀座基体使用，实际工况下需要承受周向的定位挤压力以及内腔介质的轻微冲刷，因此结构设计阶段需要兼顾壁厚均匀性与安装基准的平面度要求。从结构设计逻辑来看，零件整体采用圆柱回转体作为基础外形，外圆面作为安装定位的径向基准，下端面为轴向安装贴合面，上端面预留的三个均匀分布的沉孔用于穿装固定螺栓，安装时可直接贴合在设备安装基板上，不需要额外设计定位凸台，降低配套安装面的加工难度。内腔的异形槽结构是核心功能区域，设计时采用直接编辑的思路调整槽体轮廓，通过即时剖视功能验证槽深与外圆壁厚的差值，避免出现局部壁厚过薄导致的受力断裂问题，槽内预留的通孔用于穿装传动销或者介质流通，尺寸标注阶段以零件中心为基准建立坐标系，所有轮廓尺寸均从中心基准引出，减少加工时的尺寸链累积误差。设计过程中借助即时3D功能动态调整剖切面位置，可以快速观察不同截面下的内腔与外轮廓的位置关系，不需要反复创建剖视图特征，大幅提升结构校验的效率，对于槽体边缘的圆角过渡，采用曲面作为尺寸参考，确保圆角与相邻曲面的曲率连续，避免热处理或者受力时出现应力集中点。从安装边界来看，零件外圆直径控制在常规小型基座的适配范围内，整体高度不超过同规格阀座的常规尺寸，安装孔的孔距符合通用五金配件的安装孔位标准，可以直接替换同尺寸的常规圆盘基座，不需要对配套设备的安装位进行二次改造。内腔的活动剖视验证环节，重点校验了槽底与下端安装面的壁厚，确保该区域厚度满足承压要求，同时槽壁与外圆之间的壁厚差控制在合理区间，避免注塑或者切削加工时出现变形问题。尺寸标注阶段区分了直接编辑尺寸与参考尺寸，直接标注的尺寸用于加工时的精度控制，参考尺寸仅作为结构校验使用，避免加工人员误读参考尺寸导致零件报废。这类零件的设计思路核心是在满足功能需求的前提下尽可能简化外形结构，减少不必要的特征，降低加工成本，同时通过动态剖视的校验方式，在设计阶段就排查掉内部结构的干涉、壁厚不足等潜在问题，缩短后续样机测试的调整周期。
