手动式大力夹紧工装夹具结构设计

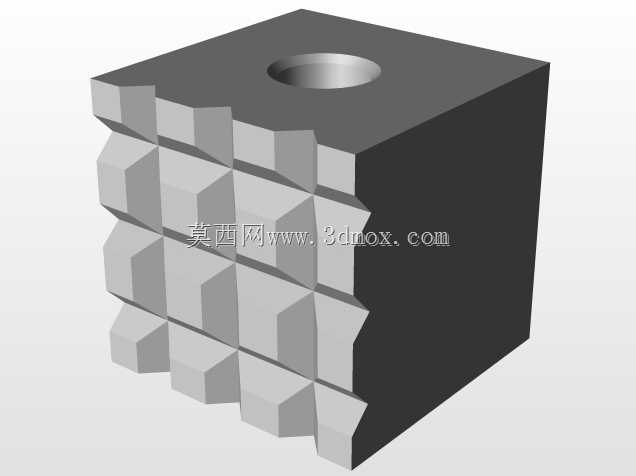

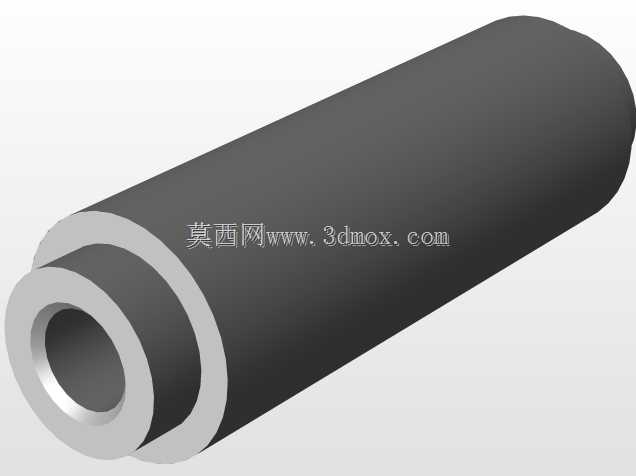

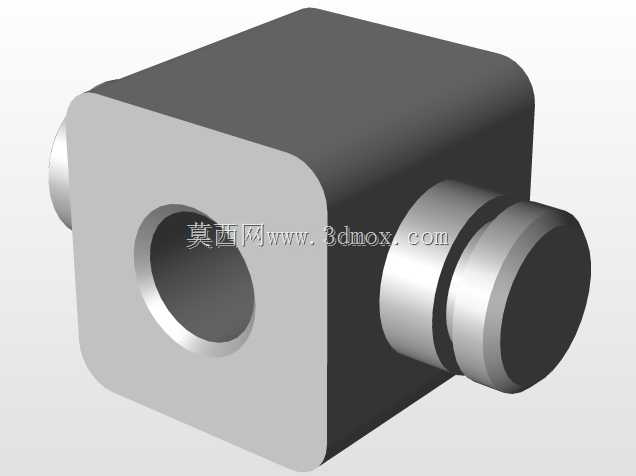

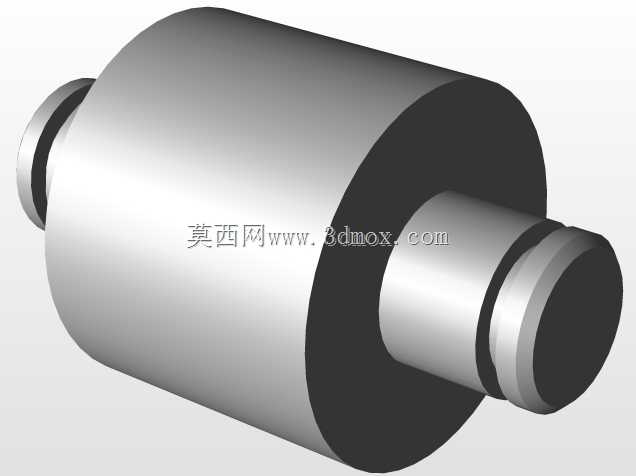

这款手动夹紧装置主要面向机加工工位临时装夹、焊接工位工件定位、小型构件装配固定等场景使用，区别于液压、气动夹紧方案，无需外接动力源，单人即可完成操作，在无气源无电力的野外维修、零散件加工场景下适配性极强。从结构设计逻辑来看，装置采用连杆增力机构，通过摇臂输入扭矩，经铰接连杆传递力流，最终在钳口位置形成数倍于输入力的夹紧力，操作时仅需扳动顶部的弯折摇柄，即可带动钳体完成开合动作，摇柄的弯折角度经过反复校核，确保操作时手部不会与钳体发生干涉，同时横向伸出的力臂长度适配成年人手部施力范围，无需借助额外加力杆即可达到额定夹紧力。钳口部分做了分体式设计，固定钳口与活动钳口的咬合面加工有锯齿形防滑齿，齿形角度经过优化，既可以保证夹持硬质金属工件时不会打滑，又不会在软质工件表面留下过深的压痕，针对不同厚度的工件，钳口的开合行程覆盖了常见小型型材、板件的夹持范围，无需额外加装垫块即可适配多数常规加工件的装夹需求。整体结构的铰接点全部采用销轴连接，销轴与孔位的配合间隙控制在合理范围，既保证铰接转动灵活无卡滞，又避免间隙过大导致夹紧时出现晃动偏移，钳体主体采用钢板折弯后铆接拼接的结构，在保证整体结构强度的前提下尽可能控制自重，方便单人搬运转移工位。安装边界方面，装置底部预留了两个螺栓固定孔，可直接通过螺栓固定在工作台面、焊接平台或者机加工T型槽台面上，固定孔的孔距适配多数通用工装平台的安装孔位，无需额外加工转接板即可完成安装，整体外形尺寸紧凑，不会占用过多工作台操作空间，在多工位排布的车间内可以密集布置，不会出现相邻夹具操作干涉的问题。在实际使用过程中，这类手动夹紧装置的可靠性远高于普通C型夹，增力结构可以保证夹紧力稳定，不会因为工件振动出现松脱的情况，摇柄的自锁角度经过设计，当夹紧到位后，连杆机构处于过死点位置，即便受到外部振动冲击，钳口也不会自行松开，无需额外加装锁止结构即可保证装夹安全性。针对不同的使用场景，钳口部分还可以根据需求更换为平口钳口、V型钳口等不同形式，适配圆管、方钢、不规则工件的夹持需求，整体结构没有易损的精密部件，日常维护仅需定期在铰接销轴位置加注润滑脂即可，长期使用的维护成本极低，非常适合小型加工车间、维修站点、装配流水线作为通用工装使用。
