GoPro Hero3运动相机外观结构三维建模

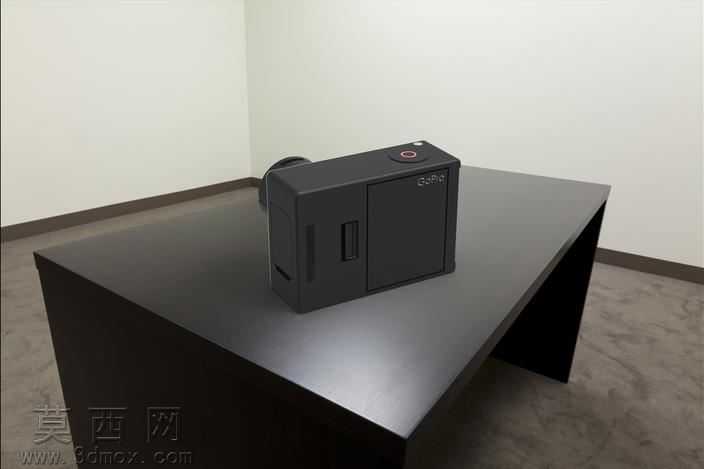

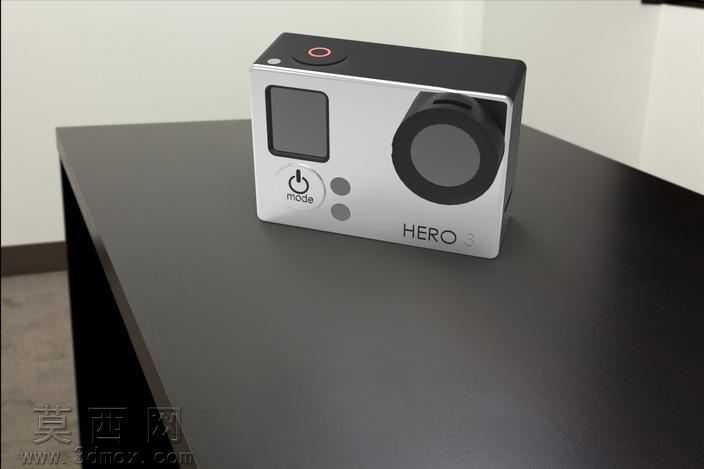

本次建模围绕GoPro Hero3运动相机展开，以还原产品真实外观与基础结构为核心目标，采用SolidWorks完成全流程建模工作。建模初期先梳理产品的整体比例关系，通过参考实物实拍图确定机身长宽高的基准尺寸，先绘制机身主体的基础草图，将相机方正带圆角的机身轮廓通过拉伸凸台命令生成基础实体，再对机身边角做统一的圆角处理，匹配实物圆润不割手的边缘质感。针对机身正面的镜头区域，先定位镜头的中心位置，通过旋转凸台命令生成镜头的多层阶梯结构，还原镜头外圈的凸起造型与镜头保护镜片的内凹层次，同时对镜头边缘做细微的倒角处理，模拟实物镜头圈的金属切边质感。机身正面的功能按键区域，先定位电源按键与两个功能调节按键的排布位置，通过拉伸凸台生成按键的凸起结构，再在按键表面蚀刻对应的功能标识，还原电源键的mode标识与按键的凹凸触感。机身正面的小尺寸状态显示屏，采用分割实体的方式划分出屏幕区域，单独赋予半透明的磨砂材质，模拟显示屏未点亮时的暗面质感，同时在屏幕边缘做0.1毫米的细微凸起边框，还原屏幕与机身壳体的装配间隙。机身顶部的录制按键，单独建模为圆形凸起结构，按键外圈做红色环形装饰圈的分层设计，还原按键的按压层次与视觉识别特征。材质渲染阶段，机身主体前壳采用哑光银色金属漆材质，调整材质的粗糙度与反射率，模拟铝合金磨砂壳体的细腻质感，机身后壳与侧边采用哑光黑色工程塑料材质，适当降低反射强度，还原塑料壳体的亲肤磨砂触感，镜头外圈采用高光亮面黑色材质，提升镜头区域的视觉层次感，按键部分采用与机身同色的哑光材质，红色装饰圈采用高饱和的亮面红材质，突出功能按键的识别性。建模过程中严格对齐实物的装配关系，所有按键、屏幕、镜头与机身主体的配合间隙控制在0.15毫米以内，还原消费电子产品精密的装配质感，同时对机身侧面的接口隐藏区域做简化处理，在保证外观还原度的前提下控制模型的面数，兼顾模型的展示效果与文件可用性。整体建模遵循实物的设计逻辑，突出运动相机小巧坚固的造型特征，通过材质的区分与细节的刻画，还原产品真实的视觉质感与结构特征。
