无溶液泵吸收式制冷循环系统结构设计

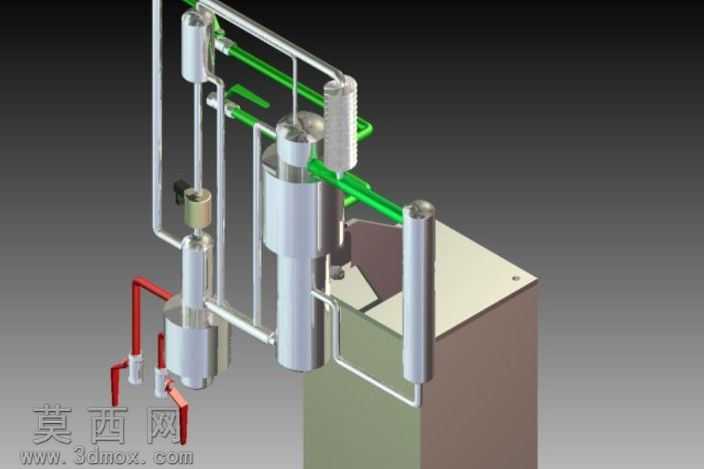

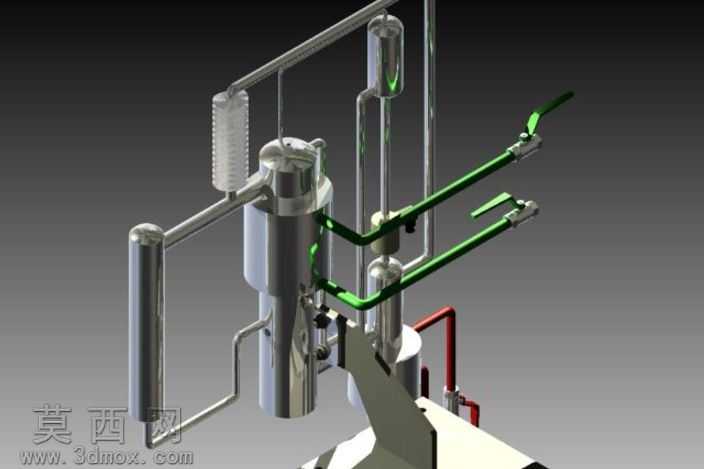

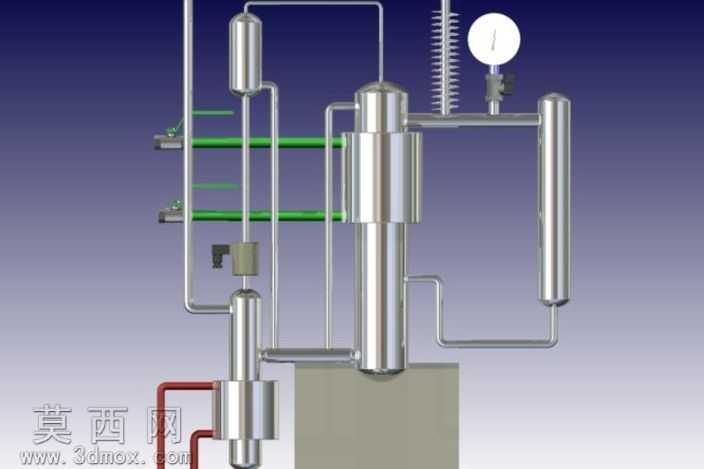

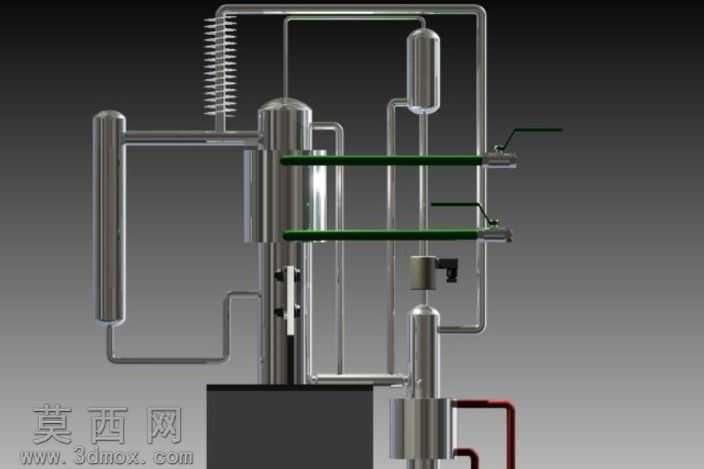

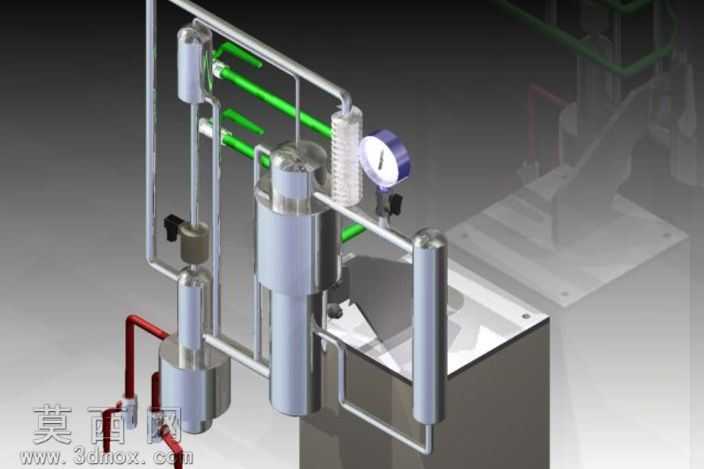

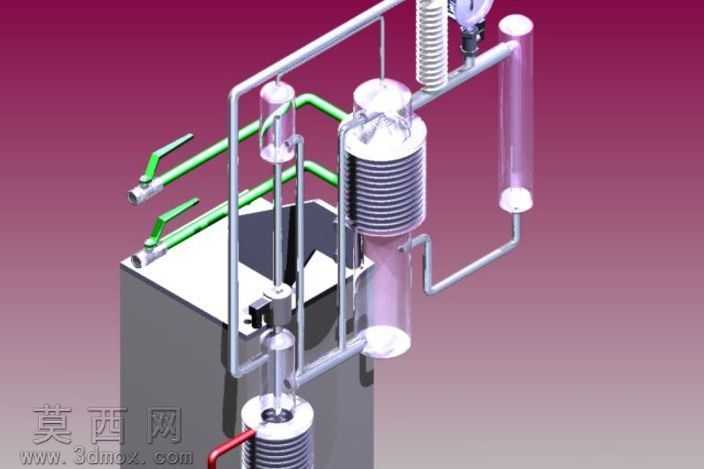

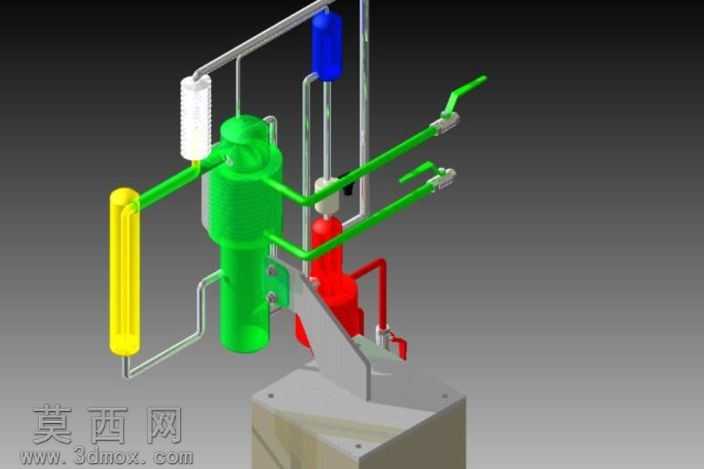

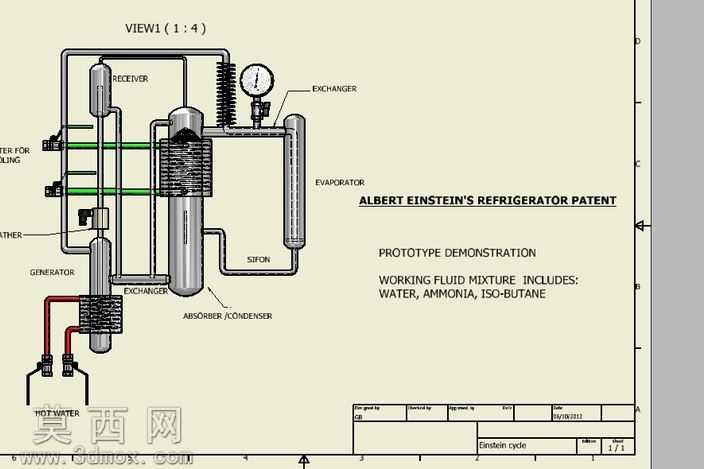

本作品为针对无溶液泵吸收式制冷循环搭建的三维结构模型，整体采用KeyCreator软件完成全参数化建模，建模过程严格遵循制冷管路的流体力学设计逻辑，对循环系统内的各个功能部件进行1:1比例还原，所有管路接口、部件连接位均做了公差适配设计，保证虚拟装配状态下无结构干涉问题。渲染阶段采用金属材质与工业管路材质分层赋色方案，核心承压罐体采用抛光不锈钢材质，调整金属粗糙度参数至0.12、反射强度0.85，还原不锈钢罐体的亮面金属质感；主功能输送管路采用哑光深绿色工业涂层材质，设置粗糙度0.6、漫反射强度0.7，模拟工业制冷管路的防腐涂层外观；辅助流体管路采用哑光红色涂层材质，与主输送管路形成明确视觉区分，方便快速识别不同回路的流体走向；连接紧固件、密封件采用标准五金件材质库参数，还原金属镀锌件的哑光银灰质感。结构设计上，完整还原了无溶液泵吸收式制冷循环的核心功能模块，包含发生器、精馏柱、冷凝器、蒸发器、吸收器、气液热交换器等核心部件，所有管路的弯折半径、管径参数均匹配制冷循环的流体阻力计算结果，管路走向遵循最短路径原则减少沿程阻力损失，部件排布充分考虑重力回流需求，无需额外配置溶液泵即可依靠重力差、压力差完成工质循环。设计思路围绕解决传统扩散吸收式制冷循环受气体扩散限制、温区适配范围窄的问题，通过优化管路压力平衡结构，调整不同回路的管径配比，让循环过程不受气体扩散速度的限制，可适配更宽的应用温度区间，同时规避传统氨制冷系统的高压爆炸风险，模型中特意对压力平衡节点做了透明化结构展示，可清晰观察到内部的节流、气液分离结构，直观呈现无泵循环的压力驱动逻辑。建模过程中对所有焊接位、法兰连接位做了细节处理，还原真实工业管路的连接工艺特征，渲染时添加了柔和的环境光与定向补光，突出金属部件的轮廓层次与管路的空间走向，让整个循环系统的结构逻辑清晰可辨，可用于制冷原理演示、新型吸收式制冷方案的结构验证场景。
