插齿机专用导向支架结构设计

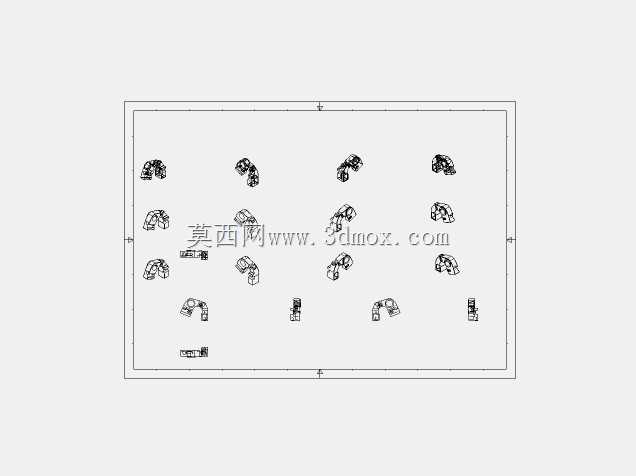

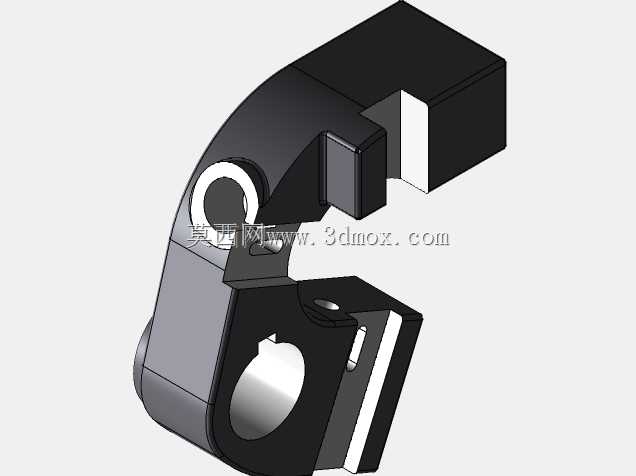

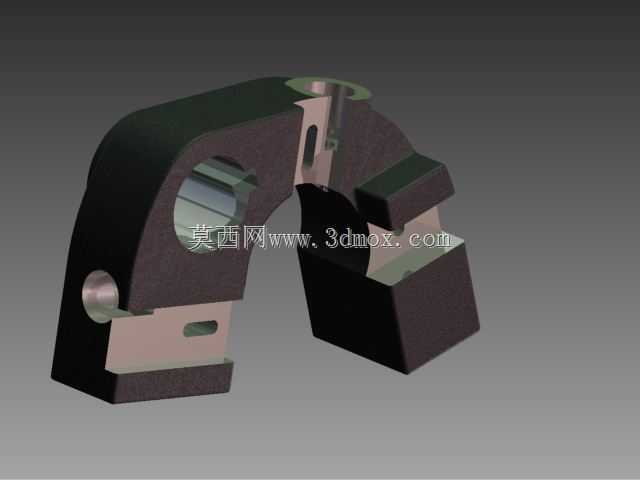

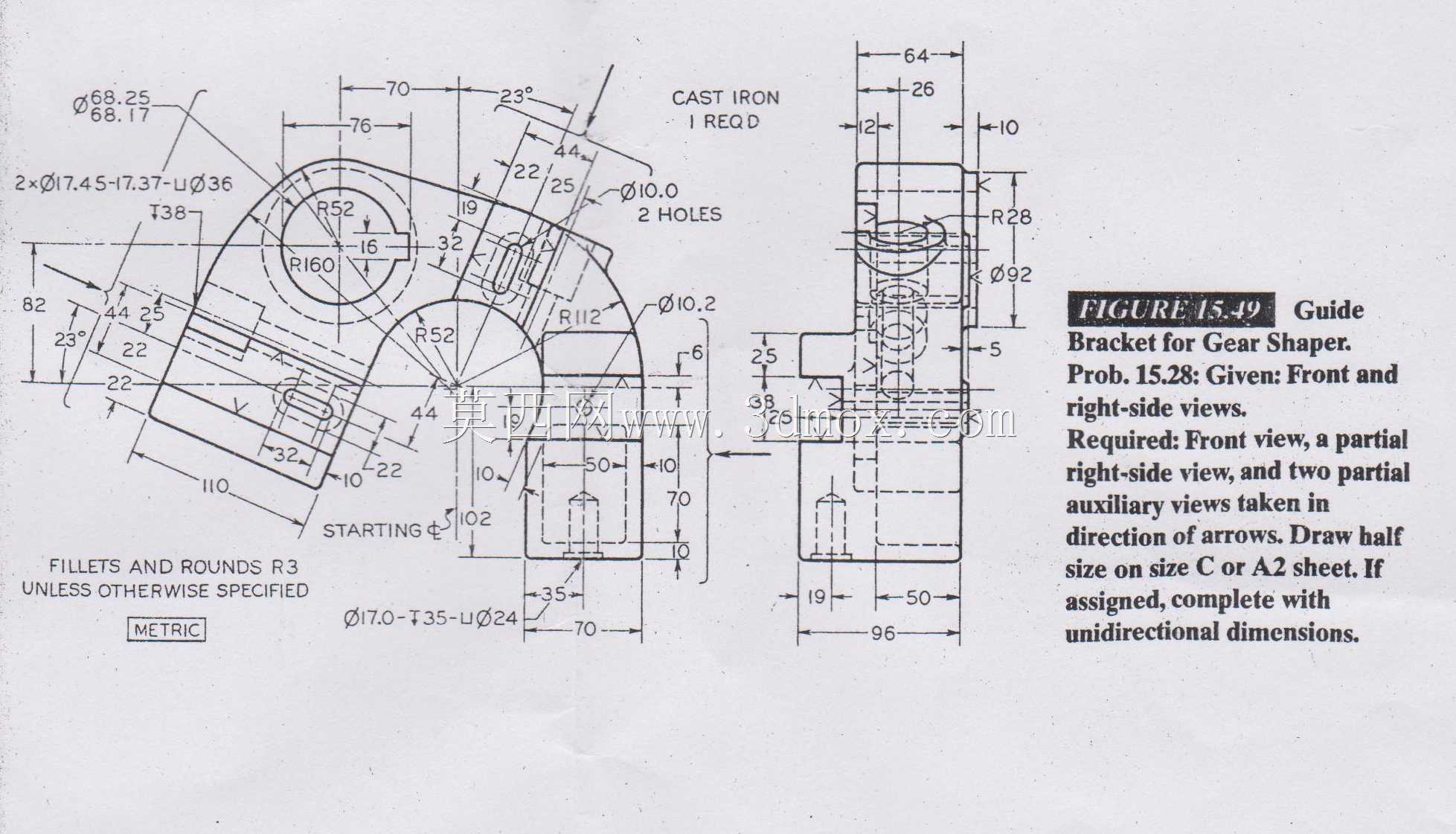

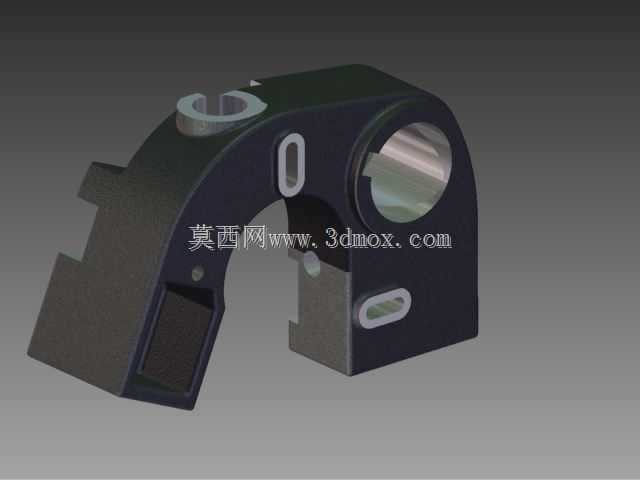

在齿轮加工机床的核心作业单元中，插齿工序的加工精度直接决定了成品齿轮的齿向误差与齿形公差，而导向支架作为插齿机刀具侧的关键支撑构件，承担着抵消插齿刀往复切削过程中径向切削力、约束刀杆运行轨迹的核心作用。这款导向支架的结构设计完全围绕插齿作业的实际工况展开，整体采用分体式组合构型，主体承力部分为厚壁异形铸钢基体，经过时效处理消除内应力后再进行精加工，避免长期受交变载荷出现形变偏移。从安装边界来看，支架上部设置的同轴定位销孔用于和插齿机主轴箱侧的安装基面配合，孔位公差严格控制在H7级，装配时通过圆柱销实现无间隙定位，侧面的紧固螺钉孔采用沉头设计，避免螺栓头突出干涉刀具的往复行程。支架中部的开放式导向型腔是核心功能区域，型腔内壁镶嵌有耐磨铜合金导套，导套内孔与插齿刀杆的配合间隙控制在0.02-0.04mm之间，既可以保证刀杆高速往复运动时无卡滞，又能抵消切削过程中产生的径向颤振，防止插齿刀让刀导致的齿形塌角、齿向倾斜等加工缺陷。下部的两个对称支撑脚直接贴合在插齿机的工作台滑座基面，支撑面经过平磨处理，平面度公差不大于0.01mm/100mm，保证支架整体安装后与插齿刀运动方向的平行度符合工艺要求。不同于普通的一体式导向支座，这款支架在型腔侧面开设了排屑缺口，插齿过程中产生的铁屑与切削液可以顺着缺口直接排入机床排屑槽，不会堆积在导向型腔内加剧导套的磨损。在实际生产场景中，这类导向支架多用于中大型模数齿轮的插齿加工工序，尤其是在加工内齿圈、双联齿轮等普通滚齿工艺无法覆盖的零件时，稳定的导向支撑可以将插齿加工的齿向精度稳定控制在GB/T 10095规定的7级精度以内，同时能延长插齿刀的使用寿命30%以上。设计过程中还特意优化了支架的受力路径，将切削力产生的弯矩通过基体的弧形加强筋直接传导到下部的两个支撑脚，避免应力集中在定位孔位置导致长期使用后出现孔位形变，整体结构在保证刚性的前提下尽可能去除了非承力区域的多余材料，降低了支架自身重量，减少了主轴箱侧的安装负载。
