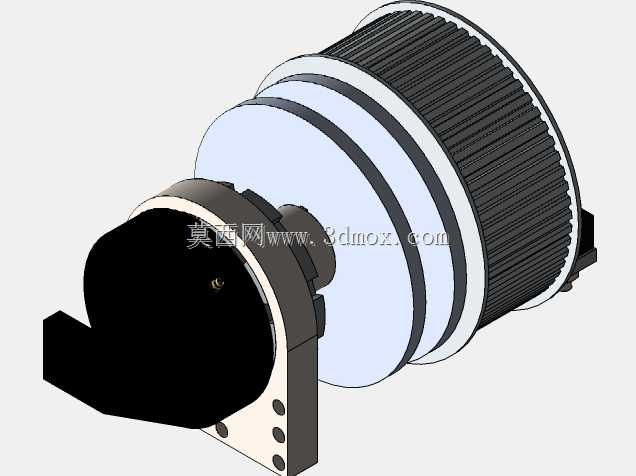

蝙蝠侠抓钩装置机械结构设计

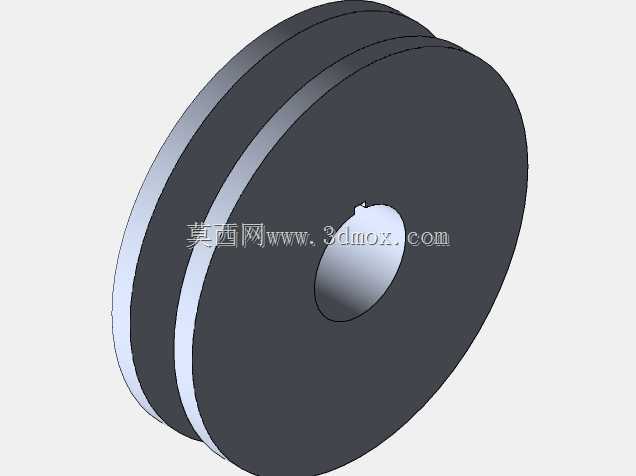

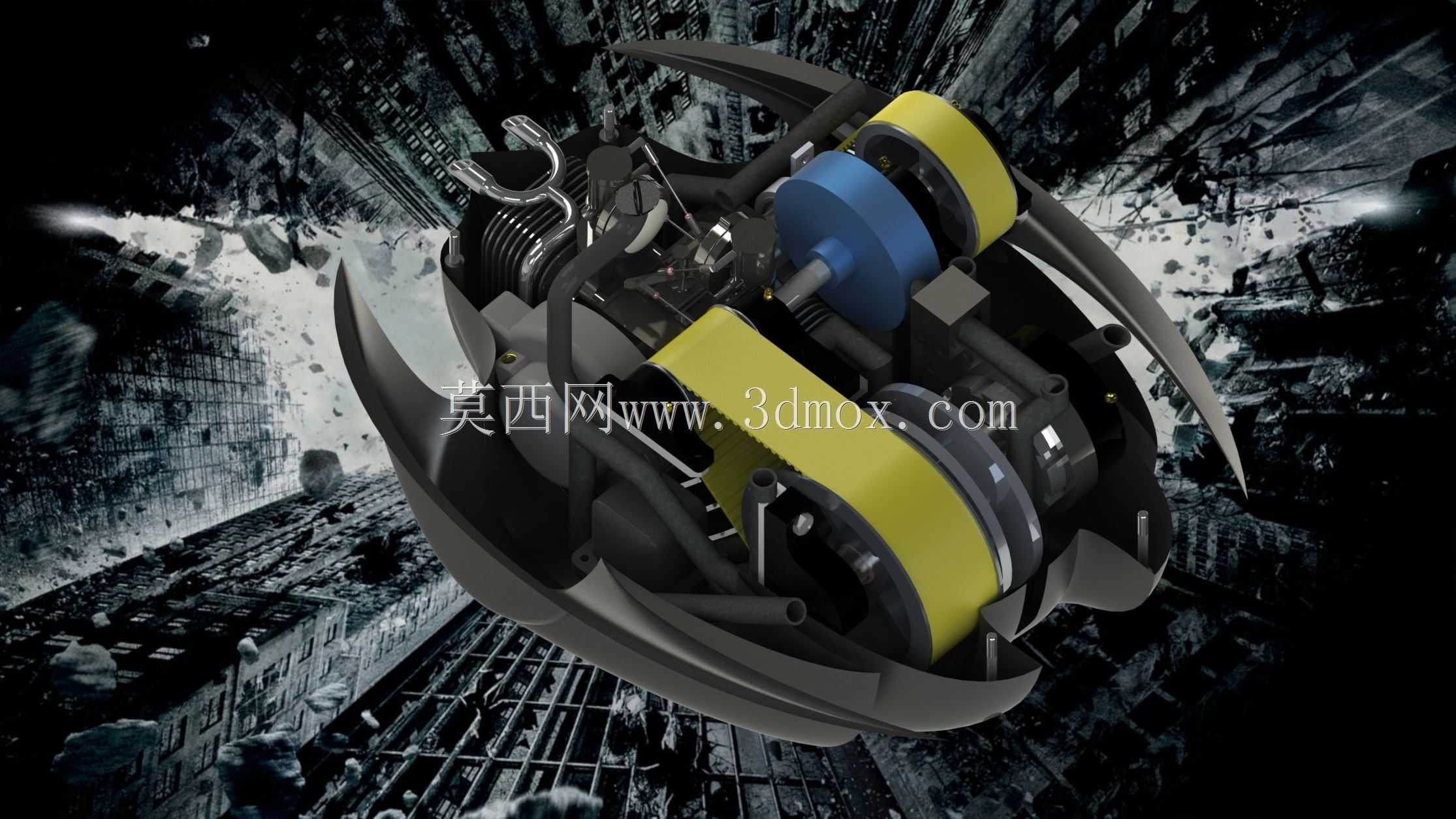

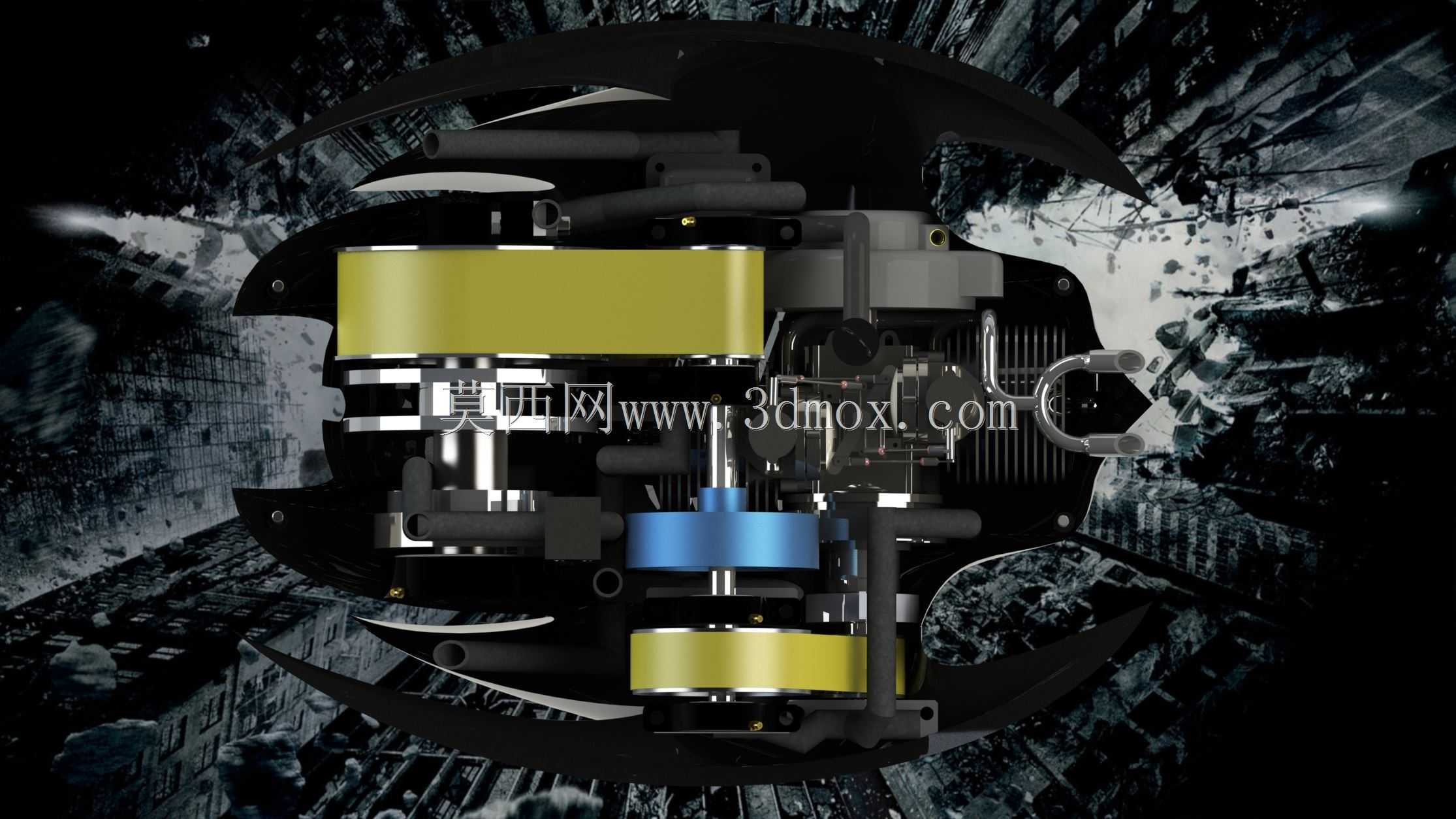

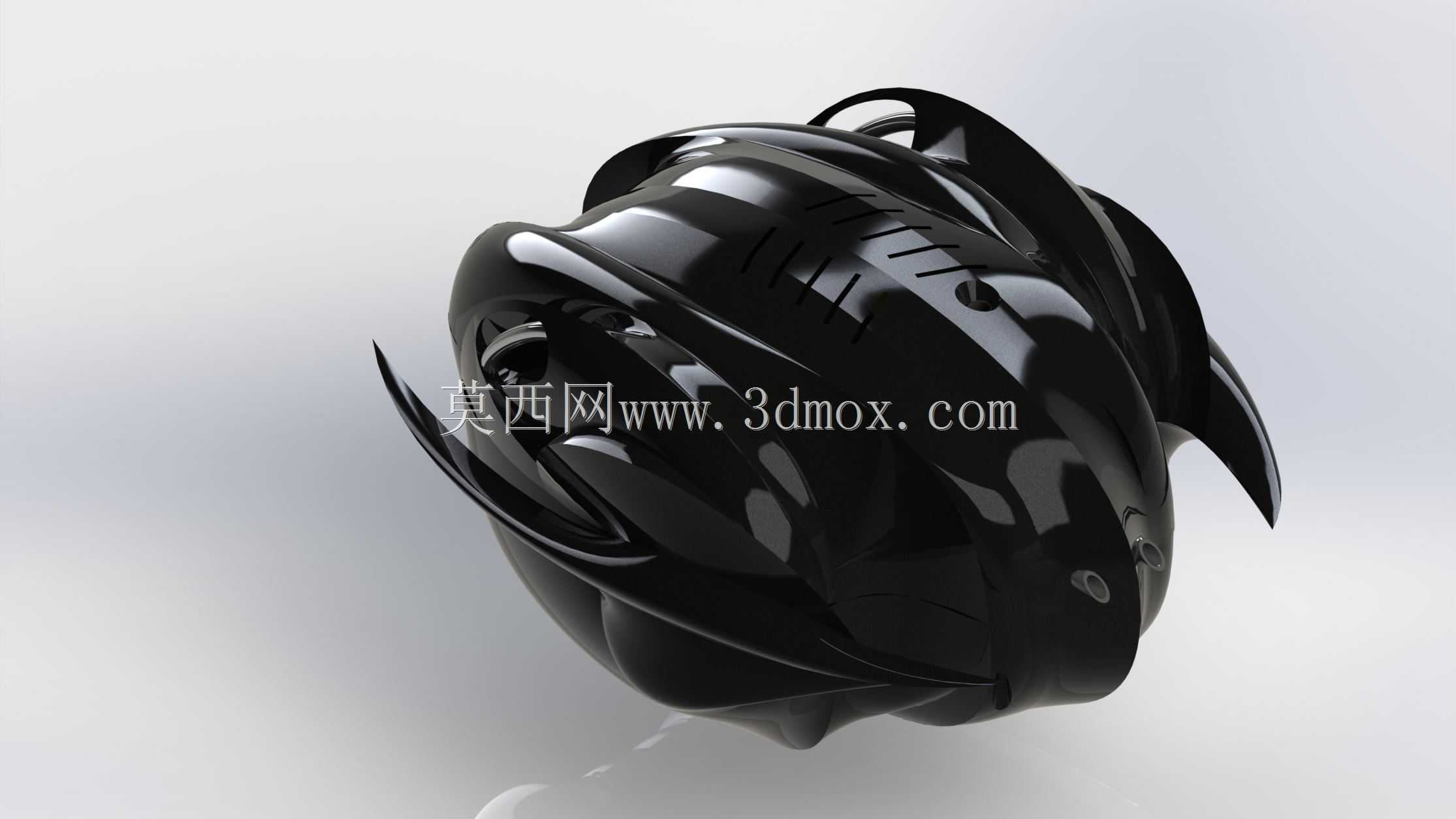

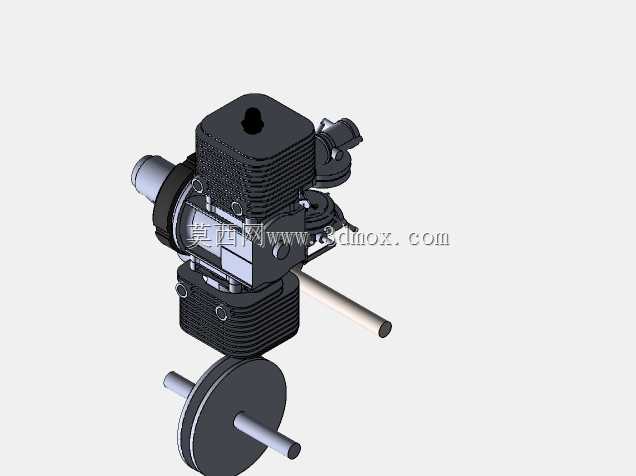

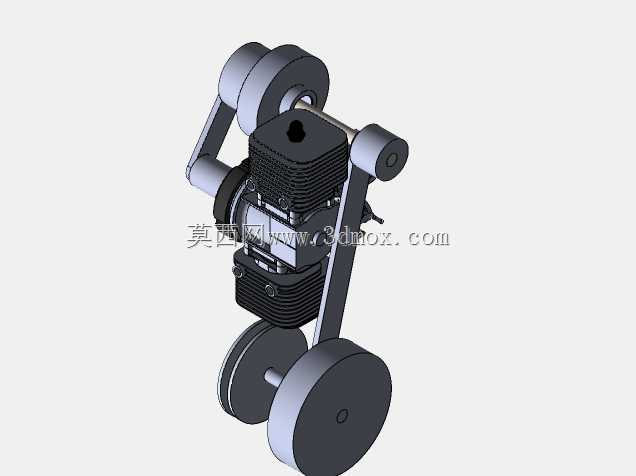

该抓钩装置的核心动力单元采用20马力内燃机构成动力源，配套设计牵引起动结构完成初始动力触发，整套传动链路通过两级皮带传动完成扭矩传递，第一级皮带将动力从发动机输出端传导至中间轴，中间轴上集成离心离合器结构，可在发动机节气门开度变化、转速波动过程中实现动力的平顺接合与脱开，避免负载突变对发动机造成冲击，保障动力输出的稳定性。第二级皮带将经过离合调节的扭矩传递至绞盘轴，绞盘轴直接驱动绳索卷筒完成绳索的收卷动作，实现抓钩的牵引回收功能。传动链路中额外设置单向离合器结构，可在发动机突发故障停转时锁止传动链路，避免绳索在负载拉力下反向松脱，防止突发失效带来的安全风险。整套结构的承载性能经过力学核算，可承受40kN的瞬时冲击载荷，对应极限工况为发动机处于最高输出转速时突发故障锁止，此时传动链路与承载结构的安全系数设定为2.0，可覆盖常规使用场景下的冲击冗余需求。从安装边界来看，整套动力、传动、绞盘结构集成在爪形外壳内部，外壳采用对称式多爪造型，既作为内部零部件的安装承载基体，也可在抓钩附着时提供多点支撑，降低单点受力的结构应力。内部各部件的排布充分利用径向空间，动力单元居中布置，离合与传动结构沿轴向分层排布，绞盘组件靠近绳索出口位置，减少绳索转向带来的摩擦损耗，整体径向尺寸控制在可单人手持操作的范围内，轴向尺寸预留出绳索收纳空间，可容纳满足使用长度的高强度绳索。在实际应用场景中，该类抓钩牵引装置可用于高空作业应急攀爬、狭窄空间救援牵引、特殊场景下的物资拖拽等场景，绳索收放的速度通过发动机转速调节控制，离心离合器的存在可让操作者在低转速下完成绳索预紧，转速提升后自动接合动力完成牵引，操作逻辑简单可靠。单向离合器的冗余设计可避免动力失效时的坠落或滑脱风险，40kN的冲击承载能力可满足单人带装备牵引、小重量物资拖拽的负载需求，结构集成化设计无需额外外接动力源，可独立完成牵引作业，各传动部件的选型均匹配内燃动力的输出特性，皮带传动的形式可在过载时发生打滑，对核心动力与传动部件形成过载保护，降低极端工况下的结构损坏概率。
