多色拨片注塑模具工作台结构设计

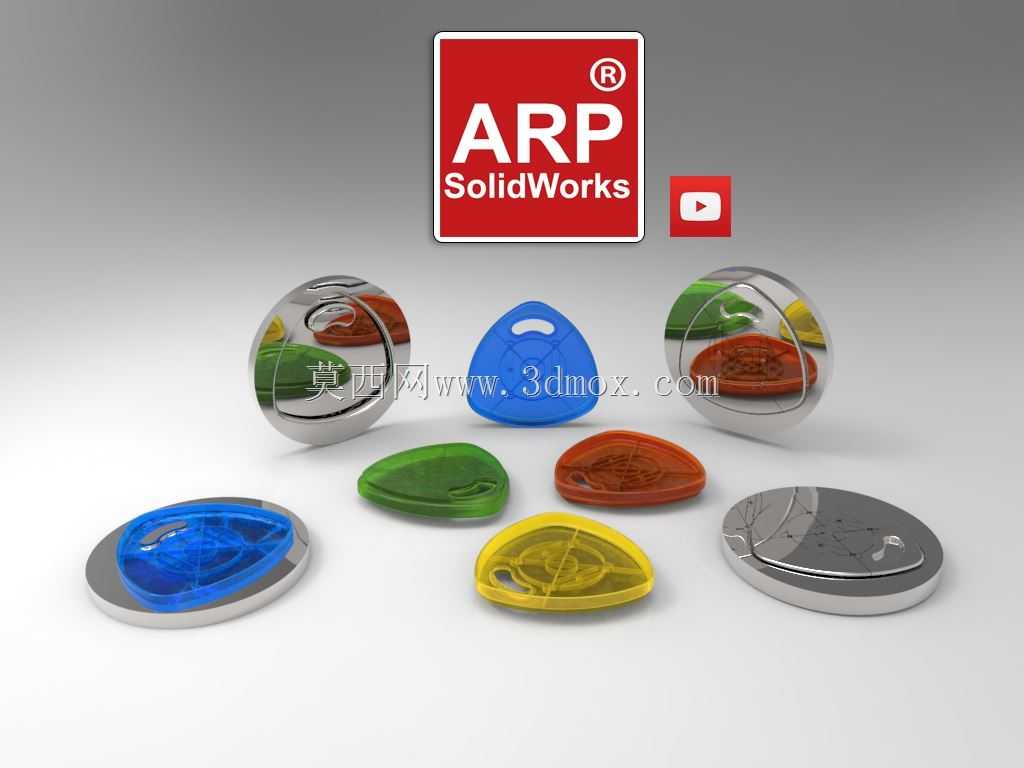

这套模具工作台主要面向小型注塑件的小批量试模、模具修配及成品检测场景，适配车间内模具钳工组的日常作业需求，可承载单套重量不超过五百公斤的中小型注塑模具，满足从模具吊装定位、合模调试到成品取出检验的全流程作业支撑。工作台台面采用加厚钢板焊接后整体磨削处理，平面度控制在0.02mm每米范围内，避免模具放置时出现倾斜偏移，影响合模精度；台面边缘预留T型槽排布，可通过压板快速固定不同外形尺寸的模架，无需额外制作适配夹具，缩短模具换装的准备时间。设计阶段优先考虑作业人员的操作便利性，台面高度设置为850mm，适配多数成年操作人员站立作业的手臂操作范围，减少长期作业的腰部负荷；台身侧面预留工具挂架安装位，可放置锉刀、铜棒、内六角扳手等常用修模工具，取用无需反复转身走动，提升修模作业效率。针对注塑模具作业时的辅料放置需求，台面一侧设置可拆卸的置物托盘，可放置脱模剂、棉丝、检测用的塞尺与百分表等小件物品，避免工具散落在台面上刮伤模腔表面。工作台底部采用可调式支撑脚，可根据车间地面的平整度调整高度，调整范围为正负20mm，保证台面始终处于水平状态，避免模具合模时因台面倾斜导致导柱导套出现偏磨。台身内部预留储物空间，可存放备用的弹簧、顶针、密封圈等模具易损配件，减少配件取用的往返时间。在功能适配性上，该工作台可兼容拨片类小型多腔注塑模的调试作业，图中展示的多色吉他拨片注塑模，可直接通过台面上的T型槽固定，完成合模间隙检测、顶出行程调试等工序，调试过程中可直接在台面上完成成品的外观检查与飞边修剪，无需转移到其他工位。设计时还考虑了作业时的废料收集需求，台面边缘设置导流槽，修模产生的金属切屑、注塑飞边可通过导流槽汇集到台面端部的废料收集盒内，保持作业区域整洁，避免细小切屑混入模具导套造成部件磨损。工作台的整体框架采用矩形钢管焊接成型，焊后进行去应力退火处理，避免长期承重后出现框架变形，保证长期使用的结构稳定性；框架表面做喷塑处理，耐油污腐蚀，日常清理只需用棉丝擦拭即可，适配注塑车间多油污的作业环境。针对模具吊装的需求，工作台上方可配套安装小型悬臂吊，吊装工位预留对应的安装孔位，无需对台身进行二次加工即可完成吊装设备的加装，满足中小型模具的吊装上下料需求，减少人工搬抬的劳动强度，同时避免搬抬过程中模具磕碰损伤。
