步进电机直连式钻机主轴传动结构

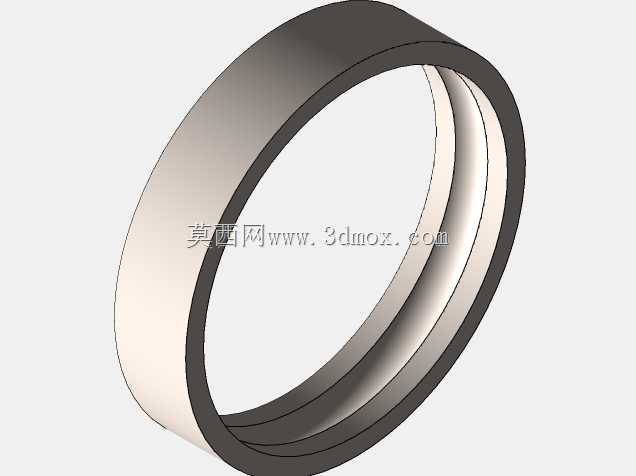

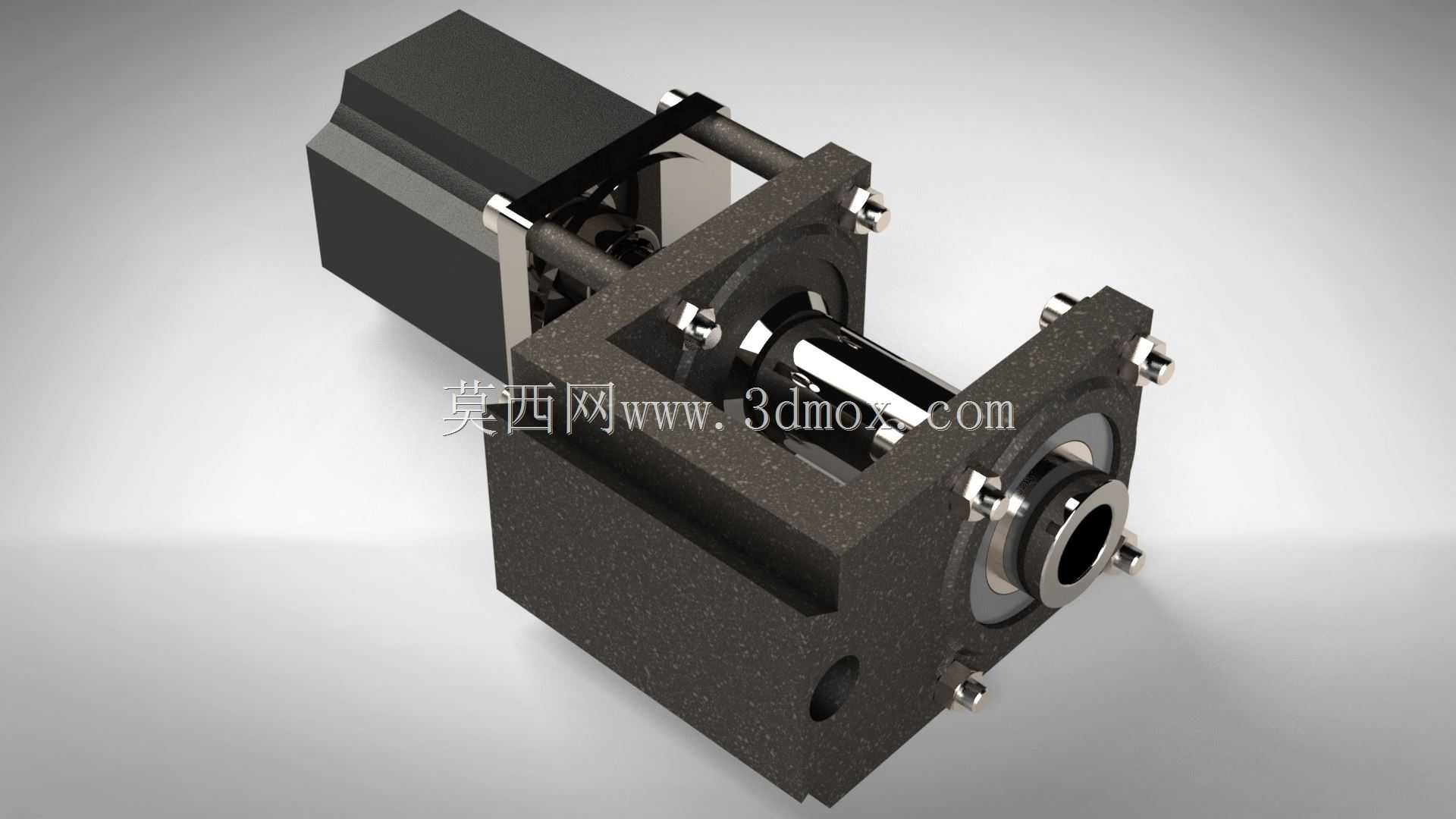

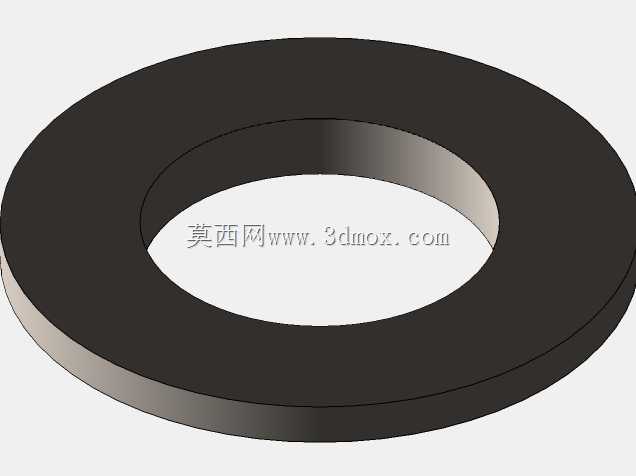

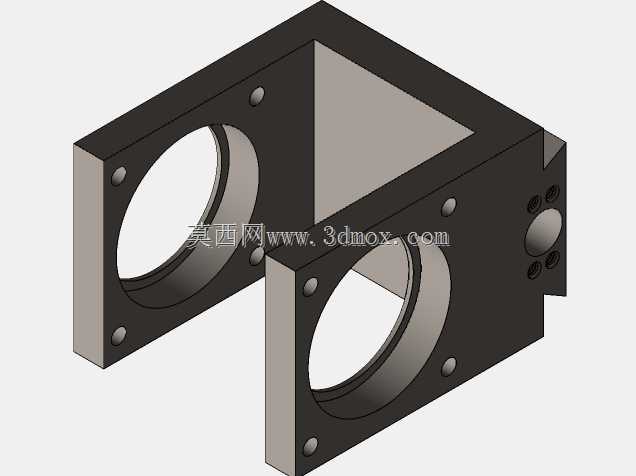

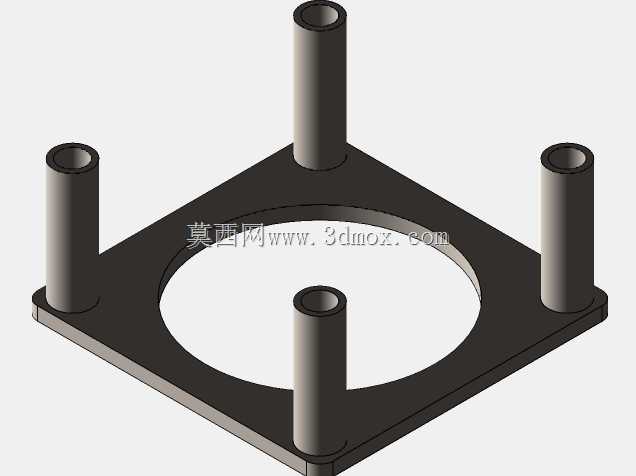

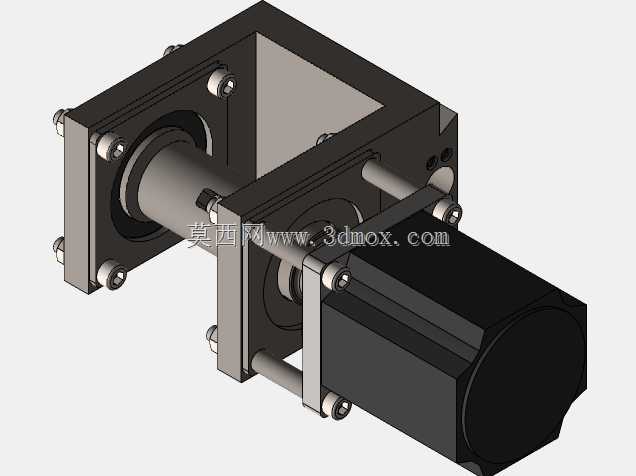

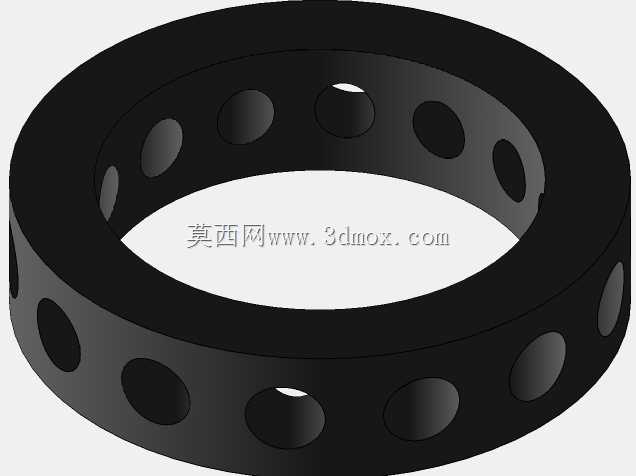

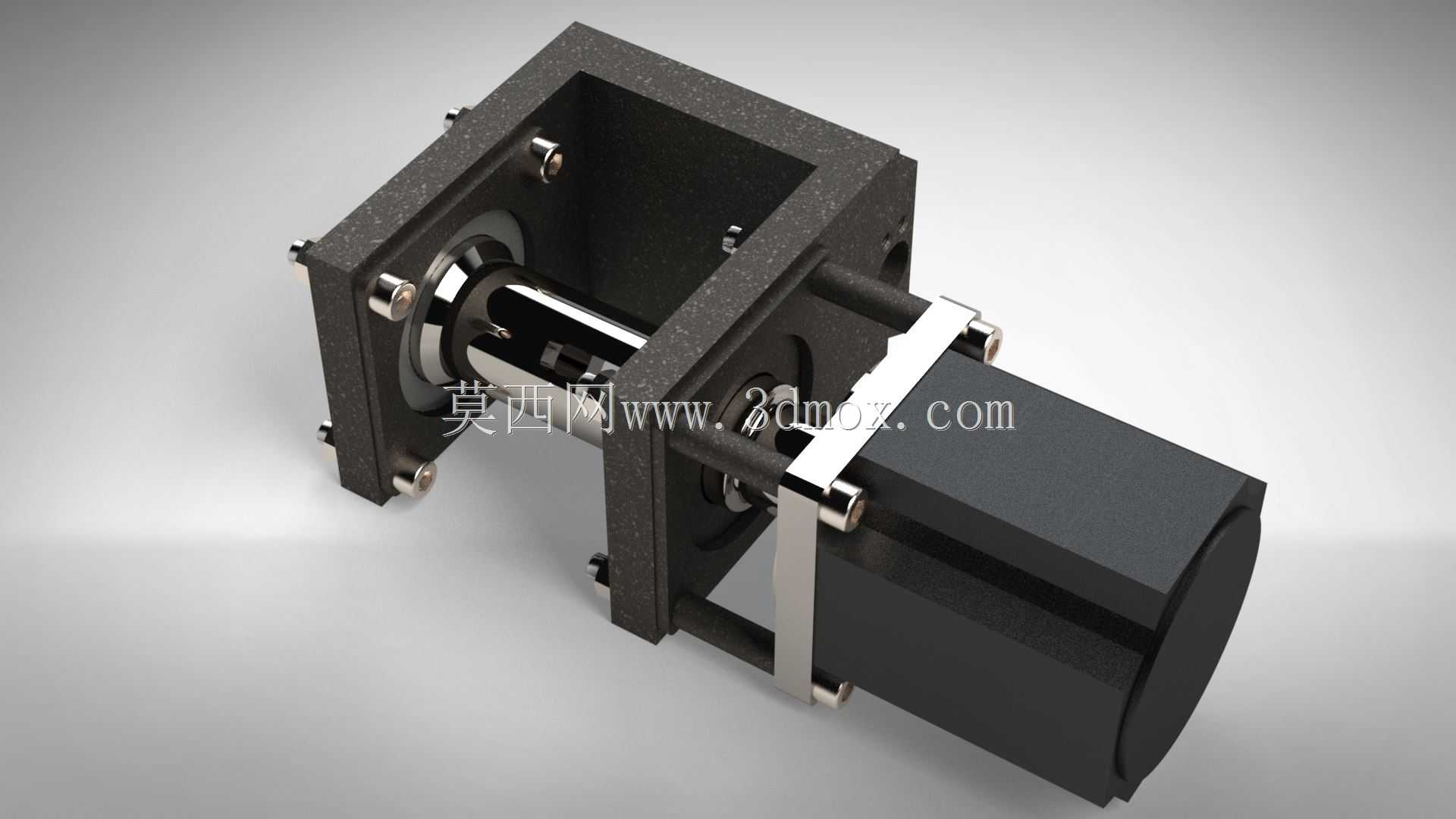

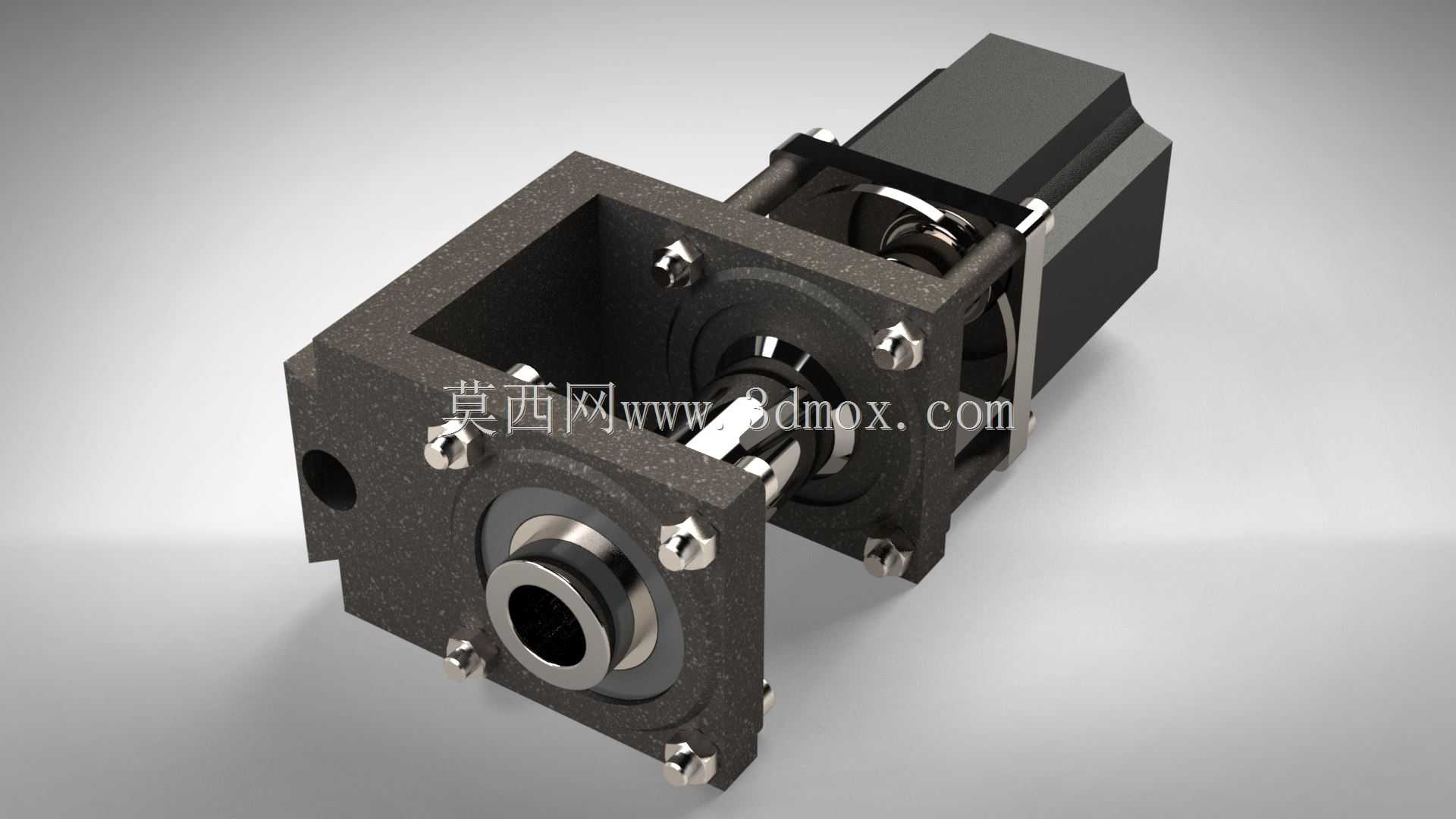

这套传动结构主要适配小型台式钻孔设备、非标自动化打孔工位的动力输出端，常见应用在精密五金小件加工、PCB板钻孔、塑胶件定位开孔等对钻孔进给同轴度有一定要求的作业场景，可直接替换传统皮带传动的钻机主轴单元，减少传动环节的间隙累积。从结构布局来看，动力端采用标准方形法兰步进电机直连，省去了同步轮、传动带等中间传动部件，电机输出轴通过刚性联轴器与主轴直接连接，传动效率相比带传动结构提升15%以上，同时避免了长期使用后皮带磨损松弛导致的打滑、转速不准问题。主轴支撑部分采用双轴承组背对背安装布局，前端轴承靠近钻夹头安装位，可直接承受钻孔作业时的轴向进给力与径向切削力，后端轴承辅助支撑，抵消主轴高速旋转时的径向跳动，整套轴承组内嵌在一体式方形安装座内，安装座采用箱式镂空结构，在保证结构刚性的前提下减少整体重量，四个角预留的沉头安装孔可直接固定在设备的滑动进给平台上，安装定位基准统一，无需额外做同轴度调校。设计阶段优先考虑了现场维护的便捷性，安装座侧面预留的检修孔可直接观察联轴器的运行状态，轴承端盖采用内六角螺丝固定，更换轴承时无需拆解整套电机与安装座的连接，仅需拆下前端端盖即可抽出主轴完成维护。安装边界方面，整套结构的方形安装座外轮廓尺寸适配常见的42/57系列步进电机安装孔位，主轴伸出端的轴径符合标准钻夹头的装夹范围，轴向总长度控制在紧凑区间内，不会占用过多进给平台的安装空间，可直接集成到现有自动化钻孔设备的滑台模组上，也可单独作为主轴单元搭配手动进给支架使用。主轴内部设计有中心通孔，可适配空心钻具、气冷钻头的安装需求，通孔与电机输出轴保持同轴，旋转时的径向跳动量控制在0.02mm以内，可满足0.1mm级精度的小孔加工需求。安装座的材质选用铸铁材质，经过时效处理后不易变形，可吸收钻孔作业时产生的振动，减少刀具崩刃的概率，表面做喷塑处理，适配车间多油污、多切削液的使用环境，长期使用不会出现锈蚀问题。
