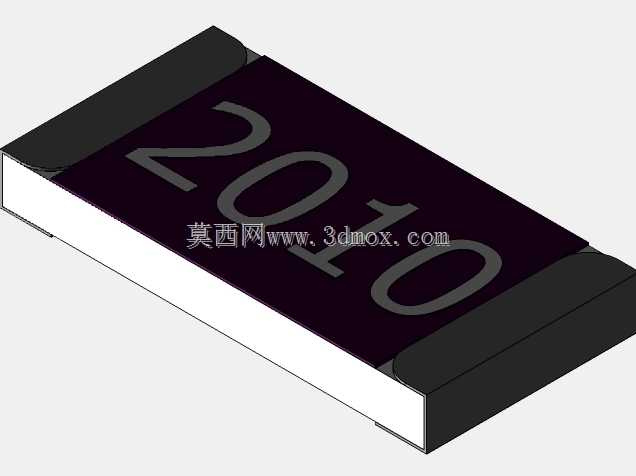

2010封装贴片电阻器三维结构设计

这款2010封装的贴片电阻，是表面贴装工艺里应用极广的无源元件，在消费电子、工业控制板卡、汽车电子模块、通信设备主板的PCB设计中都有大量使用，主要承担电路限流、分压、阻抗匹配、负载匹配等核心作用，是板级电路设计里最基础也最不可或缺的元件之一。从设计思路来看，建模时优先还原了该封装的标准安装边界，两端的端电极结构严格遵循行业通用的焊盘适配要求，确保模型导入PCB装配环境后，能直接匹配对应封装的焊盘尺寸，不会出现装配干涉、焊盘偏移的问题。本体部分的外形还原了实际贴片电阻的层叠结构，顶部的标识区域做了清晰的字符呈现，和实物的丝印标识位置完全对应，方便在整机装配校验时快速识别元件规格。外形尺寸上严格遵循2010封装的公制尺寸规范，长度、宽度、厚度的公差范围都在建模时做了边界预留，两端电极的宽度、电极与本体的台阶高度都和实物保持一致，完全满足SMT产线的贴装仿真需求，不管是做回流焊工艺的应力仿真，还是做板卡的整体装配干涉检查，这个模型都能提供精准的结构参考。在实际工程应用里，这类大封装的贴片电阻相比更小封装的型号，能承受更高的额定功率，常被布置在电源回路、功率驱动回路中，建模时特意还原了本体与PCB表面的安装间隙，方便工程师在做热仿真时准确计算元件与板面之间的热传导路径，评估不同散热条件下的元件工作温度区间。端电极的金属层结构也做了分层还原，能直观呈现内部电极与陶瓷基体的结合位置，对于需要做元件级可靠性分析的场景，比如温度循环下的焊点应力分析，这个模型的结构精度完全能满足仿真要求。不同于原理图里的符号化元件，这个三维模型完整还原了实物的所有外部结构特征，没有做过度的简化处理，不管是用于产品研发阶段的结构评审，还是用于SMT编程时的元件高度校验，或是用于教学场景下的表面贴装元件结构讲解，都能提供足够真实的结构参考。建模时还考虑了不同设计软件的装配兼容性，所有特征都采用基础实体特征构建，没有复杂的异形曲面，导入各类三维设计软件后都能顺利进行编辑、装配，不会出现特征丢失、破面的问题，能直接嵌入到整机的板卡装配模型中，完成整板的结构校验工作。
