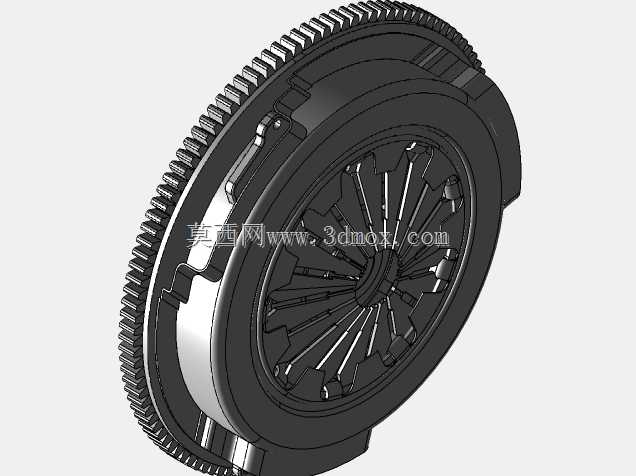

汽车传动系统膜片弹簧离合器总成结构

在手动挡乘用车辆与部分商用车辆的传动链路中，离合器总成是衔接发动机飞轮输出端与变速器输入轴的核心动力切换部件，日常工况下需要频繁完成动力接合与切断动作，既要保证起步阶段动力平顺传递避免整车闯动，也要在换挡阶段彻底切断动力传输，减少齿轮副之间的冲击载荷，延长变速器内部传动构件的使用寿命。这套总成的设计围绕膜片弹簧作为核心压紧元件展开，区别于传统螺旋弹簧压紧结构，膜片弹簧本身兼具压紧弹簧与分离杠杆的双重功能，能够大幅缩减总成的轴向安装尺寸，适配前置前驱车型紧凑的动力舱布置空间，同时在摩擦片出现正常磨损的全生命周期内，膜片弹簧的压紧力衰减幅度远低于传统螺旋弹簧结构，可长期保持稳定的扭矩传递容量，不会因摩擦片磨损出现明显的打滑动力损失。从安装边界来看，总成外侧的齿圈与发动机飞轮外缘的安装止口精准配合，通过周向均布的固定螺栓完成与飞轮的刚性连接，安装过程中需要保证压盘端面与飞轮端面的端面跳动量控制在工程允许的公差范围内，避免接合过程中出现偏磨导致的抖动问题。总成内部的摩擦片通过花键毂与变速器输入轴形成滑动配合，可沿轴向小幅移动完成动力的通断切换，膜片弹簧的分离指端与分离轴承配合，当驾驶员踩下离合器踏板时，分离轴承推动分离指端沿轴向移动，带动压盘克服膜片弹簧的压紧力向后移动，解除对摩擦片的压紧作用，此时发动机飞轮与变速器输入轴之间的动力传递完全切断，可完成挡位切换动作；当踏板释放后，膜片弹簧的回弹力推动压盘重新压紧摩擦片，依靠摩擦片两侧的摩擦力矩将发动机输出扭矩平稳传递至变速器。设计过程中针对压盘的散热结构做了针对性优化，压盘表面预留的通风间隙可在总成随飞轮旋转时形成导流风道，带走频繁接合过程中摩擦产生的热量，避免长时间半联动工况下摩擦片出现过热烧蚀的问题，同时从动盘上设置的扭转减震结构可吸收发动机运转过程中产生的扭转振动，降低传动链路的共振风险，提升整车行驶的平顺性。
