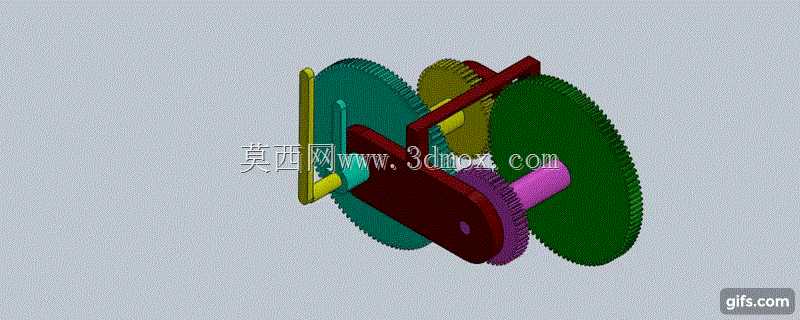

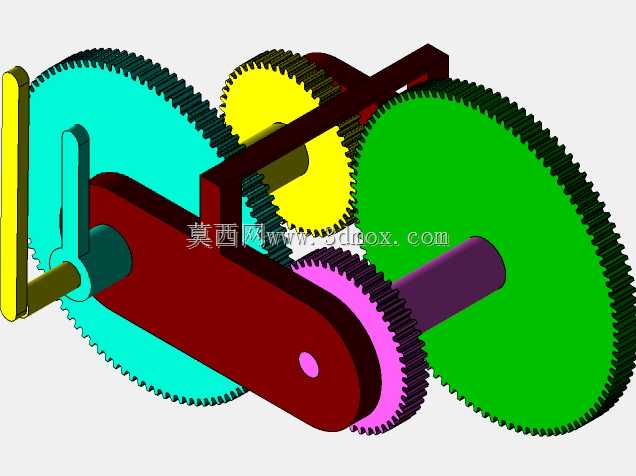

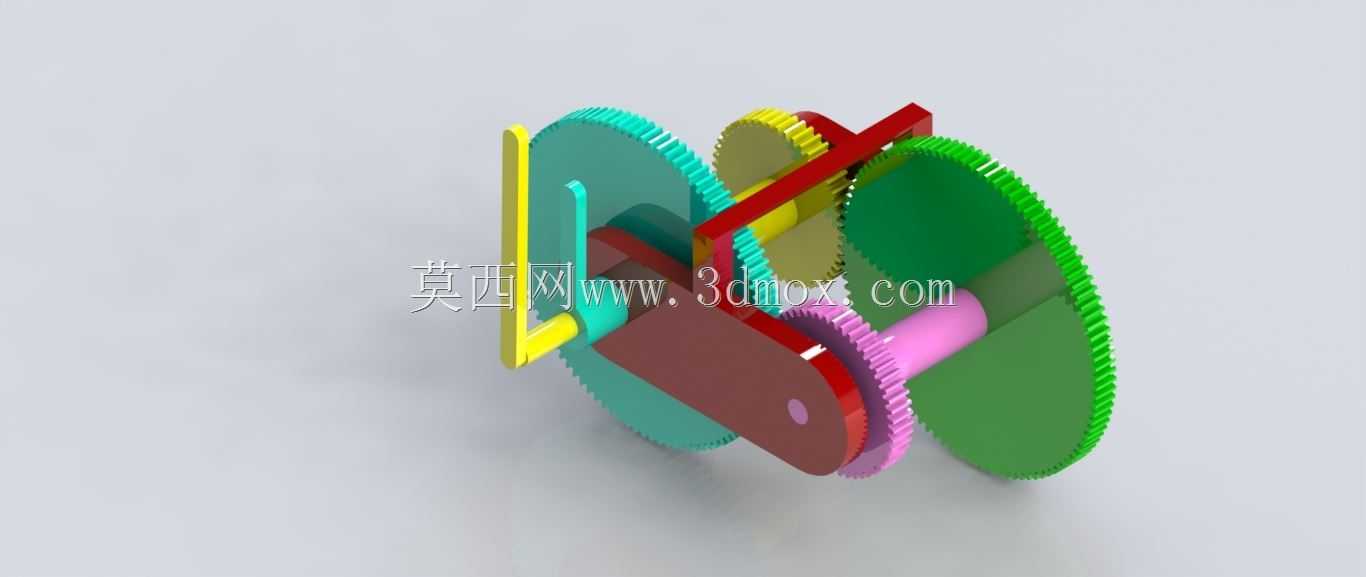

这类同轴差速齿轮结构最常见的应用场景是指针式计时仪表,核心要解决的是共线轴系同向不同转速输出的传动需求,和普通平行轴定比齿轮传动的差异点在于,它需要在同一轴线上布置多组输出端,各组输出端旋转方向保持一致,但转速按照固定传动比匹配,类似时钟的时针、分针、秒针的同轴输出逻辑,不需要额外增加换向轮组来调整输出转向,能大幅压缩传动机构的轴向占用空间。从结构设计逻辑来看,这套轮系通过多层齿轮的叠层布置实现传动比分配,不同直径的齿轮分别固连在对应层级的轴套上,各轴套之间采用间隙配合实现同轴独立转动,避免不同转速的传动部件发生运动干涉。轮系的支撑结构采用跨接式支架,支架两端分别定位在最外侧两个大直径齿轮的安装基准面上,中间的过渡小齿轮通过销轴固定在支架上,实现相邻层齿轮之间的动力传递,不需要额外增加独立的支撑墙板,进一步缩减了整体结构的体积。在安装边界上,这套轮系的最大外缘由两个大直径齿轮的齿顶圆决定,轴向尺寸由叠层齿轮的总厚度加上支架的安装余量确定,安装时只需要保证输入轴与输出轴系的同轴度公差在允许范围内,就能保证轮系运转平稳,不会出现卡滞或齿面偏磨的问题。功能层面,这套轮系可以实现单输入多输出的同向差速传动,输入动力接入后,各层输出轴会按照预设的传动比输出不同转速,不需要额外配置换向结构,传动路径短,传动效率损失小,适合对安装空间有严格限制的小型计时机构、小型仪表的传动单元使用。建模过程中需要重点关注各齿轮副的侧隙控制,叠层轴套之间的配合间隙要控制在合理范围,既要保证相对转动灵活,又要避免间隙过大导致传动回差超标,影响输出转速的精度。齿轮的齿形参数按照标准渐开线圆柱齿轮设计,保证啮合过程中传动平稳,噪音控制在较低水平,过渡轮的布置要同时兼顾相邻两层齿轮的中心距要求,避免出现根切或者啮合重叠系数不足的问题。支架的结构设计要兼顾刚性和轻量化,在保证销轴定位精度的前提下,尽可能减少不必要的结构冗余,降低整个轮系的转动惯量,提升传动响应速度。实际装配时,需要按照从底层到上层的顺序依次叠装各层齿轮和轴套,最后安装跨接支架和过渡齿轮,装配完成后手动转动输入轴检查各输出端的转动灵活性,确认无卡滞、无异常摩擦后再接入动力端进行负载测试。
- 全部评论(0)
- 模板大小 6.88 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类 齿轮
