十二轮重型起重运输车三维结构设计

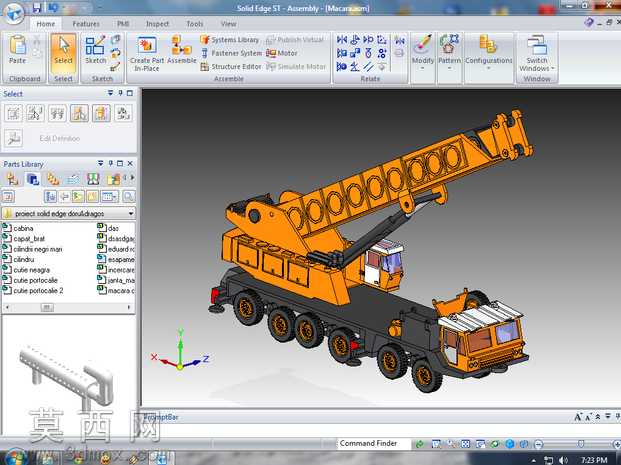

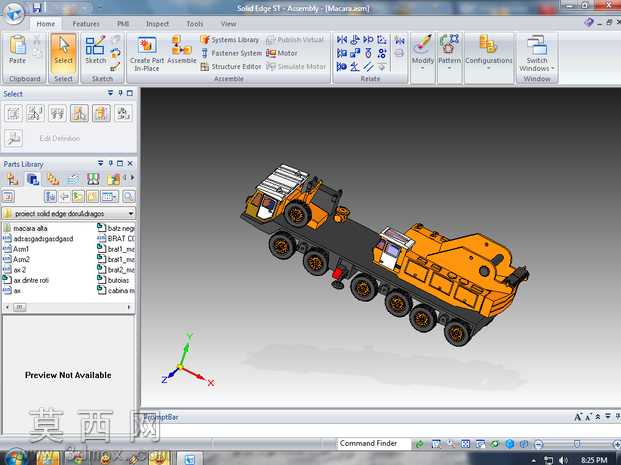

本作品为十二轮胎重型起重运输车的三维建模成果，依托Solid Edge平台完成全结构搭建，属于学院项目实训产出的写实类机械设计作品。建模过程中首先完成整车底盘的基准搭建，以多轴重载底盘为核心框架，逐一排布十二组轮胎总成，精准还原每一组轮胎的轮毂结构、胎面纹理与悬挂连接点位，确保轮距、轴距参数符合重型起重运输车辆的真实载荷分布逻辑。上车部分分别构建了前端驾驶舱与后端起重作业舱两大模块，驾驶舱还原了车窗轮廓、舱门结构与顶部防护构件，作业舱则细化了外部壳体的加强筋布局、边角圆弧过渡与尾部起重机构的连接基座，整体外观采用工程橙与哑光黑的配色方案，分别对应作业警示区域与底盘承载结构，材质渲染阶段区分了金属漆面的反光质感、橡胶轮胎的哑光磨砂质感与玻璃构件的半透明折射效果，让模型视觉层次更贴近真实工程车辆的质感。结构设计上重点还原了多轴重载底盘的承载逻辑，每一组车桥的连接位、底盘大梁的分段结构、底盘侧部的附属安装件都做了对应建模，没有省略关键的结构连接细节，确保模型能够直观展现十二轮起重机在坚实作业场景下的整机布局特征。建模全程遵循从整体基准到局部细节的设计思路，先确定整车总长、总宽、总高的外轮廓基准，再拆分底盘、驾驶室、作业舱三大总成逐一细化，最后完成各部件的装配约束，还原整车的装配关系，既满足实训项目对机械结构还原度的要求，也能直观展现重型轮式起重机的整机布局特点，可作为起重机械结构认知、多轴重载车辆布局参考的三维素材使用。
