贝尔47轻型直升机SolidWorks设计模型

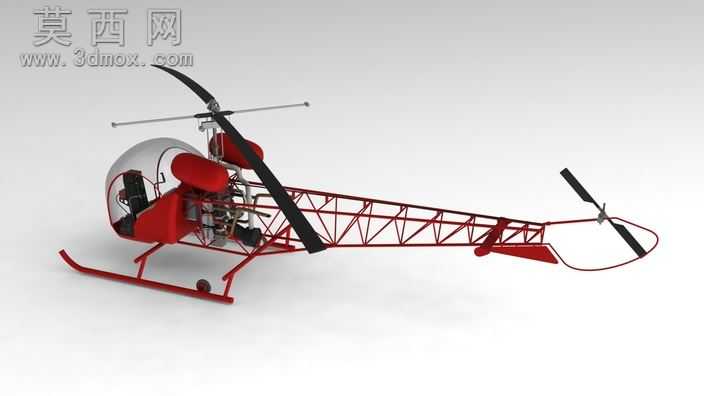

本模型为经典贝尔47轻型直升机的三维设计成果，采用SolidWorks软件完成全参数化建模，整体还原了该机型标志性的外观与结构特征。建模过程中首先梳理了贝尔47直升机的经典布局特征：外露式桁架尾梁结构、泡泡形透明座舱罩、滑橇式起落架、双叶主旋翼与尾桨布局，针对每一部分结构采用对应的建模逻辑完成搭建。机身主体的红色桁架结构采用焊件模块配合3D草图搭建，精准还原了桁架结构的交叉支撑形态，每一处杆件的连接位置、粗细比例都参考真实机型的结构比例做了匹配，还原了该机型轻量化开放式机身的设计特点。座舱部分的透明泡泡罩采用曲面建模完成，通过多段轮廓线放样生成光滑的曲面壳体，还原了该机型极佳的座舱视野特征，座舱内部的座椅、操纵杆等细节也做了简化还原，保证整体外观的完整性。旋翼系统部分，主旋翼与尾桨的桨叶采用曲面拉伸配合翼型轮廓完成建模，桨毂、倾斜盘等核心连接结构做了结构还原，旋翼的安装角度、位置关系都符合真实机型的布局逻辑。起落架部分的滑橇结构采用扫掠特征完成，还原了滑橇的弯曲形态与连接支架的结构，尾梁末端的尾桨保护结构也做了对应还原。材质与渲染阶段，机身桁架结构赋予高光泽红色金属漆材质，座舱罩赋予高透亚克力材质，旋翼桨叶赋予哑光黑色复合材料材质，起落架滑橇赋予哑光金属材质，在蓝色纯色背景下完成渲染，整体视觉效果干净清晰，完整呈现了贝尔47直升机的经典外观。建模过程中没有做过度的内部复杂结构还原，重点聚焦于外观特征的精准复刻，在保证模型轻量化的前提下，最大化还原了该机型的辨识度，可用于航空科普展示、直升机结构认知、相关场景搭建等用途，模型整体比例协调，特征准确，完整呈现了这款经典轻型直升机的设计特点。
