大尺寸双Z轴龙门式3D打印机结构设计

这款设备的结构设计围绕大尺寸熔融沉积成型的加工需求展开，核心采用双Z轴独立龙门布局，区别于常规单Z轴悬臂式3D打印机的结构局限，能有效避免长行程Z轴运动过程中出现的横梁倾斜、打印头抖动问题，在加工大尺寸制件时可保持更高的运动精度。从实际应用场景来看，这类结构的设备多用于手板打样车间、创客空间、小型加工工坊，可完成大尺寸工装夹具、创意展示件、工业样件的一体成型加工，无需拆分打印后再做拼接处理，能减少后期粘接、打磨的工序量，降低拼接带来的形位误差。

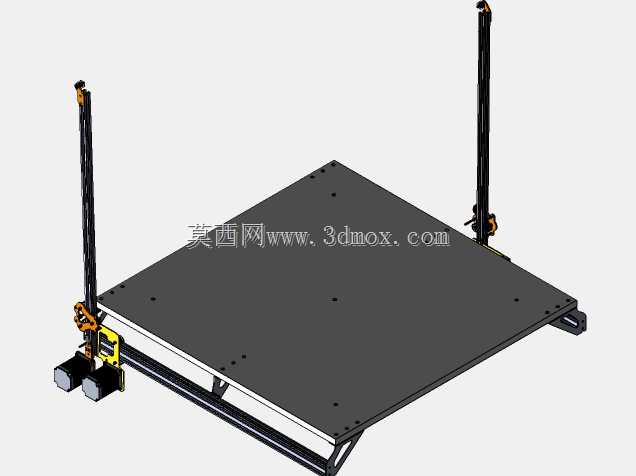

设计过程中首先确定了成型平台的安装边界，平台采用加厚蜂窝铝板作为基材，表面做平整度校准处理，四周预留了玻璃面板、柔性打印贴膜的安装孔位，平台底部通过多点支撑结构与Y轴传动组件连接，避免大尺寸平台在Y轴往复运动时出现中部下挠的问题。双Z轴的传动结构分别布置在设备后侧的两个立架上，每侧采用T型丝杆搭配线性导轨的传动组合，丝杆下端通过联轴器与步进电机直连，两个Z轴电机通过同步控制实现横梁的同步升降，横梁上集成X轴传动组件与打印头安装座，可根据使用需求更换不同口径的挤出头，适配不同耗材的打印需求。

设备的机架部分采用铝型材拼接结构，所有连接位置均采用角码加螺栓的锁紧方式，兼顾组装便捷性与结构刚性，底部预留了电控仓的安装空间，可放置主控板、电源、驱动模块等电气组件，机架底部可选配脚轮与调平地脚，方便设备移位与水平校准。从安装尺寸来看，设备整体占地宽度随成型平台尺寸做对应拓展，Z轴的有效行程可根据立架型材的长度做调整，能适配不同高度制件的加工需求，X轴的传动皮带采用张紧结构设计，后期维护时可快速调整皮带张紧度，避免长期使用后出现皮带松弛导致的打印精度下降问题。

在结构细节处理上，打印头的走线采用拖链收纳设计，所有线缆都内置在拖链内部，避免运动过程中线缆与机架发生摩擦、缠绕，提升设备运行的可靠性；Z轴的上下两端均设置了限位触发结构，可实现设备开机自动回零，同时避免运动超程导致的机械碰撞。成型平台的加热组件采用分区加热设计，可根据打印制件的实际尺寸选择对应加热区域，降低不必要的能耗，平台表面的平整度公差控制在合理范围内，保证首层打印的附着效果，减少打印过程中出现翘边、脱落的概率。
