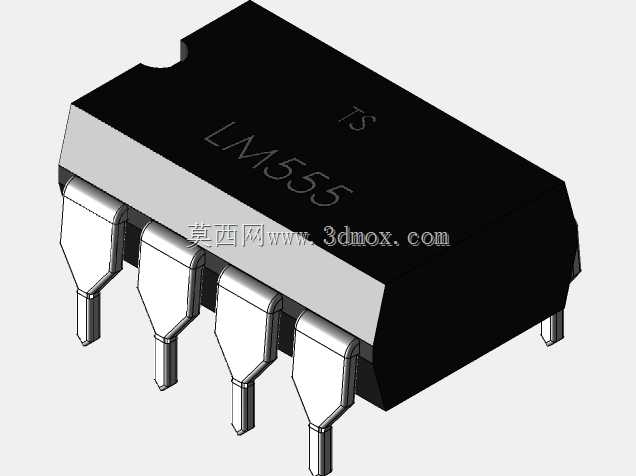

直插双列八脚LM555定时器芯片

在做工业控制板卡、小型电子实验装置的三维布局时，这类直插封装的时基芯片是经常要用到的元器件，很多刚接触结构建模的工程师容易忽略这类插件芯片的安装空间预留，最后打样回来才发现引脚干涉、外壳合模缝压到芯片本体的问题。这款模型还原的是经典DIP-8封装的555定时器，日常做电路三维装配校验的时候，完全可以直接调用，不用再从零开始画封装外形。从实际使用场景来说，555定时器的应用覆盖极广，小到学生做的电子小制作、声光报警模块，大到工业现场的简易脉冲发生器、延时控制回路、PWM信号发生单元，都能见到它的身影，直插封装的版本因为焊接门槛低、返修方便，在小批量试制、教学实验装置、老旧设备维修替换场景里用得比贴片版本更多。做这个模型的时候，首先要保证的是引脚间距的准确性，双列直插8脚封装的引脚中心距严格遵循2.54mm标准排距，两列引脚之间的跨距是7.62mm，这个尺寸如果做偏了，导入PCB装配文件的时候就会出现引脚和焊盘对不上的问题，直接影响结构校验的准确性。芯片本体的塑封部分做了边角的小倒角还原，顶部的定位缺口也按照实物比例做了出来，这个缺口是实际装配时判断引脚序号的关键标识，建模的时候特意没有做简化，方便布局的时候快速识别1脚位置，避免装反。引脚部分还原了直插元器件的成型弯折角度，引脚伸出本体的长度、弯折后的平直段长度都按照实际插件焊接的工艺要求做了预留，在做板卡上方的空间校核时，可以准确判断芯片顶部到上层壳体或者其他元器件的安全距离，不会因为模型做的过于简化导致预留空间不足。另外芯片表面的印字区域也做了对应还原，在做整机装配的可视化渲染、产品爆炸图制作的时候，能更贴近实物的展示效果，不用后期再额外贴图处理。做板卡布局的时候还要注意，这类直插芯片的本体下方是可以走线或者放置低矮贴片元件的，模型的塑封本体底部距离PCB板面的高度也按照实际封装尺寸做了准确还原，方便工程师评估下方可容纳元件的高度上限，避免出现元件顶到芯片本体的装配问题。
