双段异形挂钩式扭转弹簧结构设计

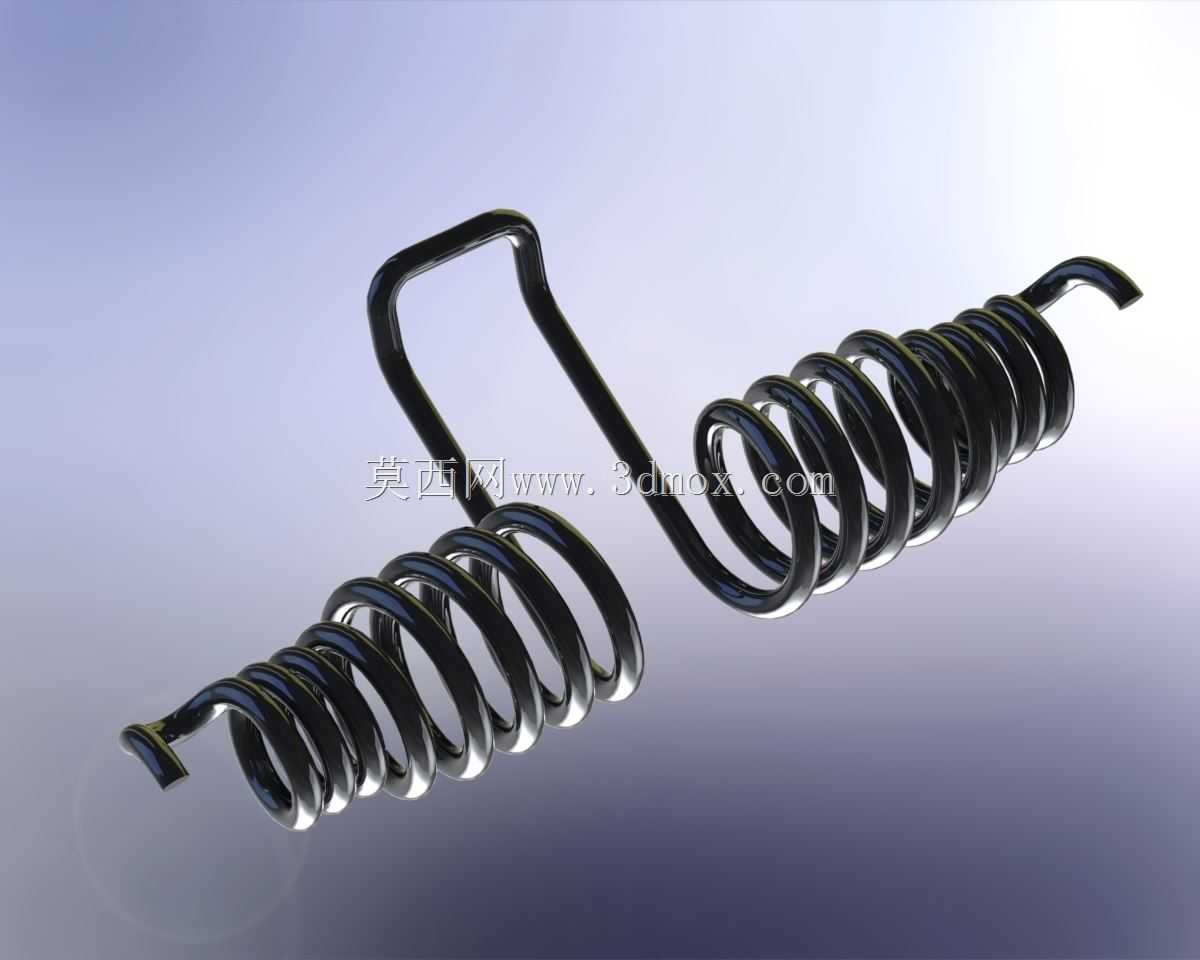

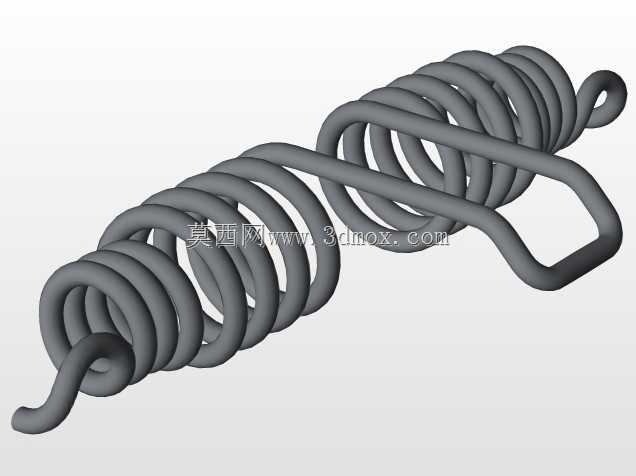

这款异形双簧体扭转弹簧，在常规圆柱螺旋扭转弹簧的基础上做了结构延伸，将两组独立的螺旋簧体通过中间弯折的刚性连接臂整合为一体，区别于传统单簧体扭转弹簧仅能提供单点位扭转力矩的特性，可在安装空间受限的场景下，同时为两个相邻的转动副提供匹配的复位扭矩，省去了单独安装两组弹簧所需的定位空间与固定结构。从结构设计逻辑来看，中间的连接臂采用了直角弯折的成型工艺，弯折处做了平滑的圆弧过渡，避免应力集中导致的疲劳断裂，连接臂的直线段长度经过精准核算，刚好匹配安装位两个铰接点的中心距，安装时无需额外调整垫片即可保证两组簧体的同轴度偏差控制在允许范围内。两端的挂钩采用了向外延伸的直臂弯折结构，挂钩的弯折角度根据受力点的施力方向做了适配，确保弹簧受扭转时，挂钩与受力件的接触面为面接触而非线接触，减少长期往复运动下的接触磨损，避免挂钩滑脱或局部压溃失效。两组螺旋簧体的旋向相反，在受到扭转力矩时，两组簧体的旋紧方向与受力方向匹配，不会出现簧圈松散的问题，簧圈之间预留了合理的间隙，避免扭转过程中相邻簧圈发生摩擦剐蹭，影响扭矩输出的线性度。从安装边界来看，弹簧整体的最大外轮廓尺寸适配小型机电产品、家电翻盖结构、园林工具扳机组件这类空间紧凑的安装位，安装时仅需在两个铰接点位置设置对应的定位柱，将两组簧体分别套入定位柱后，把两端挂钩卡入对应的受力卡槽即可完成装配，无需额外的紧固件固定，装配效率远高于分体式的双弹簧组合方案。在实际应用场景中，这类弹簧常被用于需要双点位同步复位的机构中，比如双开式翻盖的同步复位结构、双侧联动的扳机锁止机构、小型断路器的双触点分闸复位结构，相比采用两组独立弹簧的方案，一体式结构不会出现两组弹簧扭矩衰减不一致导致的机构卡滞、复位偏斜问题，长期使用的可靠性更高。设计过程中需要重点核算连接臂的抗扭强度，因为两组簧体的扭矩都会传递到中间连接臂上，连接臂的线径需要与簧丝线径保持一致，同时弯折处的圆角半径不能小于簧丝线径的1.5倍，避免弯折成型时出现材料裂纹，埋下断裂隐患。簧体的有效圈数根据所需的复位扭矩做匹配，圈数过多会导致弹簧整体刚度不足，复位力矩不够，圈数过少则会导致刚度过大，操作手感生硬，同时应力幅超过材料的许用疲劳极限，缩短使用寿命。
