桁架式电缆摄像承载臂结构设计

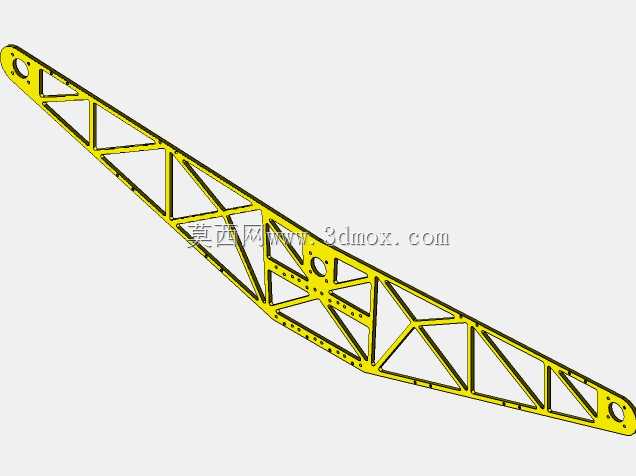

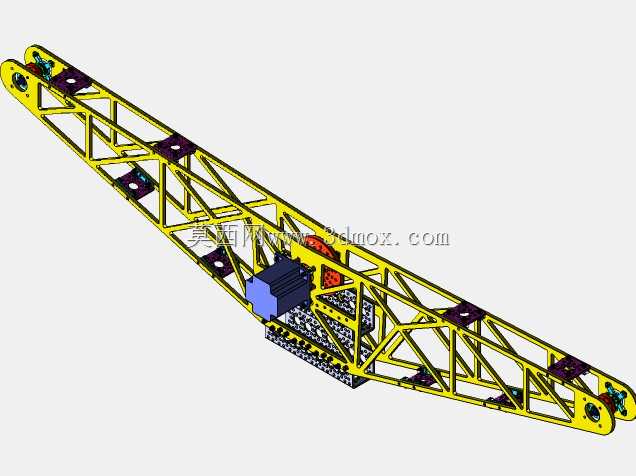

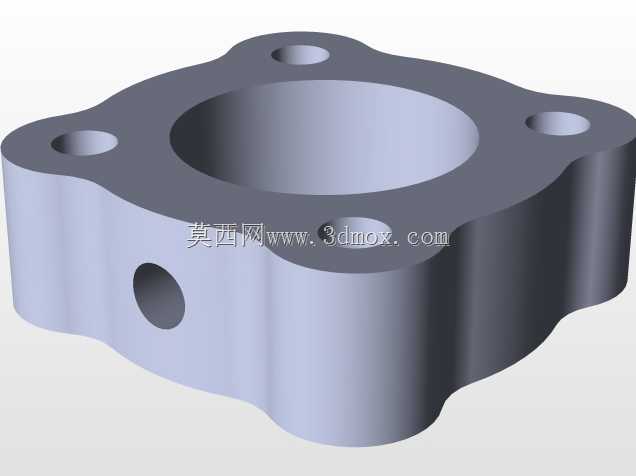

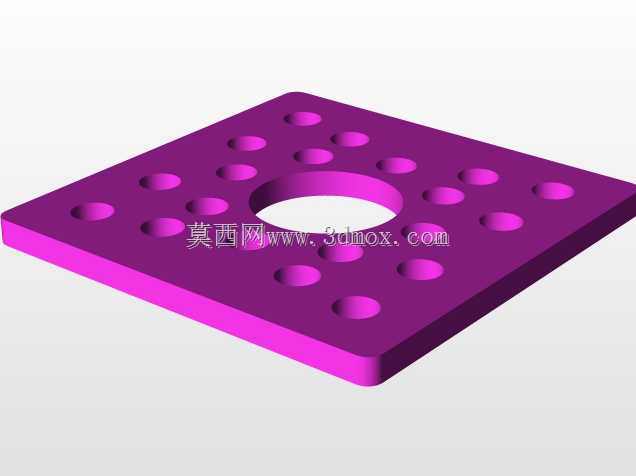

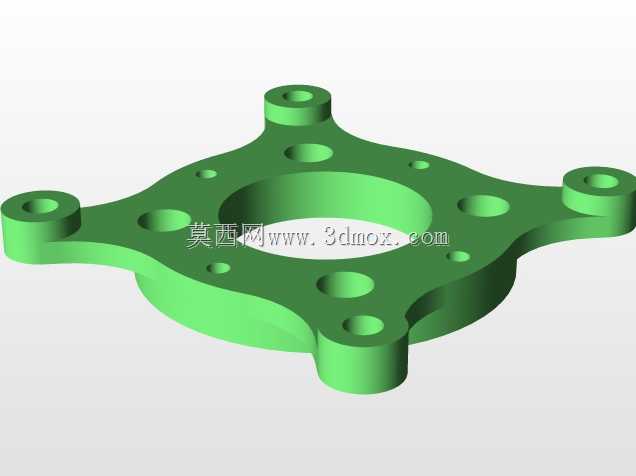

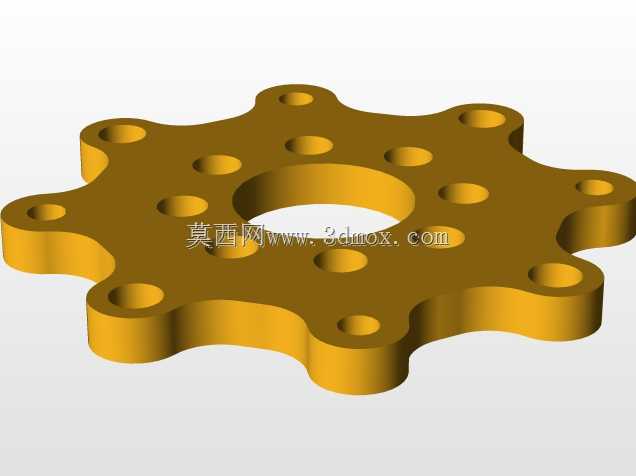

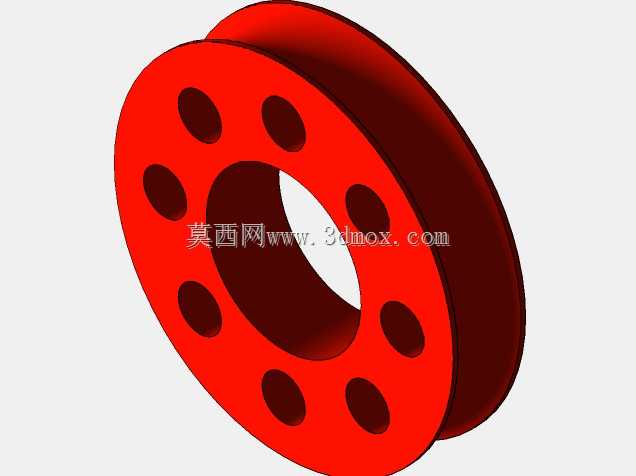

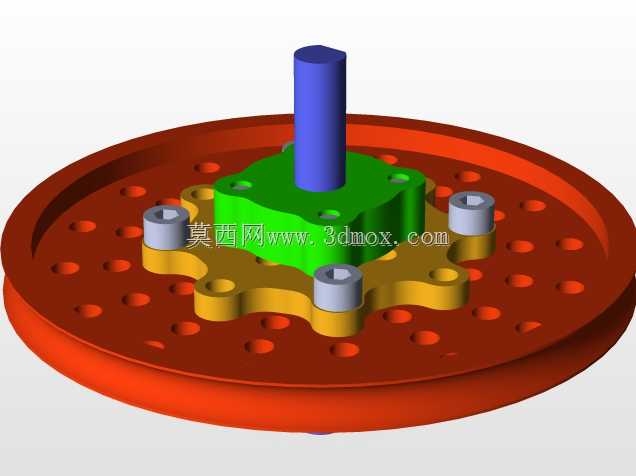

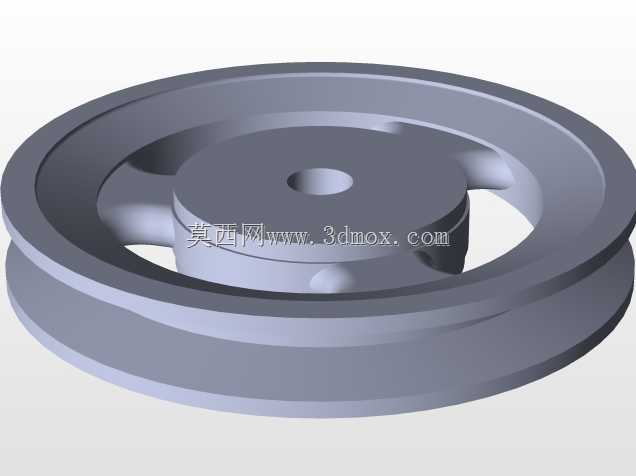

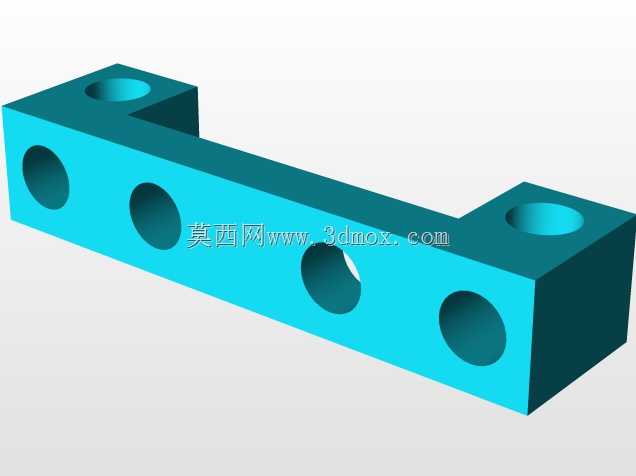

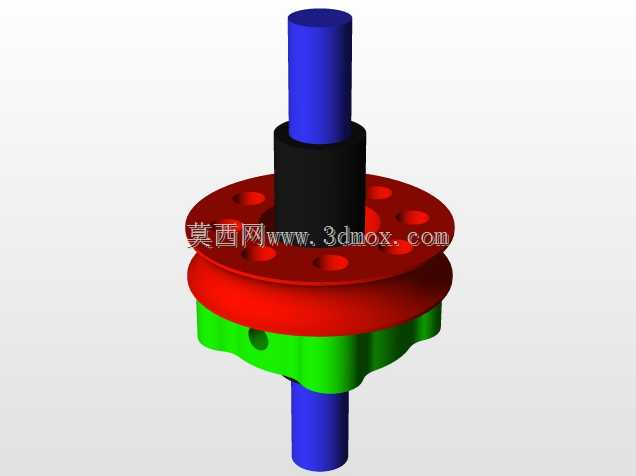

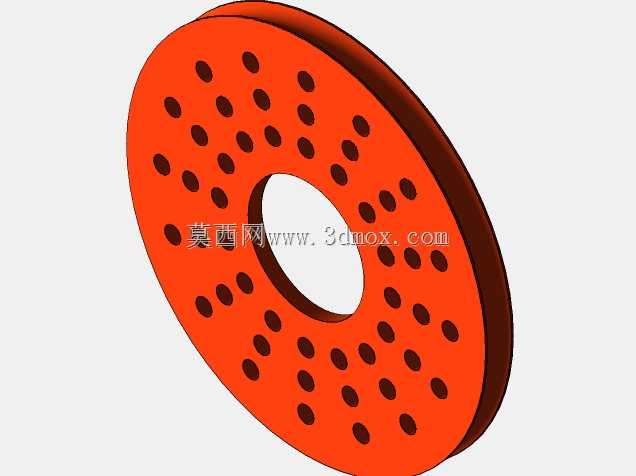

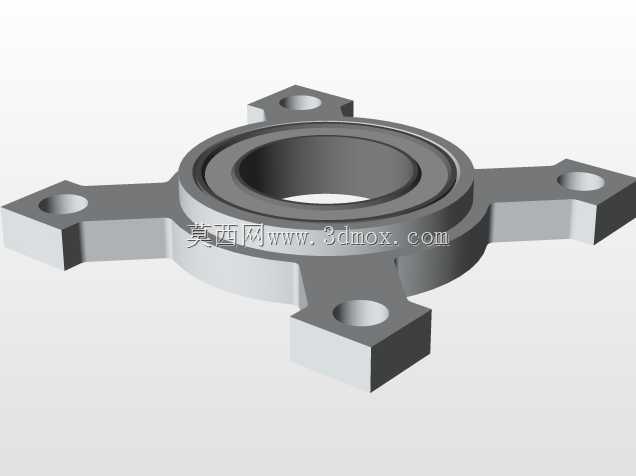

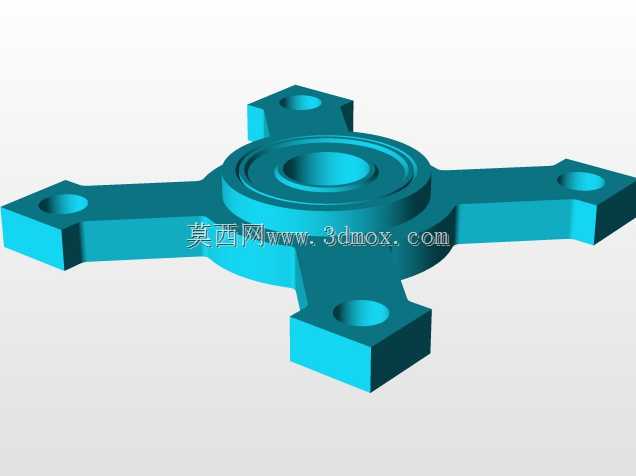

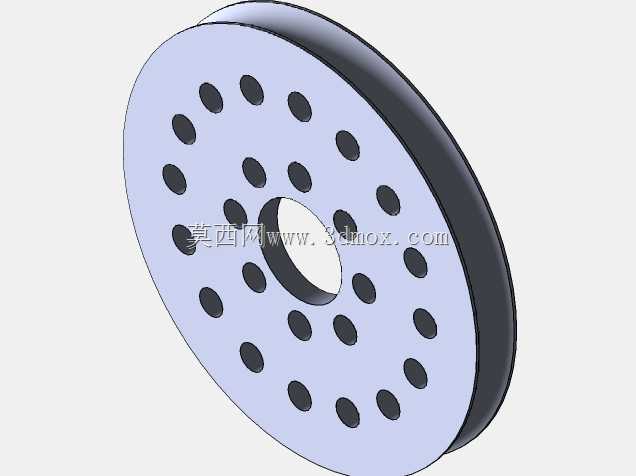

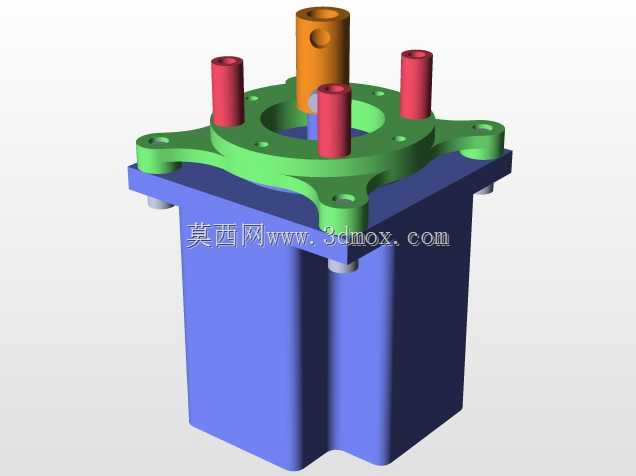

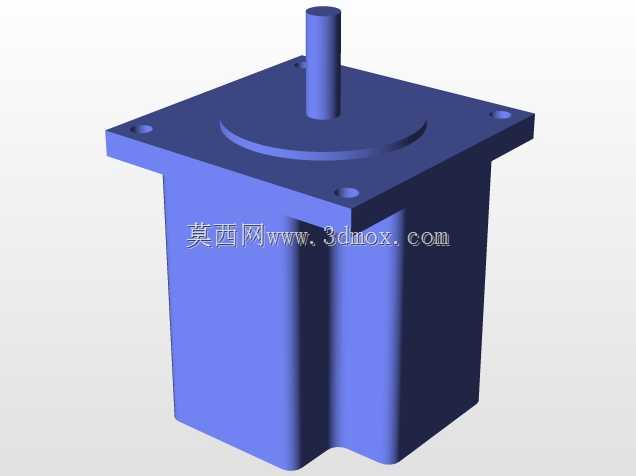

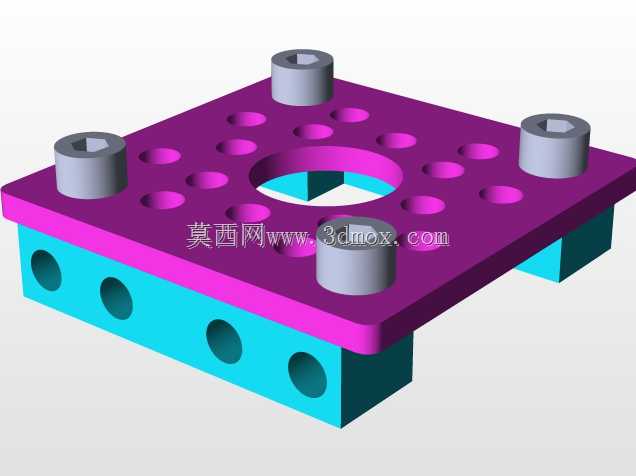

该桁架式承载臂主要面向户外移动拍摄、赛事转播、高空巡检等需要延伸拍摄点位的场景，作为摄像设备的延伸承载结构，可在不额外搭建大型支撑台架的前提下，将摄像设备输送到远离操作人员的指定位置，完成常规机位无法覆盖的画面采集，尤其适用于狭窄通道、低空近景、高危区域的拍摄作业，避免操作人员进入危险环境，同时减少架体对拍摄画面的遮挡。整体采用三角形空间桁架构型，主承力杆件沿臂长方向通长布置，斜向腹杆按等间距交错排布，所有杆件连接节点采用板件拼接固定，在保证整体结构刚度的前提下，尽可能降低架体自重，减少前端负载对根部安装位的弯矩载荷。臂身沿长度方向预留了多组标准化安装孔位，孔位间距匹配常用摄像设备、补光模块、信号传输模块的安装尺寸，可根据实际拍摄需求灵活调整负载安装位置，同时预留了专用的线缆布设通道，电缆、信号传输线可沿桁架腹杆间隙规整排布，避免线缆在臂架伸缩或摆动过程中出现拉扯、缠绕问题，保障拍摄过程中供电与信号传输的稳定性。设计阶段优先考虑了加工落地的可行性，所有杆件均采用常规规格的型材加工，连接孔位可通过常规激光切割工艺完成加工，无需定制特殊刀具或复杂工装，普通机加工车间即可完成整臂的加工与装配，降低了单件制作的成本门槛。臂架根部设置有集成安装座，可直接与回转驱动、俯仰驱动模块对接，安装座的连接孔位匹配常用云台、回转支撑的安装尺寸，无需额外制作转接板即可完成装配，安装边界预留了足够的驱动模块容纳空间，不会出现运动干涉问题。臂架前端设置有双点位负载安装位，可同时挂载摄像设备与辅助配重，通过调整配重位置平衡前端负载力矩，降低驱动模块的负载压力，提升臂架运动过程中的稳定性，避免臂架出现抖动影响拍摄画面质量。整体结构的受力路径清晰，负载产生的弯矩通过主弦杆传递到根部安装座，腹杆主要承担剪切力与局部扭矩，各杆件的受力均匀，无明显的应力集中区域，在额定负载下的形变量控制在拍摄允许的范围内，不会因臂架变形导致画面出现偏移。
