校园项目概念自动驾驶小车结构设计

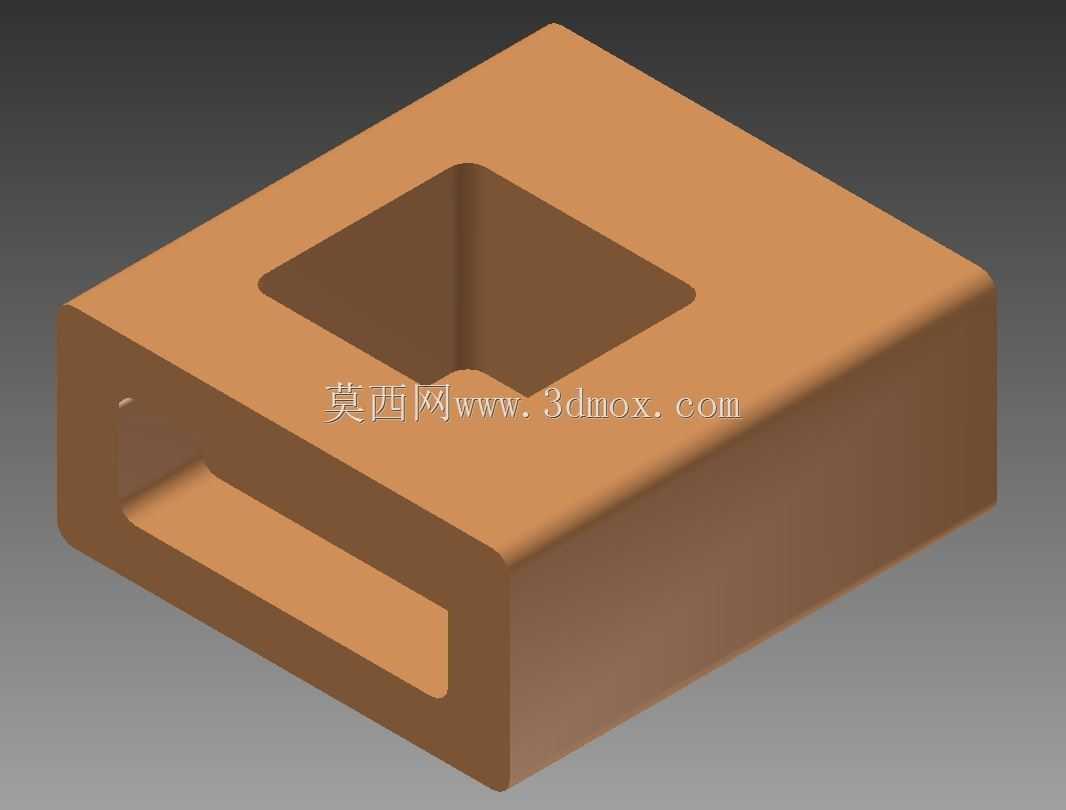

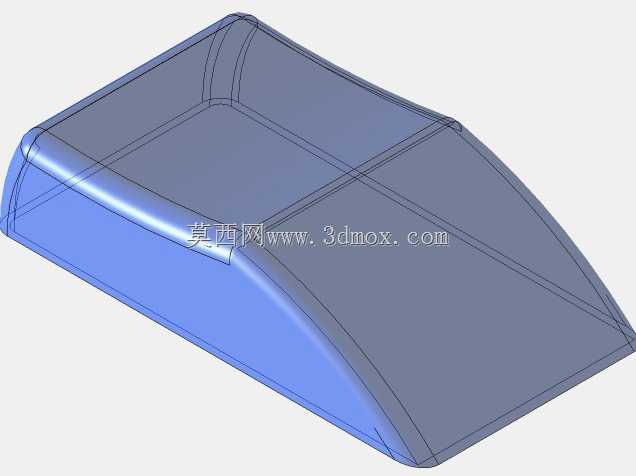

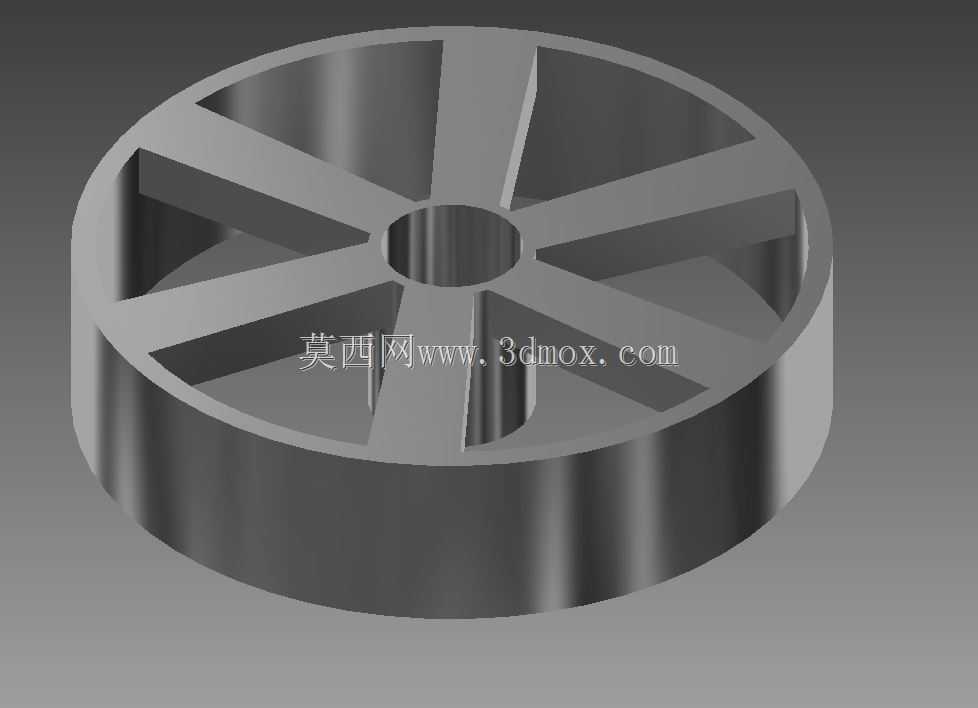

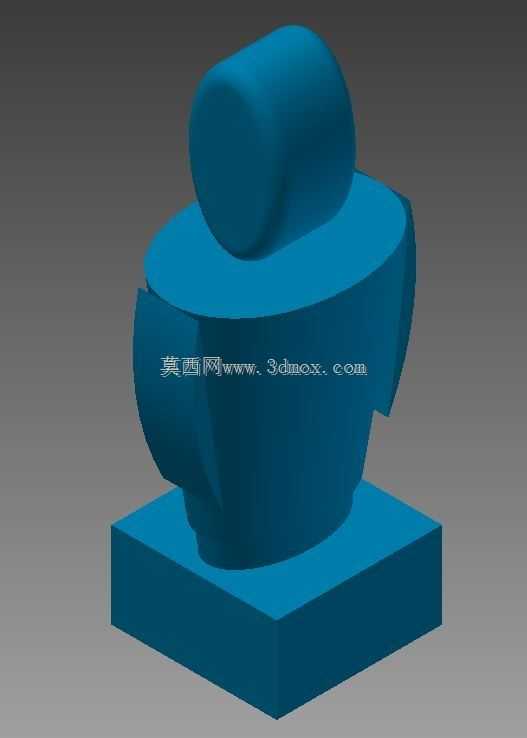

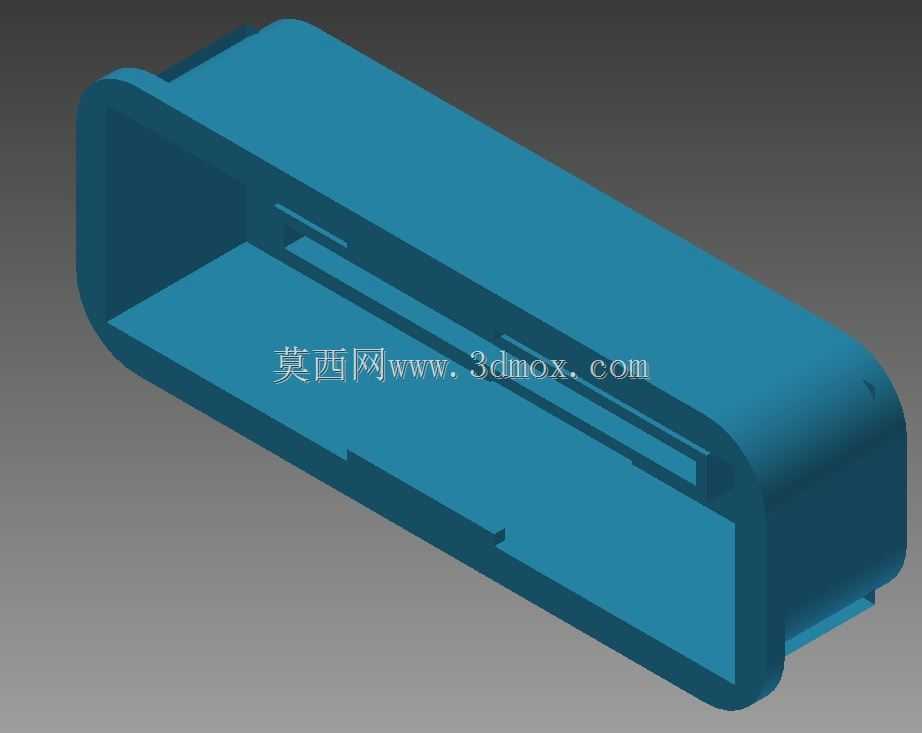

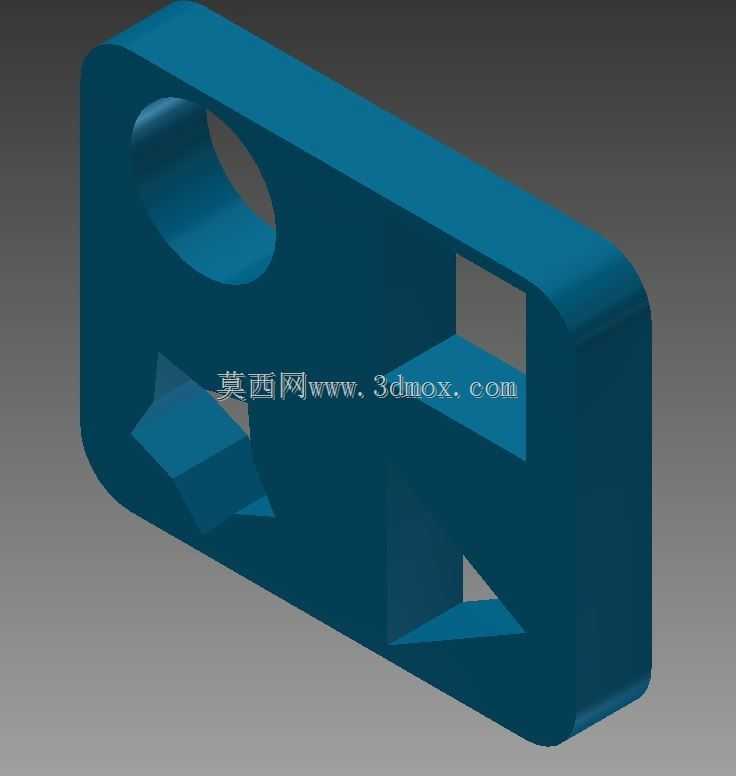

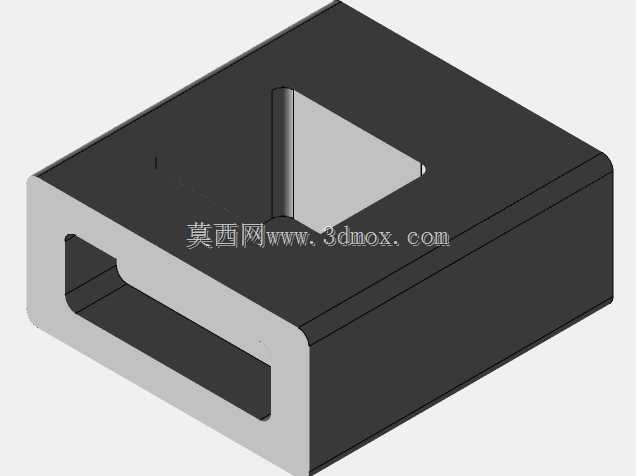

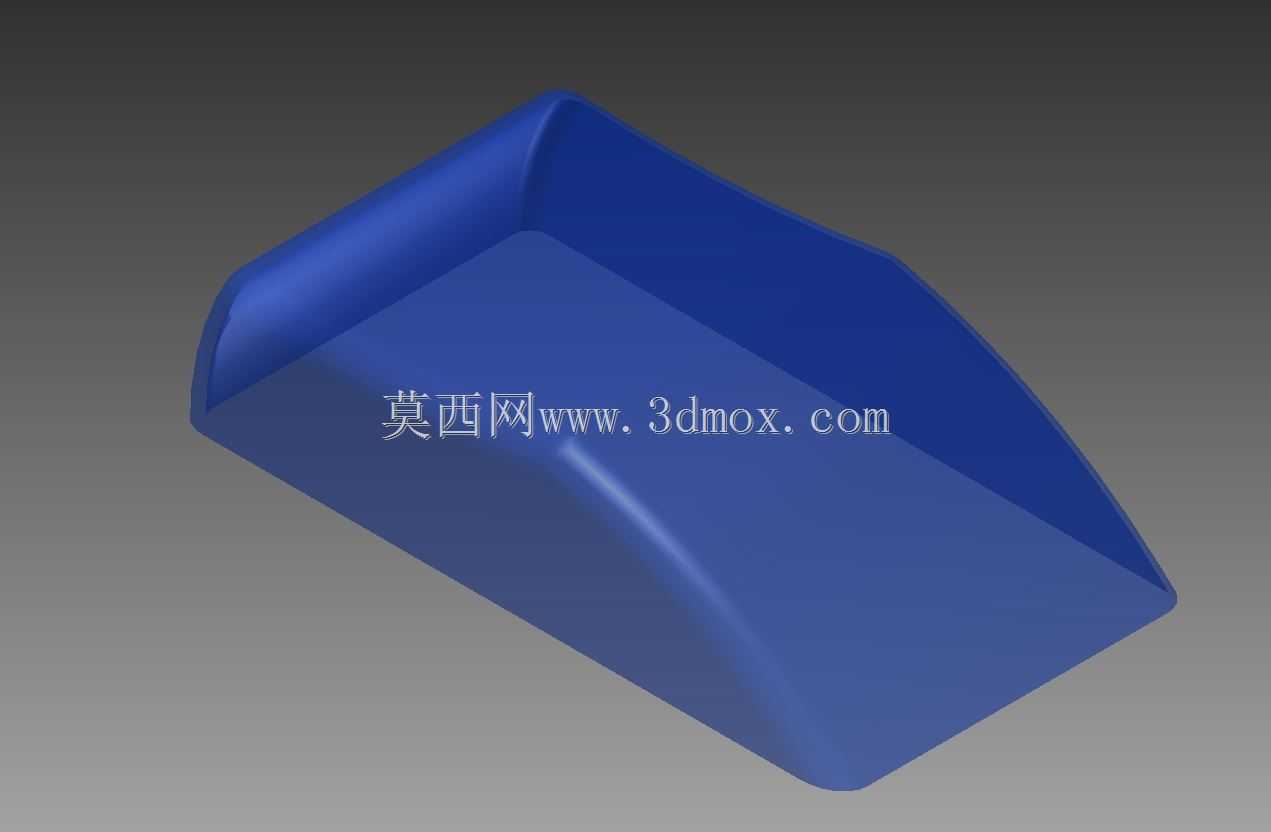

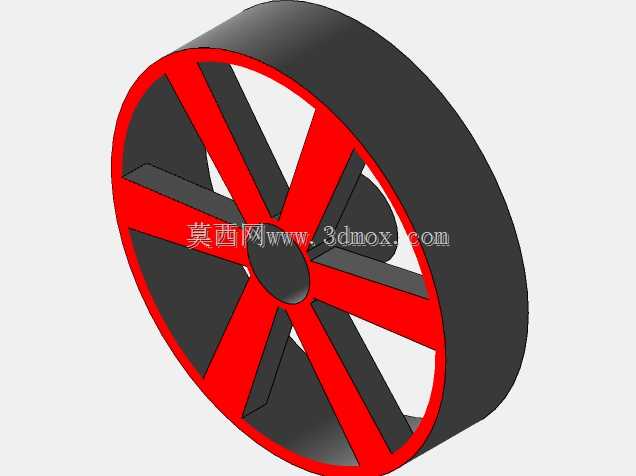

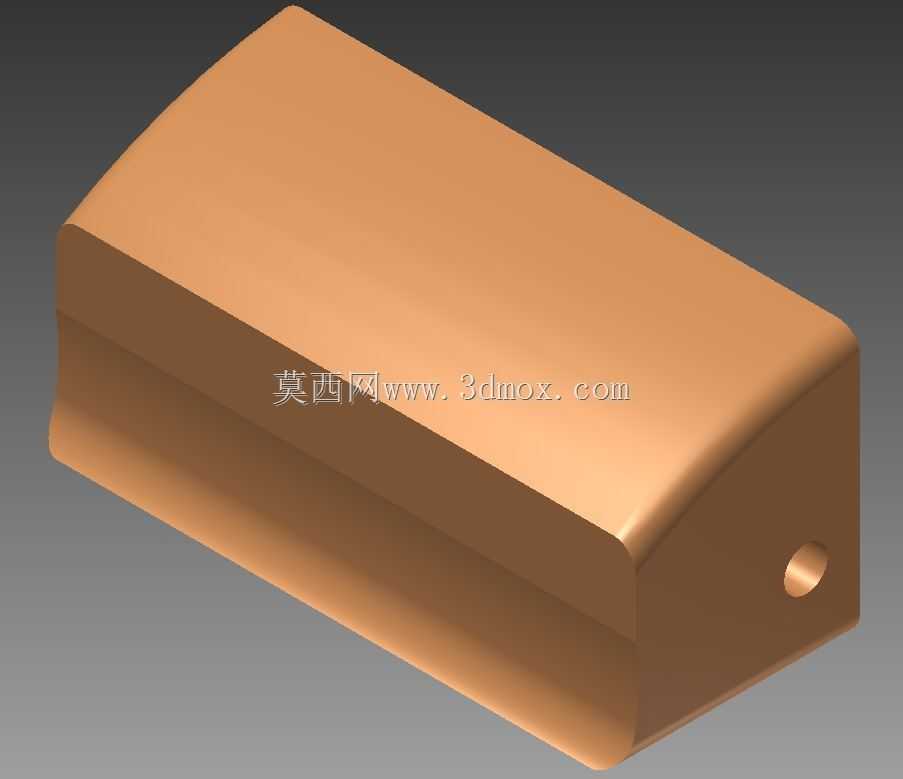

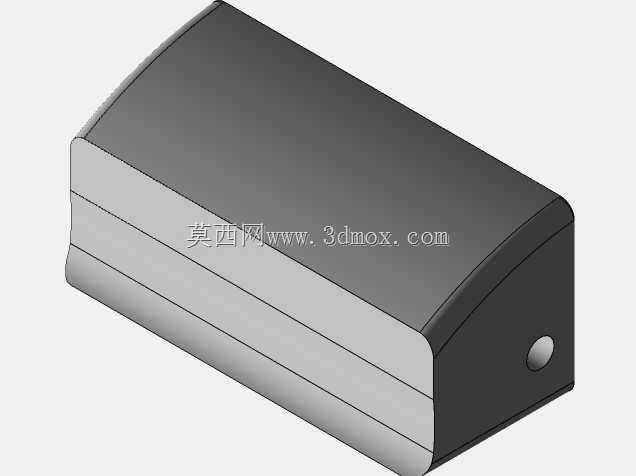

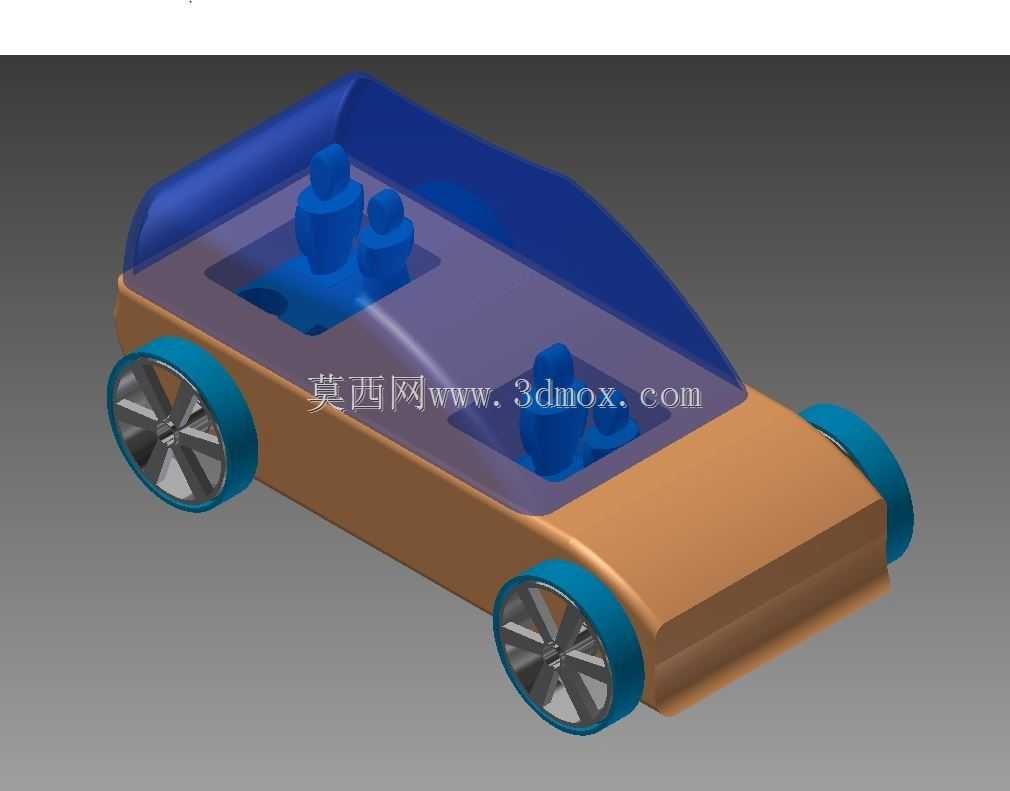

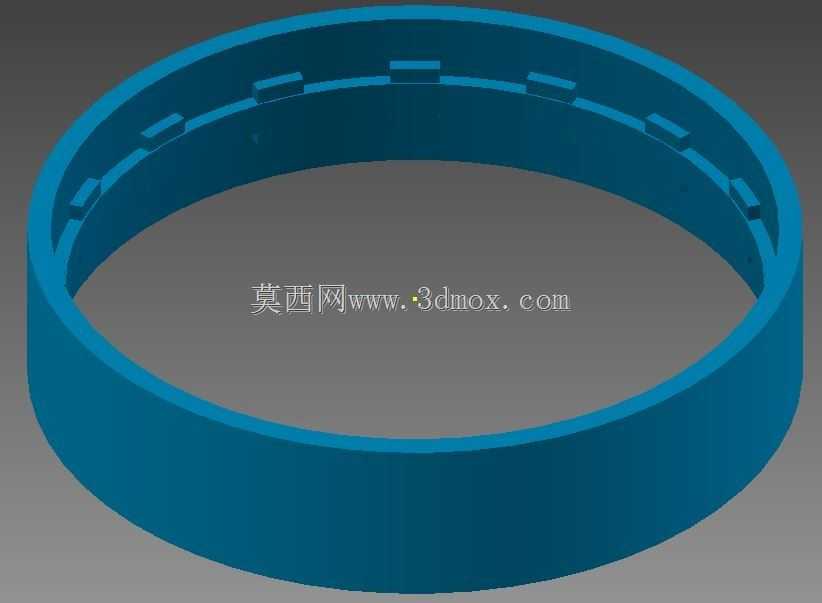

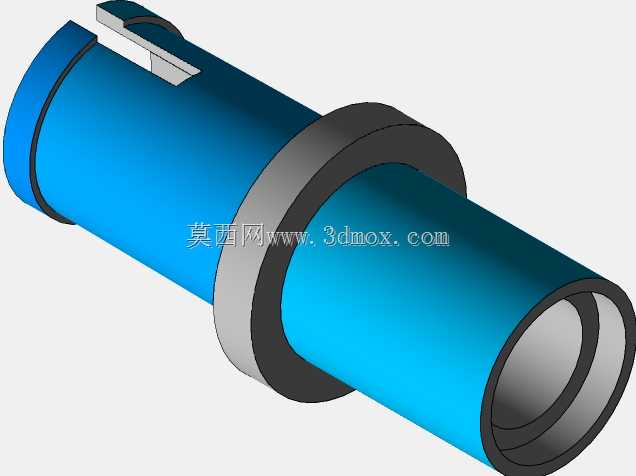

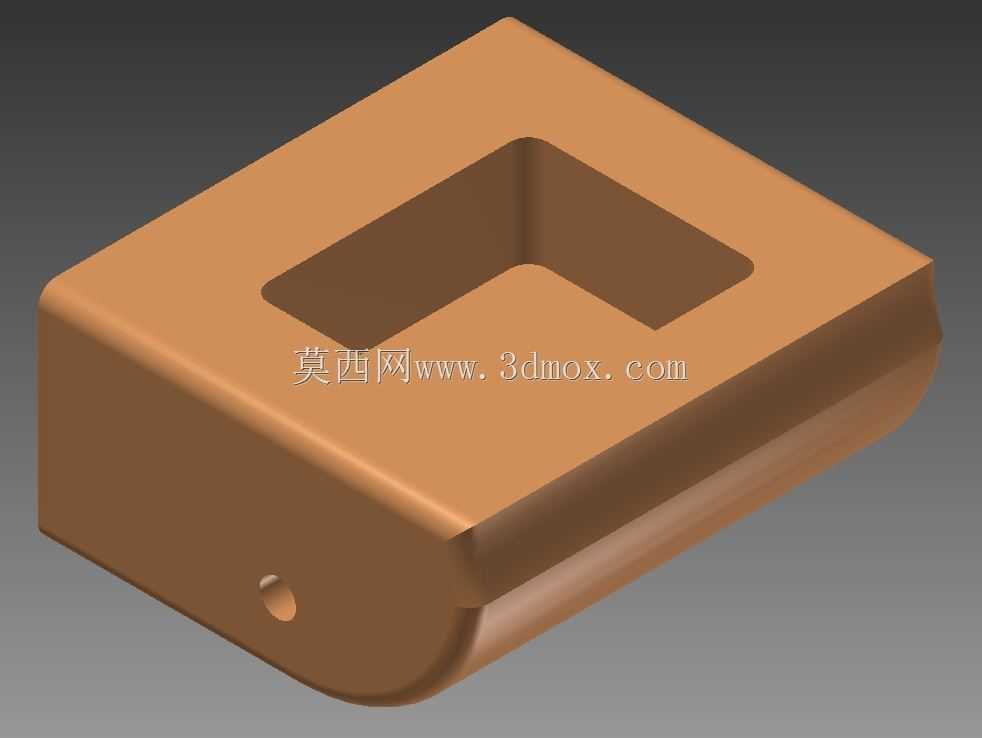

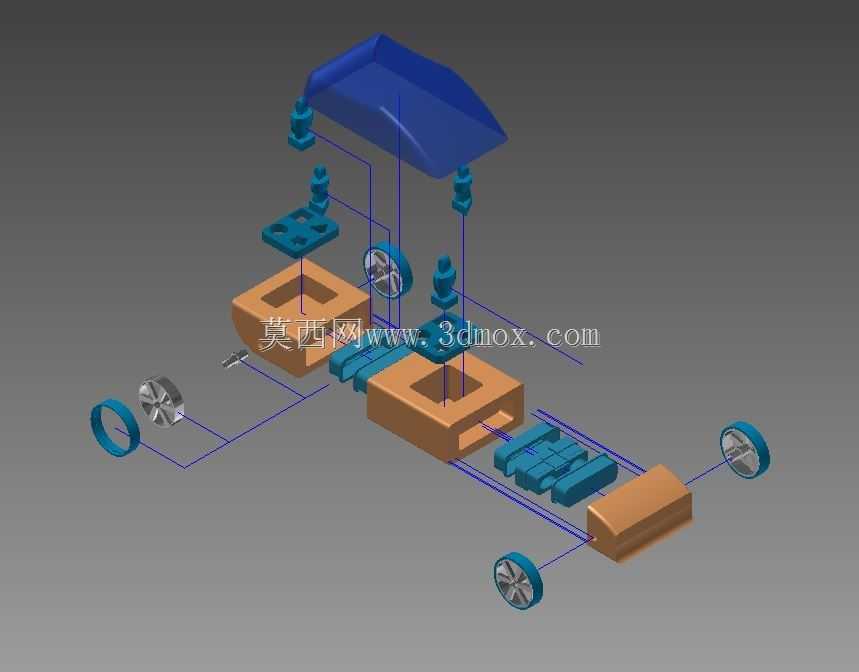

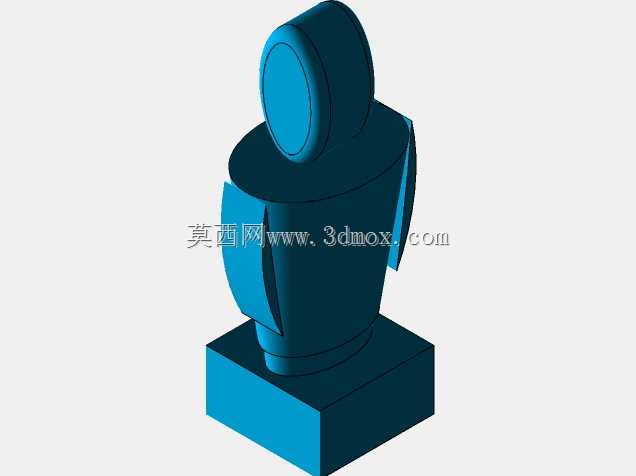

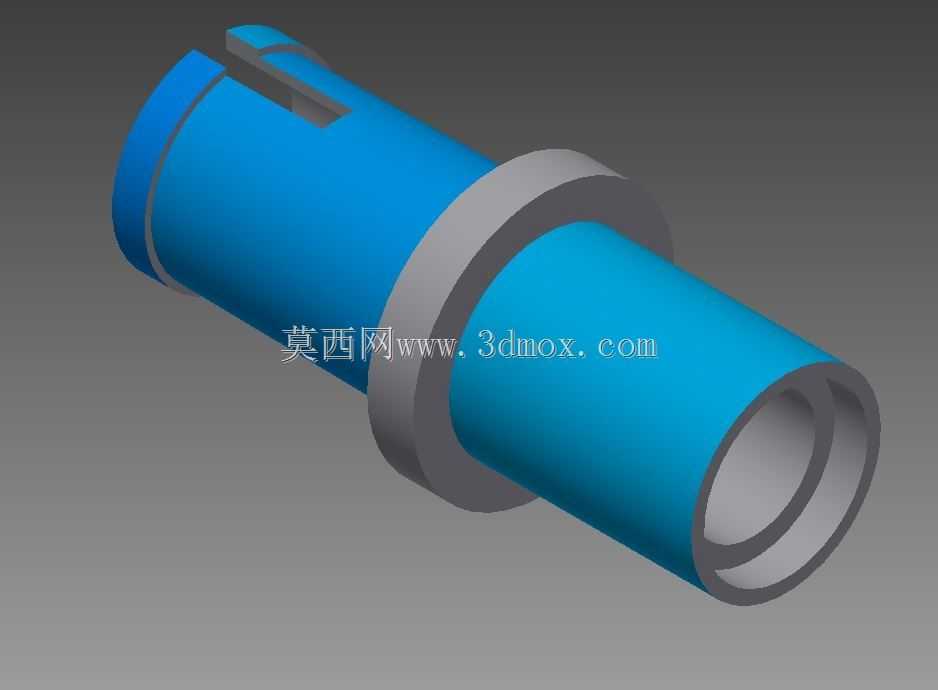

这款概念自动驾驶载具的设计初衷是面向校园科创实践场景，可作为智能驾驶算法验证的小型物理载体，也可作为科教类玩具的结构原型使用，适配中小学科创教育、高校工程实践课程的演示需求。从结构设计逻辑来看，整体采用一体化车身壳体布局，车身主体为承载式结构，预留了内部传感器、控制板、动力模块的安装空间，透明座舱罩采用半包覆设计，既可以直观展示内部乘员占位结构，也能为内部电子元件提供基础的防尘防护。车身侧面轮廓做了大圆角过渡处理，没有尖锐外凸结构，作为科教演示载体使用时可避免磕碰划伤，适配教学场景的安全要求。车轮采用独立轮位布局，轮辋与轮罩做了分色结构设计，轮距与轴距的比例经过调整，保证小车在平整路面行驶时的稳定性，轮拱位置预留了足够的跳动间隙，适配小型直流减速电机的安装空间，不会出现转向或行驶过程中轮胎与轮拱干涉的问题。座舱内部设置了多个人体占位模型，用于模拟不同座位布局下的车内空间利用率，也可作为传感器安装位置的参考基准，比如前置感知模块可布置在车头前端的平整区域，座舱顶部预留的平面可安装视觉摄像头、激光雷达等小型感知元件，车身底板位置预留了电池仓、控制主板的安装位，接插件的排布位置做了初步规划，避免线束与运动部件产生干涉。设计过程中重点考虑了3D打印加工的工艺可行性，所有壁厚均控制在1.5-2mm区间，没有小于0.8mm的薄壁结构，也没有大角度的倒扣结构，无需复杂支撑即可完成FDM工艺打印，降低原型制作的成本与难度。车身前后悬长度做了均衡设计，保证整车质心落在轴距中心附近，避免加速或制动过程中出现翘头、甩尾的问题，底盘最低离地间隙设置为5mm，适配实验室地砖、桌面等平整运行场景，无需考虑复杂非铺装路面的通过性需求。座舱罩与车身主体采用卡扣式连接结构，无需额外紧固件即可完成装配，方便后期拆装调整内部元件，也便于教学场景下的结构拆解演示。目前的结构版本中，连接器与插座的配合公差还在优化调整阶段，后续可通过调整卡扣的过盈量、接插件的安装定位槽尺寸，提升装配的顺畅度与连接可靠性，整体结构可拓展性较强，可根据不同的验证需求调整动力模块、感知模块的安装位置，适配不同的科创实验要求。
