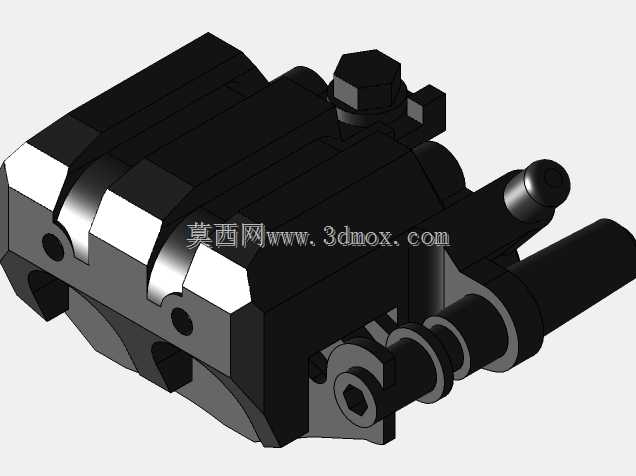

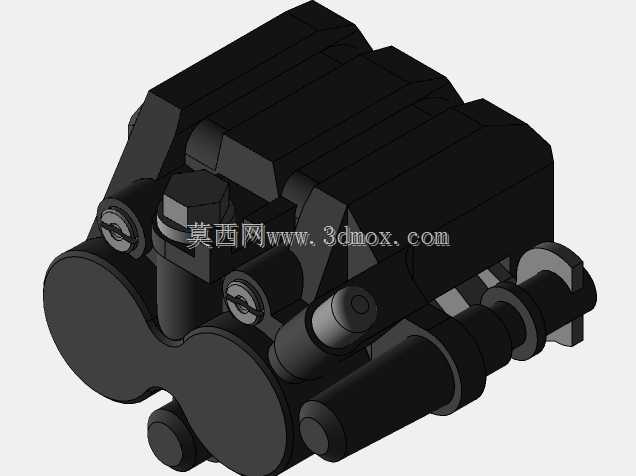

巴哈制动系统用CBX250卡钳结构设计

这款卡钳的设计适配巴哈赛事越野车辆的制动需求，这类赛事车辆常行驶在非铺装路面，颠簸、泥水、大载荷冲击是制动系统需要直面的工况，常规民用车辆的卡钳在这类场景下容易出现制动力不足、密封失效、安装位断裂等问题，因此这款卡钳在结构设计上做了针对性优化。从安装边界来看，卡钳的安装孔位完全匹配巴哈赛车常用的转向节安装接口，整体安装面的平面度控制在0.02mm以内，避免安装后出现卡钳偏磨、制动拖滞的问题，整体外形紧凑，在轮辋内部的占用空间经过反复校核，适配10寸到12寸的越野轮辋，不会在车轮跳动过程中与轮辐、转向拉杆发生运动干涉。功能特性上，这款卡钳采用双活塞对置布局，相比单活塞浮动卡钳，制动时两侧刹车片的受力更均匀，制动力输出线性度更好，在越野路面频繁点刹的工况下，能给驾驶员更清晰的制动脚感，不会出现制动力忽大忽小的情况；卡钳的油路采用内置式设计，减少了外接油管的接头数量，降低了越野工况下油管被飞石击打破损、接头渗漏的风险，活塞的防尘圈和密封圈采用耐泥水、耐高低温的特种橡胶材质，在-20℃到120℃的工作温度区间内都能保持稳定的密封性能，即使长时间浸泡在泥水中，也不会出现泥沙进入活塞腔导致活塞卡滞的问题。设计思路上，这款卡钳的主体采用高强度锻铝材质，在保证结构强度的前提下尽可能降低簧下质量，簧下质量的降低对于越野车辆的悬挂响应性、轮胎抓地力都有明显提升；卡钳的刹车片背板采用不锈钢材质，避免长时间使用后出现锈蚀粘连的问题，刹车片的摩擦材料配方针对越野工况做了调整，在沾有少量泥水的情况下依然能保持足够的摩擦系数，不会出现制动效能大幅衰减的情况。在实际装车使用中，这款卡钳的制动力矩可以满足巴哈赛车在30km/h时速下1.5米内完全停稳的要求，连续十次全力制动后，制动力衰减幅度不超过15%，完全满足赛事的高强度使用需求；卡钳的放油螺丝设置在卡钳本体的最高位置，更换制动液、排空气的时候操作更便捷，不需要反复调整卡钳角度就能完成排气作业，日常维护的便利性更好。
