SKF菱形带座外球面轴承FYTBK20三维设计

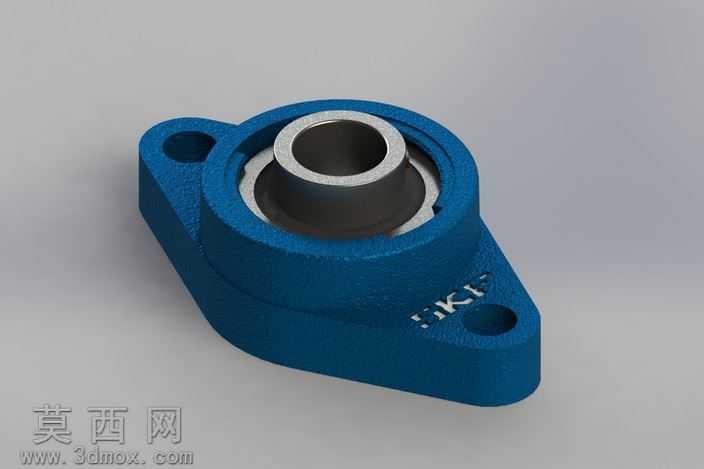

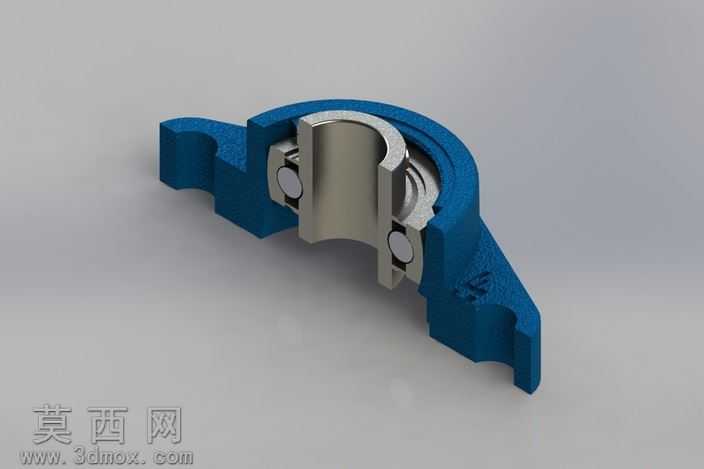

本作品为SKF品牌FYTBK20型号菱形带座外球面轴承的三维建模成果，建模过程严格遵循该型号轴承的官方尺寸规范，核心内径参数为20毫米，完整还原了带座轴承的全部装配结构。建模阶段采用自底向上的装配设计思路，首先完成内部滚动轴承核心部件的建模：依次构建内圈、外圈、滚动体、保持架的独立零件，其中内圈与外圈的滚道曲面通过旋转凸台结合曲面切除命令生成，严格匹配滚动体的接触曲率，保证后续装配的干涉检查结果符合真实装配逻辑；滚动体采用圆周阵列命令完成均匀排布，保持架的兜孔结构通过拉伸切除结合圆周阵列实现，精准约束每颗滚动体的活动间隙。完成轴承核心部件建模后，进行菱形铸造轴承座的建模：轴承座主体采用两侧对称的菱形法兰结构，两端设计有贯通的安装通孔，用于通过螺栓将轴承单元固定在安装基面；座体与轴承外圈配合的内孔采用过渡配合的尺寸公差设计，座体的铸造圆角、拔模斜度均按照实际铸造工艺要求添加，还原真实铸件的工艺特征，两侧的安装翼做了等强度的结构优化，在保证安装刚度的前提下减少不必要的材料冗余。材质与渲染阶段，为不同部件匹配对应真实材质：轴承座赋予蓝色铸铁烤漆材质，调整材质的粗糙度、反光度参数还原铸铁烤漆的哑光带微反光的质感；轴承内圈、外圈、滚动体赋予高碳铬轴承钢材质，添加金属抛光的反光效果与细微的表面纹理，还原轴承钢件的精加工表面质感；保持架赋予冲压钢板材质，调整金属哑光参数区分于滚动体的亮面质感。装配阶段严格按照实际装配顺序添加配合约束：内圈与滚动体添加相切配合，滚动体与外圈滚道添加相切配合，保持架与滚动体添加间隙配合约束，轴承外圈与轴承座内孔添加同轴心与轴向定位配合，完整还原带座轴承的真实装配关系，可通过爆炸视图展示各零件的装配层级，也可用于后续的传动机构装配仿真、安装干涉检查等工程场景，模型结构完整无破面，各零件特征参数可编辑，能够适配不同场景的二次修改需求。
