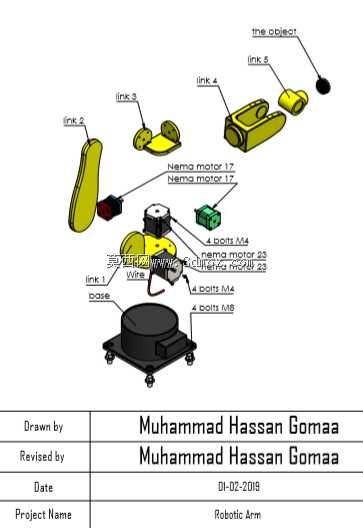

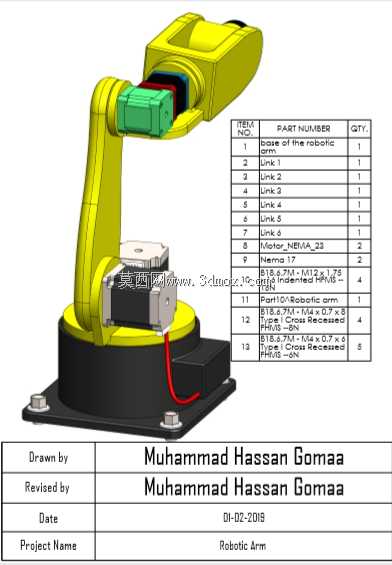

多关节工业机械臂三维结构设计

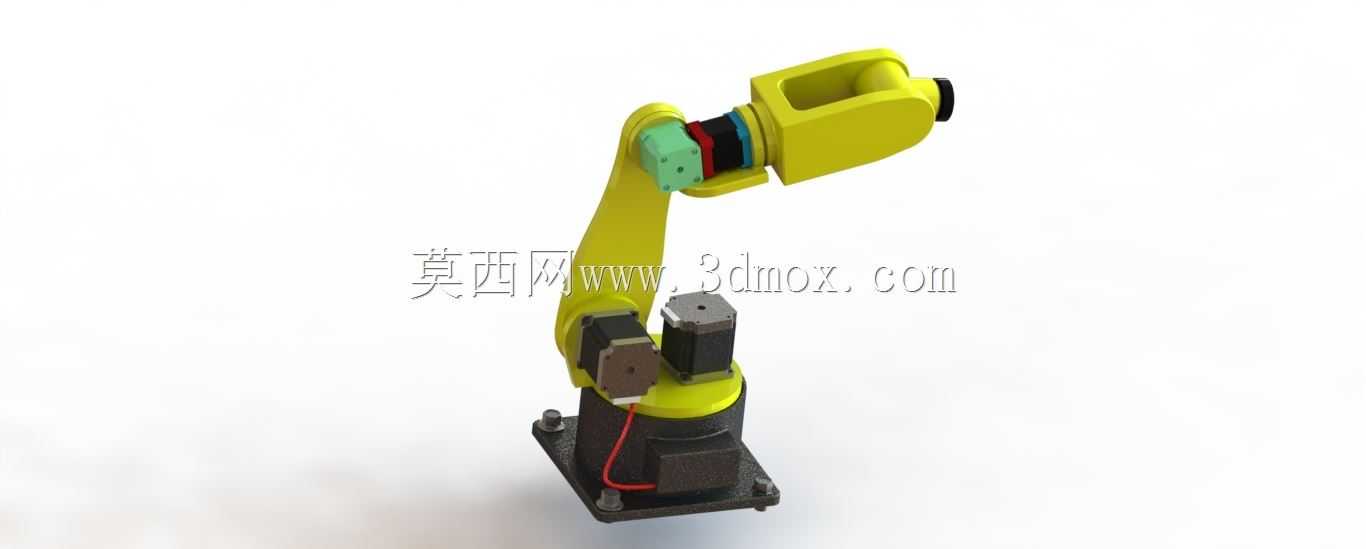

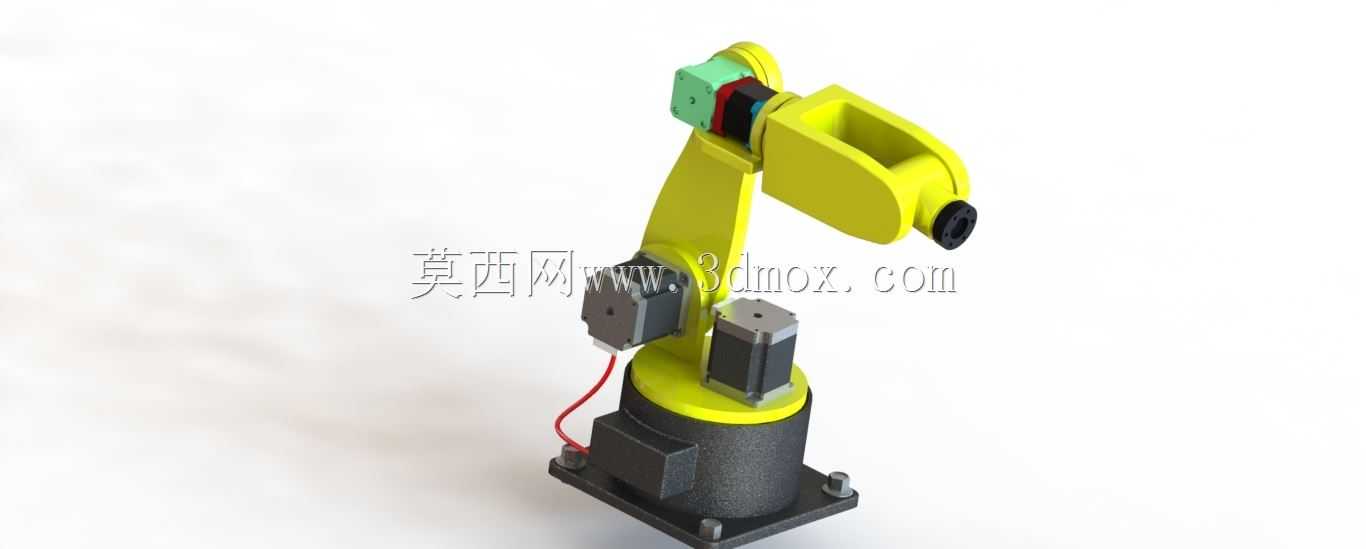

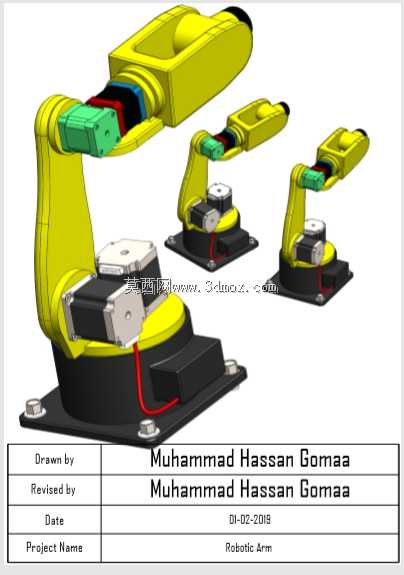

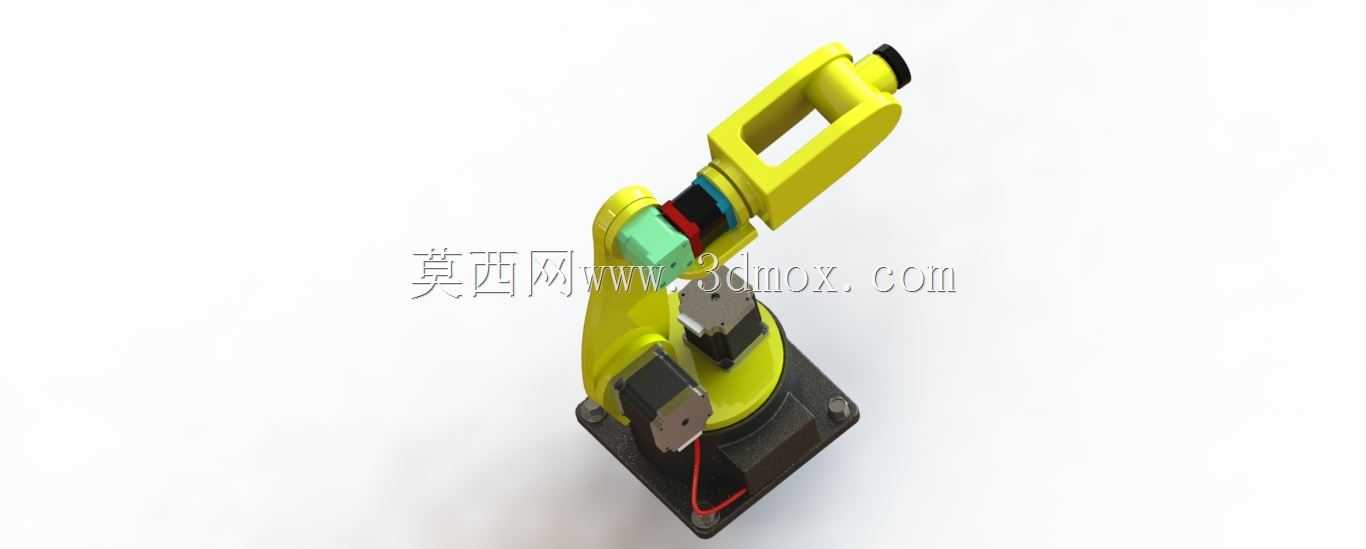

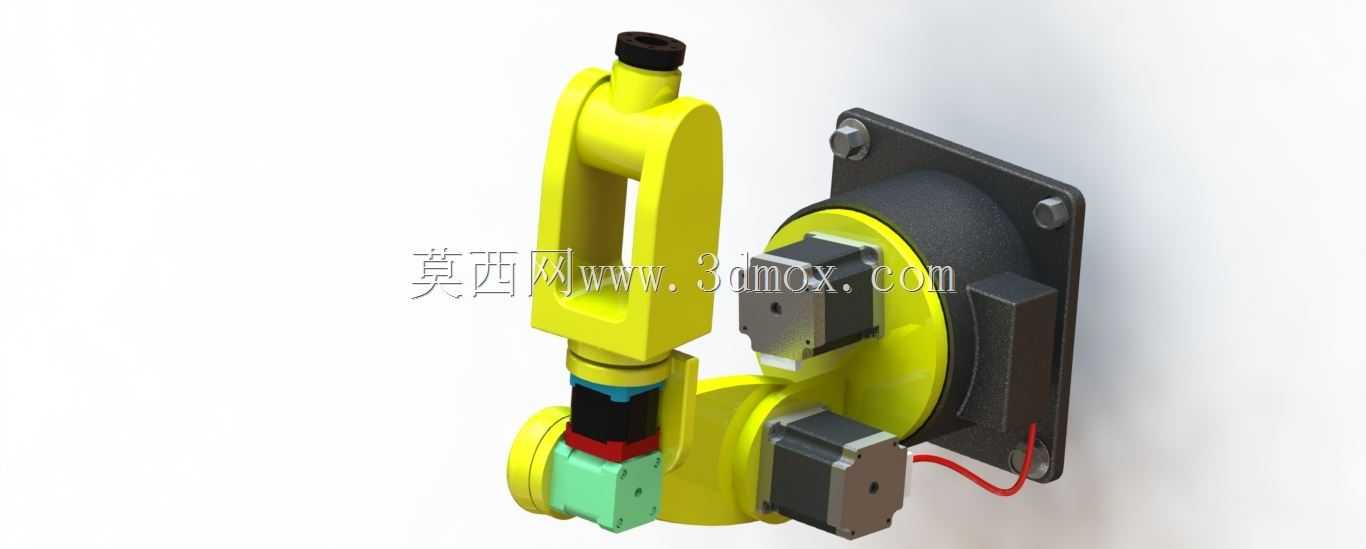

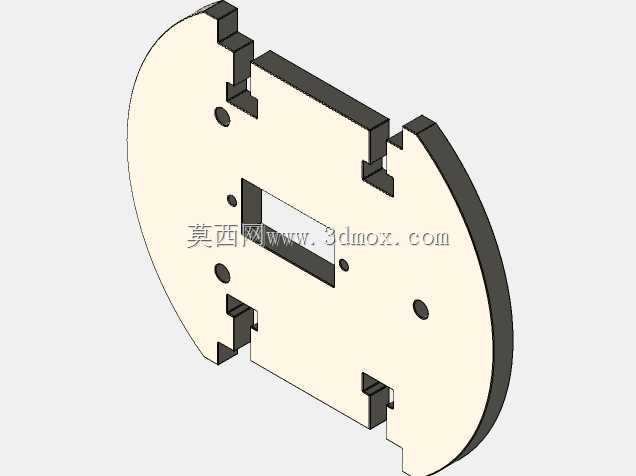

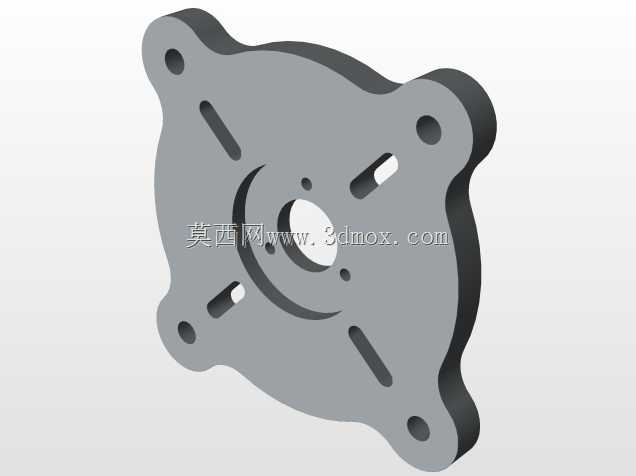

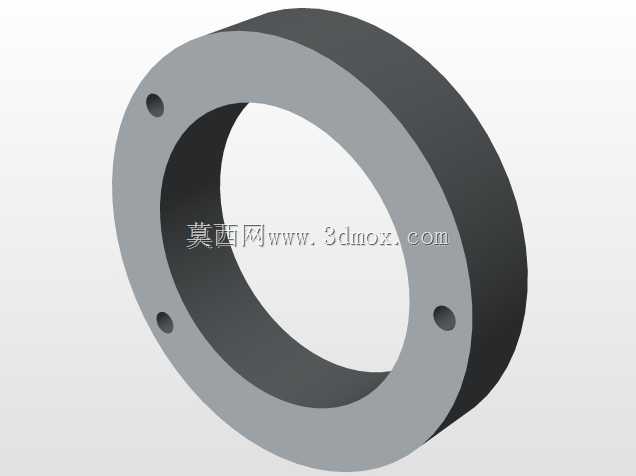

这款多关节机械臂的结构设计，核心瞄准3C电子装配、小型工件上下料、实验室精密移载这类对重复定位精度有要求的作业场景，区别于大负载重载机械臂，它的结构紧凑性优先，适配狭窄工位的安装需求。从安装边界来看，底座采用方形法兰安装结构，四个固定螺栓孔分布在底座四角，安装时需要预留的底座固定平面尺寸不超过200mm见方，底座总高度控制在120mm以内，整机展开后最大作业半径覆盖550mm范围，竖直方向最高抬升高度可达680mm，完全满足桌面级作业工位的空间要求，不会和周边的料架、输送线产生运动干涉。设计过程中优先考虑关节传动的刚性与轻量化平衡，大臂、小臂主体采用薄壁腔体结构，在保证结构抗扭强度的前提下尽可能降低运动部件自重，减少伺服电机的负载惯量匹配难度，每个旋转关节的驱动单元都采用侧装或内嵌式安装布局，避免驱动元件突出臂体外部，减少运动过程中的剐蹭风险。末端执行器安装法兰采用标准接口设计，可快速适配夹爪、吸盘、点胶头等不同作业工具，关节走线全部通过臂体内部的走线腔布置，外部没有裸露的拖链或线缆，既避免作业过程中线缆被工件勾挂，也能提升设备整体的整洁度。底座内部预留了驱动板、接线端子的安装空间，所有关节的动力线、信号线都汇总到底座内腔的接线排，方便现场布线时快速对接控制系统。从功能特性上看，这款机械臂具备四个旋转自由度，底座回转关节可实现360度全周旋转，大臂俯仰、小臂俯仰、末端旋转关节的运动角度都经过限位设计，在满足常规作业动作范围的同时，设置了硬限位结构防止软件限位失效时出现关节过冲损坏结构件。每个关节的传动部位都预留了润滑注油孔，后期维护时不需要完全拆解臂体就能完成传动部件的润滑保养，关节结合面都采用密封槽加密封圈的结构设计，可阻挡车间内的粉尘、切削液雾气进入传动腔，适配普通机加工车间、电子组装车间的常规作业环境，不需要额外加装复杂的外防护结构。设计时还对各关节的运动重心做了配平优化，大臂后侧的配重结构和驱动元件重量形成平衡，降低静止状态下关节制动器的负载，提升长时间停机保持位置的稳定性，运动过程中也能减少电机的持续出力，降低设备运行时的能耗与发热。
