改装赛车高性能动力单元结构设计

这套动力单元的结构设计围绕赛事场景的极端工况展开，核心目标是在紧凑的机舱安装边界内，实现动力输出的大幅跃升，同时兼顾高负荷运转下的结构可靠性与管路布局合理性。从实际应用场景来看，这类动力单元主要适配场地漂移赛、直线加速赛的改装赛车，这类赛事对引擎的瞬时扭矩爆发、持续高转输出能力有极高要求，常规量产动力单元的进气效率、燃油供给能力、散热冗余都无法满足赛事需求，因此需要对整个动力总成做集成化的改装设计。

设计过程中首先明确了安装边界约束，整体轮廓需适配前置后驱改装车型的机舱尺寸，横向安装宽度控制在680mm以内，纵向深度不超过720mm，整机含附属管路的高度不超过550mm，避免与机舱内的避震塔顶、防火墙结构产生干涉，同时预留出不小于30mm的检修操作空间，方便赛事间隙的快速维保作业。在功能特性上，这套动力单元集成了大流量进气组件、独立冷却回路、双瓶氮气喷射供给系统，进气道采用等长渐变截面设计，内壁做光滑导流处理，降低高转工况下的进气阻力，保证每个气缸的进气量均匀性；冷却系统单独设置了低温循环回路，针对进气歧管、机油冷却器做独立温控，避免持续高转下的进气温度过高、机油黏度下降导致的动力衰减。

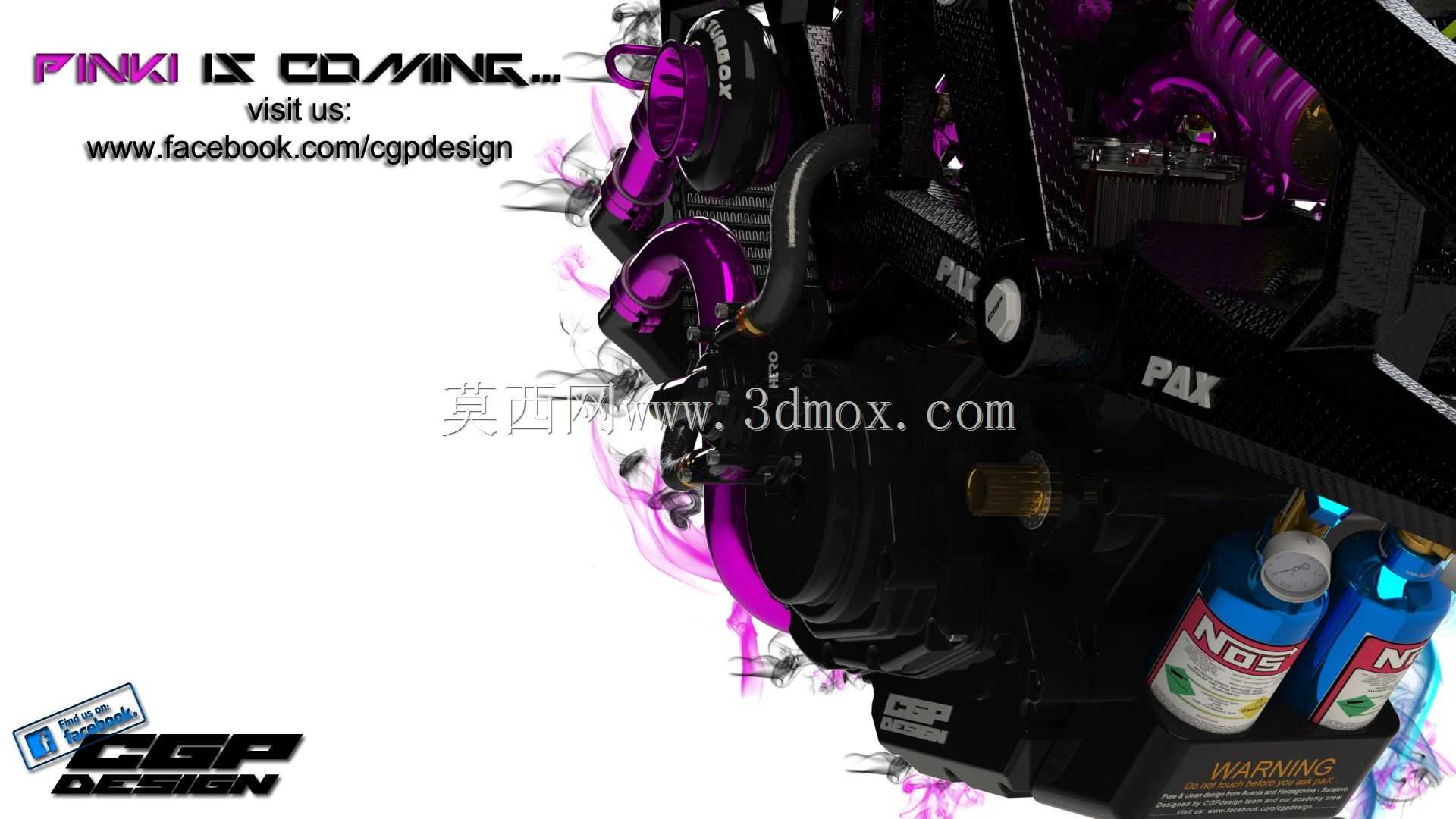

氮气增压系统的布局是设计中的重点，两个氮气瓶采用侧置固定结构，通过高强度支架与引擎缸体的加强筋位连接，固定点做了减震缓冲处理，避免车辆剧烈颠簸、急加减速工况下气瓶出现位移，供气管路采用大口径耐高压金属管路，走线沿引擎本体的加强结构排布，避开高温排气侧的热辐射区域，管路转角全部采用大圆弧过渡，降低氮气喷射时的流阻，保证喷射响应速度。引擎本体的外围附件做了集成化整合，发电机、空调压缩机这类非必要赛事附件全部取消，进一步缩减整机体积，降低附属机构的动力损耗；线束布局全部沿管路侧的走线槽固定，避免与运动部件、高温部件接触，外层包裹耐高温隔热护套，提升极端工况下的电气可靠性。

从结构强度设计来看，缸体周边的加强支架采用高强度铝合金材质，在保证结构刚度的同时控制整机重量，所有外接部件的固定点都设置在缸体的原生加强筋位置，避免额外打孔导致的缸体应力集中，各管路的连接接头全部采用快拆式密封结构，既保证高压工况下的密封性能，也能满足赛事中快速更换部件的维保需求。整个动力单元的重心控制在曲轴中心线上方120mm范围内，尽可能降低安装后的整机重心，减少车辆激烈驾驶时的重心偏移影响，提升整车操控稳定性。
