库尔特虎钳定位止动装置结构设计

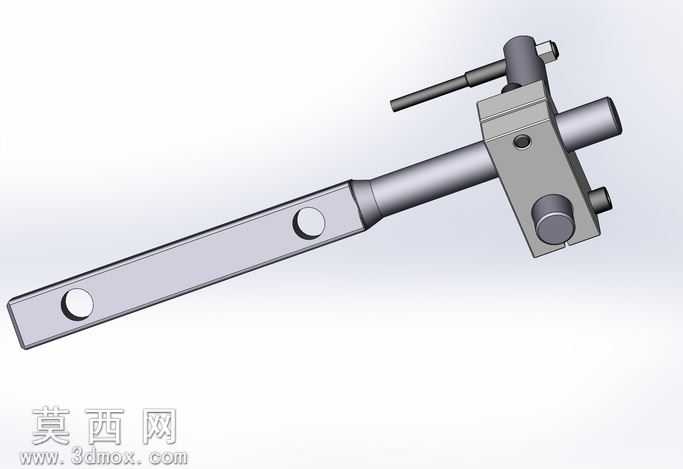

本模型为虎钳配套的止动定位装置，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工零件的尺寸公差与装配逻辑，对每一处结构特征都做了可制造性校验。模型整体以长条形安装杆为主体承载结构，杆身开设两处圆形定位孔，用于将止动装置固定在机床工作台或虎钳导轨的对应安装位，保证装置使用时的位置稳定性；杆身与夹紧调节模块衔接处做了阶梯轴过渡设计，既提升了结构强度，也避免应力集中导致的零件变形。夹紧调节模块采用滑块式结构设计，模块上集成了锁紧旋钮、调节手柄与顶紧触头，调节手柄采用偏心轮锁紧原理，扳动手柄时可带动内部锁紧机构动作，实现装置在导轨上的快速固定与释放；锁紧旋钮用于微调顶紧触头的伸出长度，适配不同规格虎钳的行程限位需求，顶紧触头采用圆柱端面接触设计，接触面积大，限位时不会对虎钳活动钳身造成压痕损伤。材质配置上，主体安装杆与夹紧模块基体采用45号钢材质，渲染时赋予磨砂金属质感，表面做发蓝处理的视觉效果，还原工业工装零件的真实外观；旋钮、手柄等操作件采用镀铬亮面金属材质，与基体形成视觉区分，也符合实际产品的零件材质搭配；所有棱边都做了0.5mm的倒角处理，既消除建模时的尖锐边，也还原实际零件的去毛刺工艺特征。设计思路围绕虎钳加工时的行程限位需求展开，针对普通虎钳加工重复定位精度差、钳身容易位移的问题，通过外置止动装置实现活动钳身的行程硬限位，批量加工时无需反复对刀，可有效提升装夹效率与加工一致性；整体结构无复杂异形零件，所有特征都可通过普通铣削、钻削工艺完成加工，制造成本低，拆装维护便捷，装置可适配多数标准规格的机用虎钳，通用性较强。建模过程中对所有活动零件都做了装配干涉检查，确保锁紧、调节动作顺畅无卡滞，各配合面的间隙设置符合机械装配的公差要求，可直接用于工程图导出与实物加工参考。
