竞技赛事用轮式升降作业机器人结构

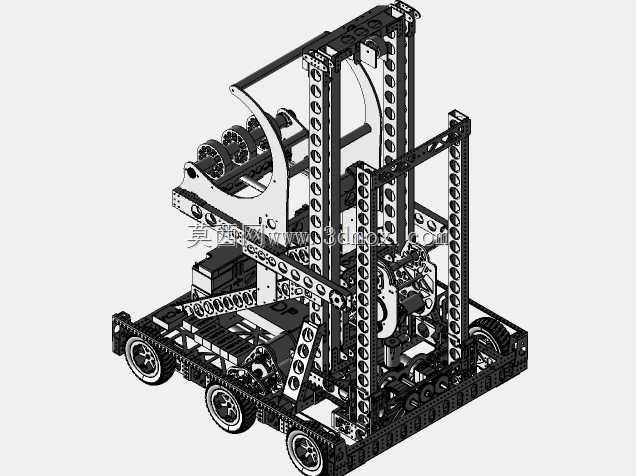

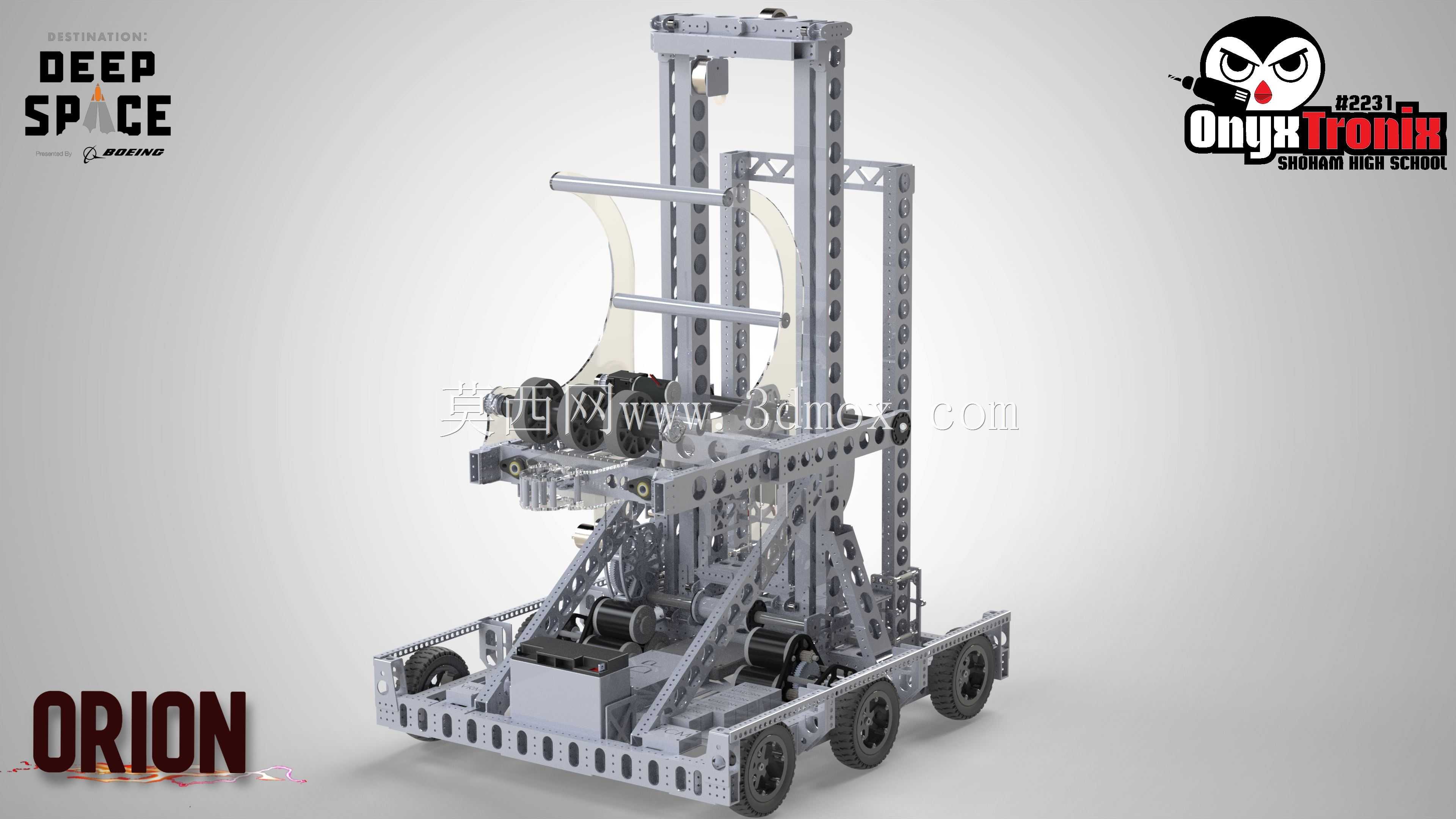

该轮式升降作业机器人主要面向青少年工程竞技赛事场景设计，可在限定场地内完成物料拾取、高位投放、障碍穿越等典型竞技任务，整体结构采用模块化铝型材搭建思路，兼顾装配调试效率与结构刚性需求。底盘部分采用六轮布局，两侧轮组独立驱动，可实现原地转向与小半径转弯，适配赛事场地内狭窄通道的通行需求，底盘框架预留了电池、控制器、驱动电机的安装位，所有电气元件的安装边界均经过空间校核，避免运动过程中与行走轮、传动部件产生干涉。上部升降机构采用双立柱龙门式结构，立柱沿垂直方向布置线性导轨，搭载由滚筒、柔性夹持件组成的作业执行端，升降行程覆盖赛事规则要求的低位拾取到高位投放的全高度区间，执行端的弧形夹持结构可适配圆柱形赛事物料的外形，夹持动作通过电机驱动连杆机构实现，夹持力可通过调整驱动电流进行适配，避免夹损物料或出现夹持脱落问题。整体结构的重心经过反复校核，底盘下部预留配重安装位，在升降机构升至最高位置、夹持满载物料时，整机重心仍落在轮组支撑多边形范围内，防止出现侧翻风险。走线设计上，所有动力线与信号线均沿铝型材槽道布置，升降运动段采用拖链收纳线缆，避免往复升降过程中线缆出现拉扯、磨损问题。各模块之间采用快拆式连接结构，可在赛事中场休息时段快速更换故障部件，无需整体拆解设备。轮组采用防滑橡胶材质胎面，适配赛事场地的PVC地胶表面，可提供足够的抓地力，避免急启急停、转向过程中出现打滑偏移。升降机构的传动采用同步带加直线导轨的组合，传动间隙控制在极小范围内，可保证高位投放时的位置精度，执行端的安装板预留了多组安装孔位，可根据不同赛季的任务需求快速更换不同的作业末端，无需改动主体升降与底盘结构，具备较强的任务适配能力。整机外部无尖锐突出结构，所有型材端面均加装防护端盖，符合赛事的安全设计要求，各运动副均预留润滑注油点位，可在日常训练过程中快速完成维护保养，延长结构使用寿命。
