棘轮飞轮式坡道储能小车结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:257158
  • 棘轮飞轮式坡道储能小车结构设计
  • 棘轮飞轮式坡道储能小车结构设计

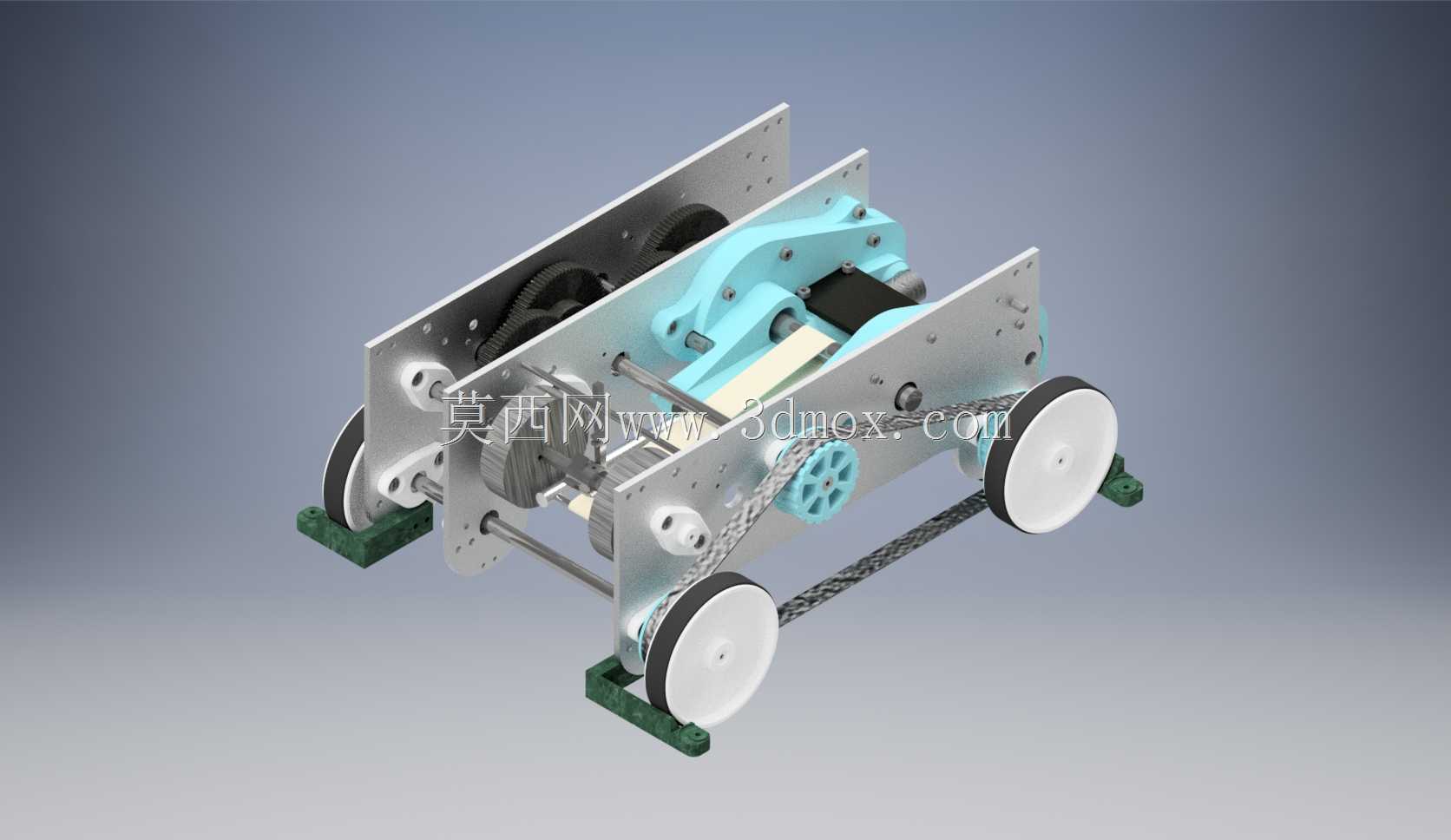

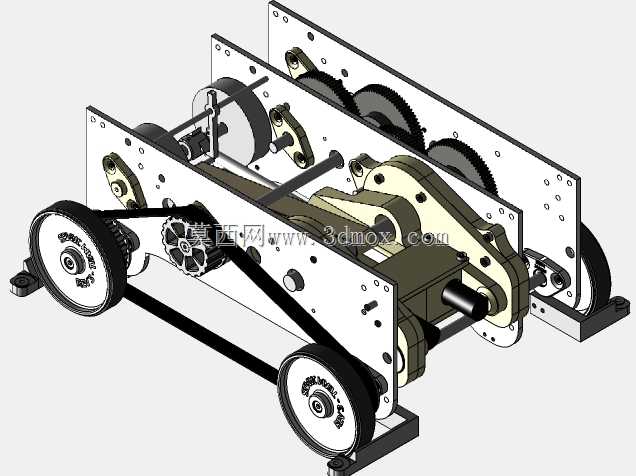

该装置属于无外源动力的机械式储能行走机构,核心应用场景为重力势能回收利用的机械原理验证、工程创新实训类的行走机构开发,可作为纯机械储能行走设备的原型参考,适配短距离无动力自主行走的工况需求,无需外接电源或燃料输入,完全依靠预先存储的弹性势能与飞轮惯量实现稳定行走。整体结构采用双侧立式钣金机架作为承载主体,机架通过多组横向连接轴实现刚性固定,所有传动部件均内嵌于两侧机架之间的安装空间内,有效控制整机横向尺寸,避免传动部件外露引发的运行干涉,底部行走轮采用三轮支撑布局,单轮前置、双轮后置,后置轮为驱动轮,通过轮轴与传动链末端的链轮刚性连接,前置轮为随动转向轮,搭配底部的硬质支撑脚垫,可在坡道释放初始阶段提供稳定的支撑定位,防止起步侧翻。动力存储单元采用两组对称布置的气弹簧作为蓄能元件,搭配棘轮棘爪式的快速释放机构,可在坡道下行过程中完成弹性势能的存储,当触发释放机构时,气弹簧存储的能量不会瞬间无约束释放,而是通过定比传动链路逐级传递。传动链路采用1/256的大减速比设计,从气弹簧输出端开始,依次经过齿轮减速组、链传动副,最终将动力传递至两个对称布置的飞轮上,飞轮采用大直径轮缘式结构,通过自身转动惯量存储动能,再通过同轴连接的链轮将动力输出至驱动轮,这种设计可将气弹簧瞬间释放的冲击能量转化为飞轮的平稳转动惯量,避免动力输出过猛导致车轮打滑或机构卡滞。设计过程中重点考虑了传动链路的同轴度控制,所有旋转轴均通过铜套与机架上的安装孔配合,轴端设置卡簧限位,防止轴向窜动,链传动副的中心距可通过机架上的腰型安装孔进行微调,保证链条张紧度处于合理区间,避免传动过程中出现跳齿或脱链问题。棘轮机构的棘爪采用扭簧复位结构,可保证蓄能过程中棘爪与棘轮可靠啮合,防止能量倒泄,释放时棘爪可快速脱离棘轮齿面,无卡滞风险。整机的安装边界可根据实训需求调整机架板材厚度与轮径尺寸,所有传动部件的安装位置均预留了调整余量,可适配不同劲度系数的气弹簧与不同转动惯量的飞轮,满足不同坡道长度、不同行走距离的测试需求,结构上无复杂异形零件,大部分构件可通过常规钣金切割、轴类车削加工完成,加工成本低,装配逻辑清晰,适合作为机械传动方案的验证载体,也可拓展应用于短距离无动力巡检、物料转运类小型行走设备的动力单元开发。
