多工位旋转作业转盘工作台结构设计

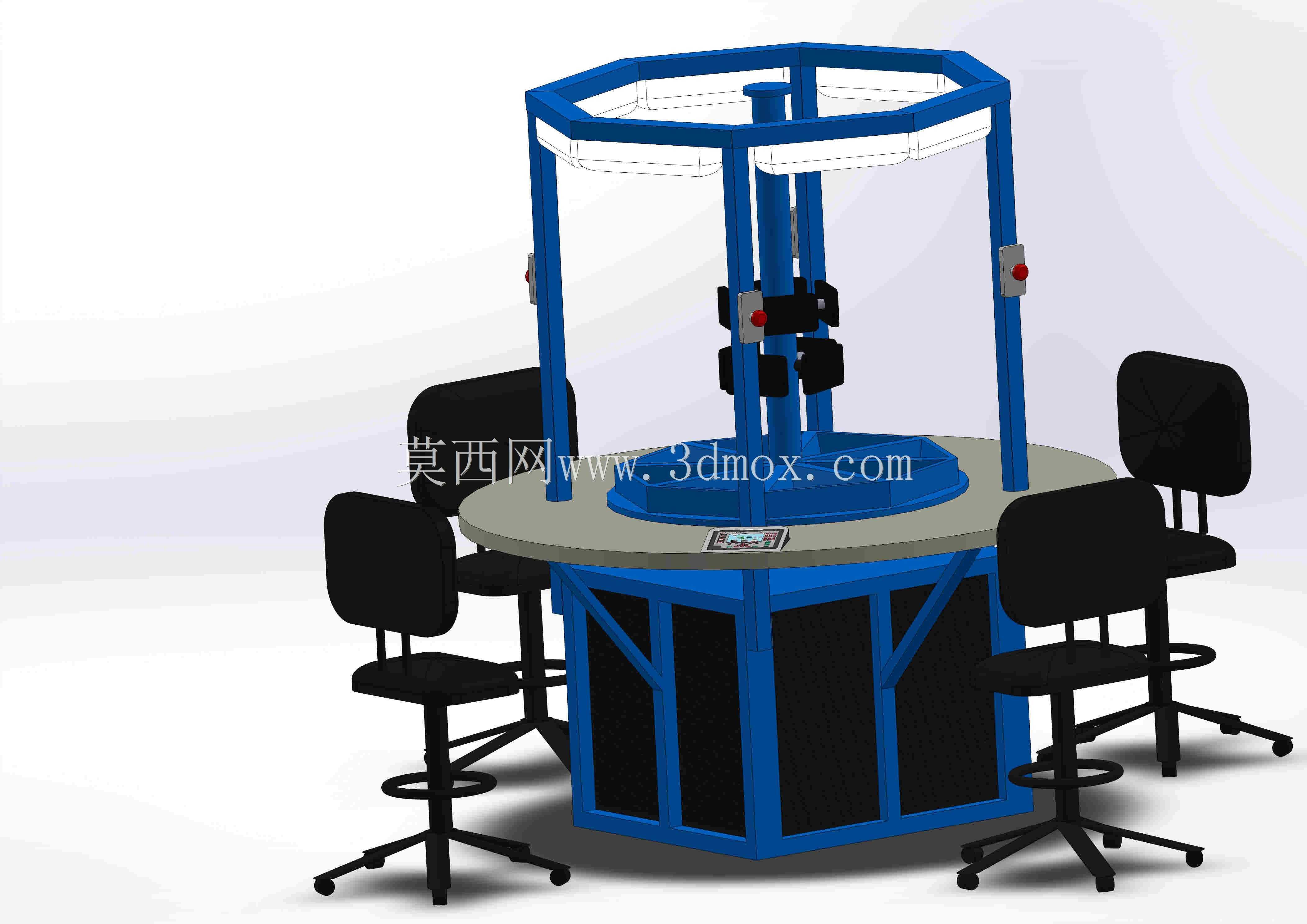

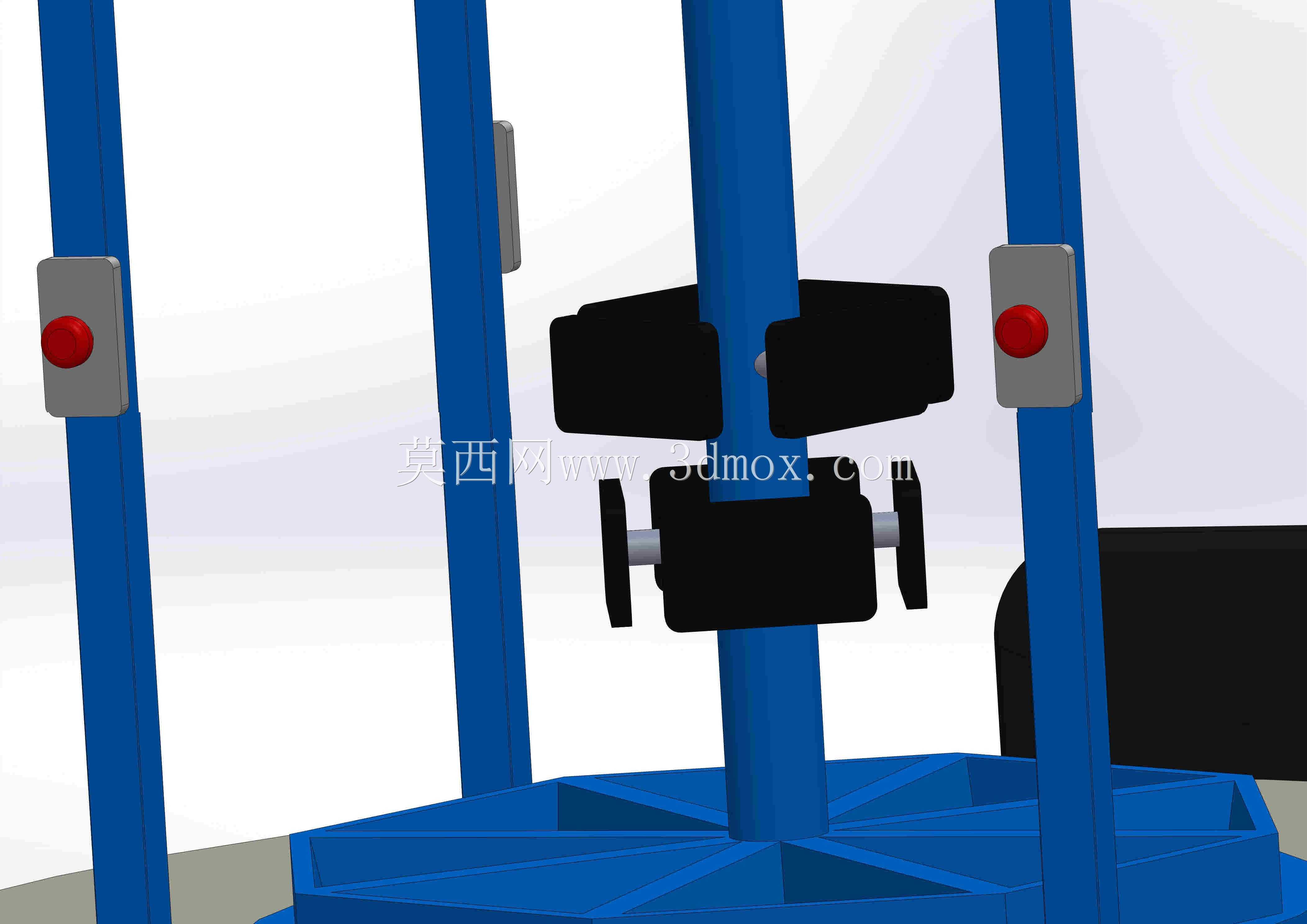

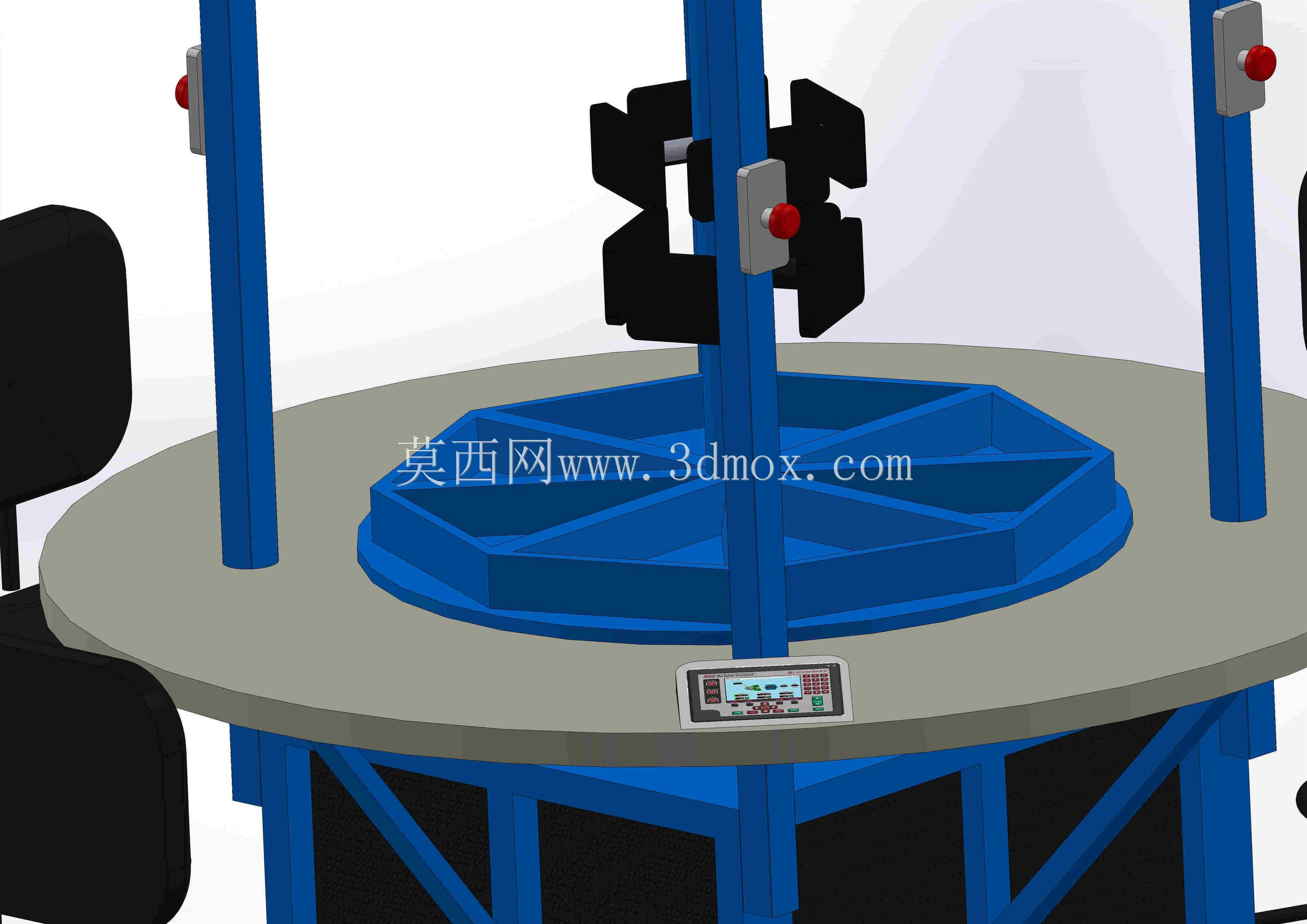

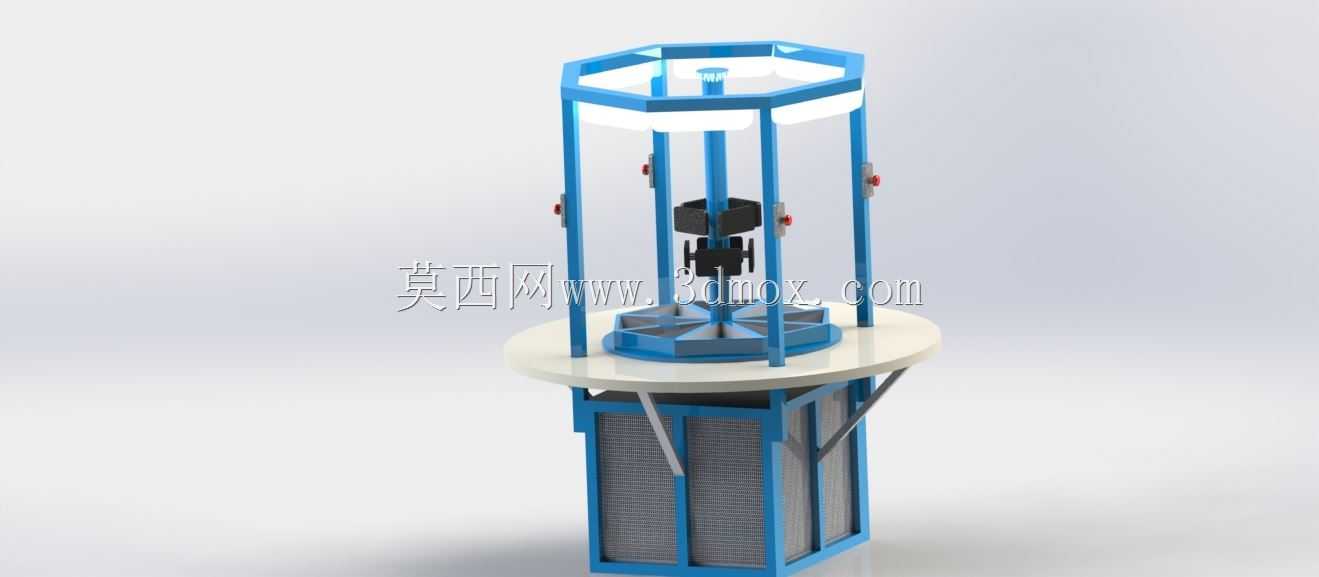

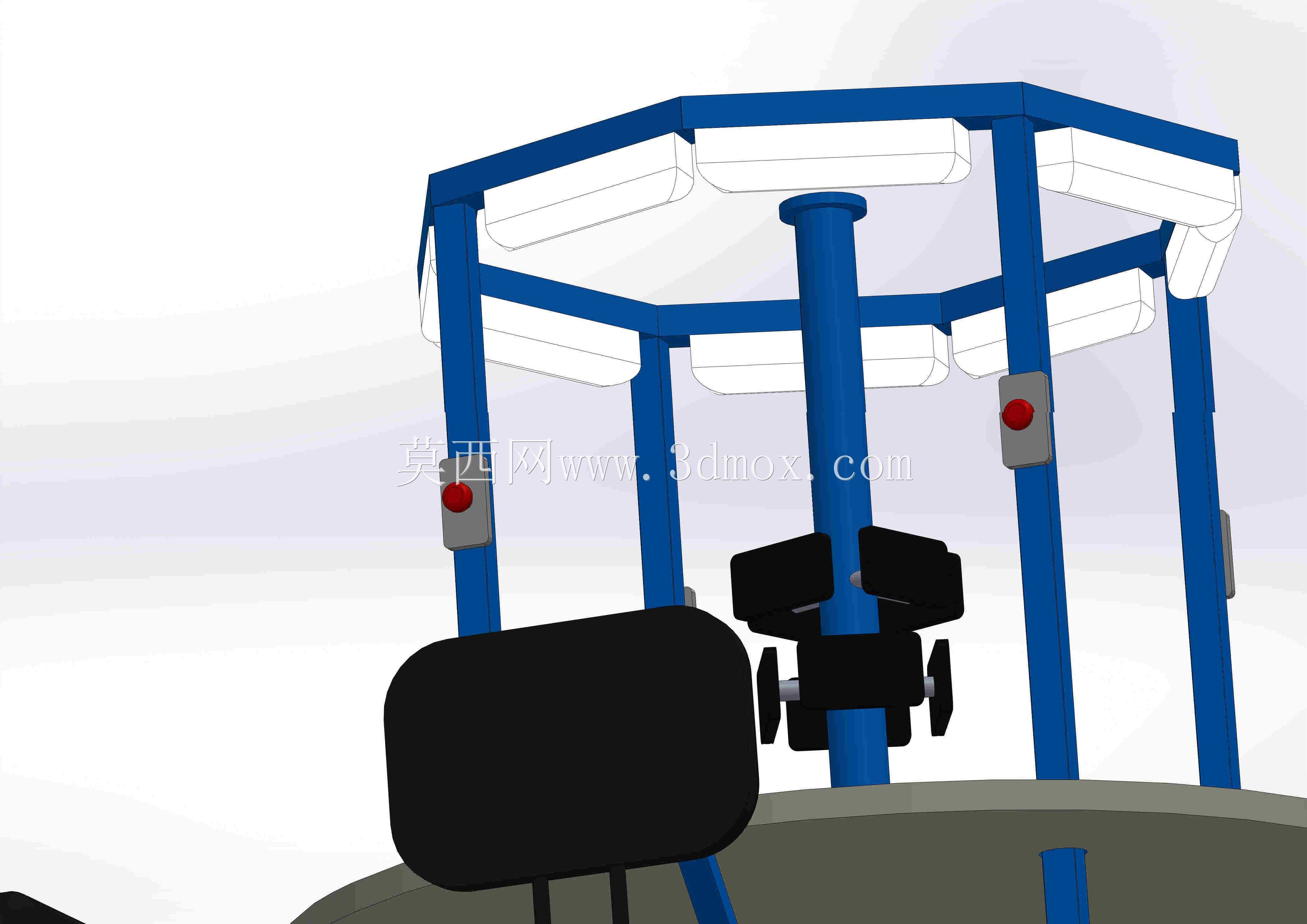

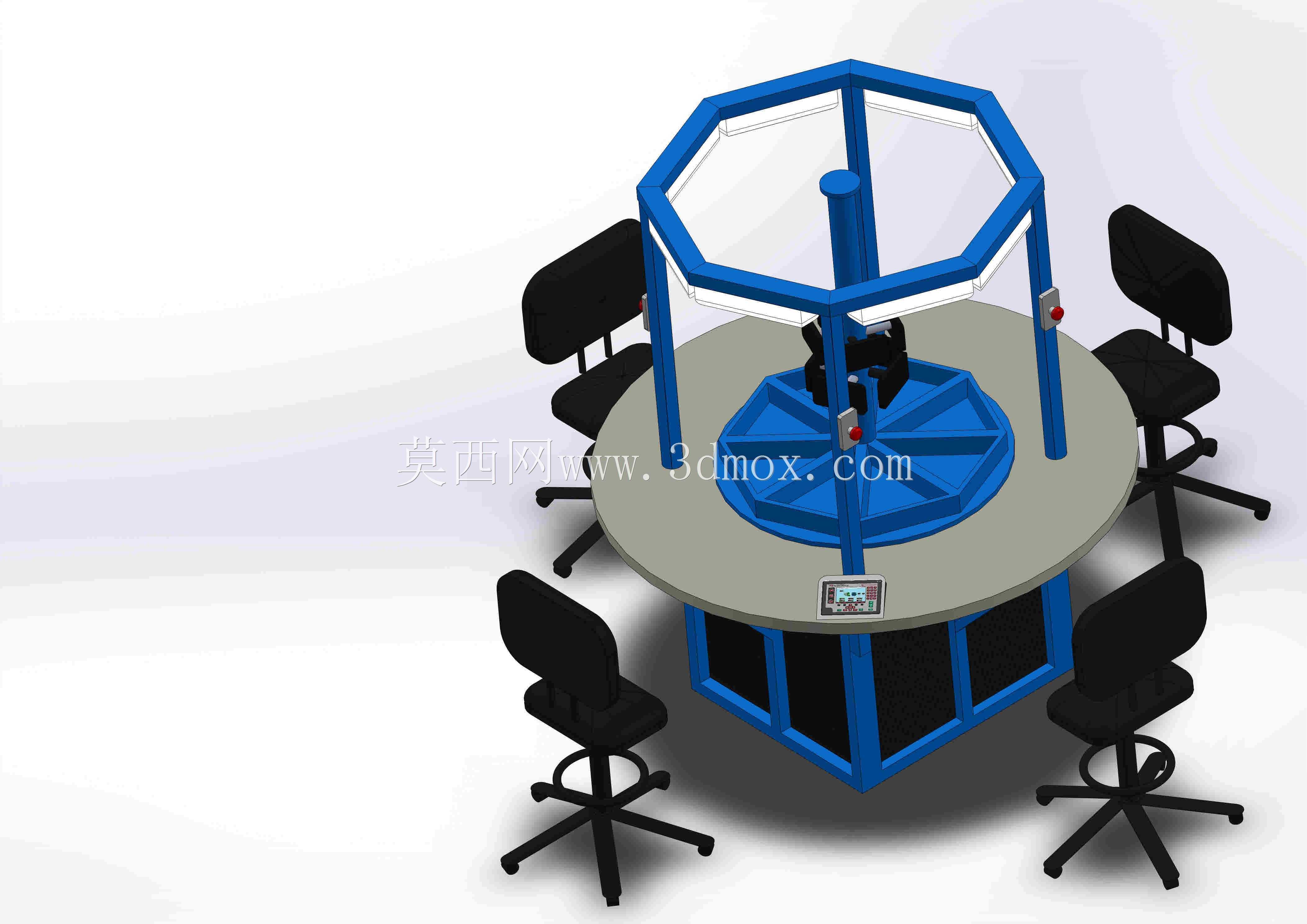

这款多工位旋转作业转盘，主要面向中小型零部件的集中装配、检测、工序流转类作业场景，在电子元器件组装、小型五金件分拣、轻工产品工序加工等场景中适配性较强，可替代传统直线流水线的分散工位布局，减少作业过程中工件的长距离搬运损耗，压缩车间内的工位排布占地面积。从结构设计逻辑来看，设备采用下部机架承重、中部转盘承载工件、上部框架做防护与功能拓展的三层架构，下部机架采用方管焊接成型的框架结构，外侧覆盖钣金护板，既可以内置驱动电机、导电滑环、控制线路等组件，也能为整个设备提供足够的配重，避免转盘带载旋转时出现重心偏移晃动的问题。中部转盘采用圆形台面设计，台面边缘均匀分布六个作业工位，每个工位对应配置可升降、可旋转的办公式作业椅，座椅高度调节范围适配1.5米至1.85米身高的作业人员坐姿操作需求，转盘台面距离地面的高度设置为750mm，符合常规坐姿作业的人机工程学尺寸要求，作业人员手臂自然放置时可刚好触及台面上的工件放置区，减少长时间作业的手臂疲劳。上部框架采用八边形的型材焊接结构，通过四根垂直立柱与下部机架刚性连接，框架内侧预留了照明灯具、作业指导书挂板、气动接头、电源插座的安装位置，每个工位对应的立柱位置设置了急停按钮，可在出现异常时随时切断设备运行动力，框架顶部可根据需求加装透明防护围挡，避免作业过程中工件从转盘边缘甩出。转盘的驱动组件设置在下部机架的中心位置，采用伺服电机搭配减速机构驱动，可实现定角度间歇旋转，旋转速度可根据不同工序的作业时长进行调整，每个工位的停位精度控制在±0.5mm以内，确保工件流转到对应工位时位置偏差不影响作业操作。设备的安装边界要求地面平整度误差不超过3mm/m，整体占地直径约2.8米，安装时不需要额外做地基预埋，直接放置在硬化车间地面即可，设备底部设置可调脚杯，可对整体水平度进行微调。转盘台面采用高密度耐磨板材制作，表面可根据作业需求铺设防静电胶皮、防油垫等功能垫层，台面中心区域预留了工件定位工装的安装螺孔，可根据不同的加工产品快速更换适配的定位治具，实现多品类产品的共线作业。设备的旋转支撑采用交叉滚子轴承，承载能力强，径向与轴向跳动量小，长时间带载运行也不会出现转盘下沉或者旋转卡顿的问题，导电滑环布置在旋转中心轴位置，可避免转盘旋转时上部的供电、供气线路出现缠绕打结的问题，保障各工位的供电供气稳定。
