增材制造设备精度校准检测基准件

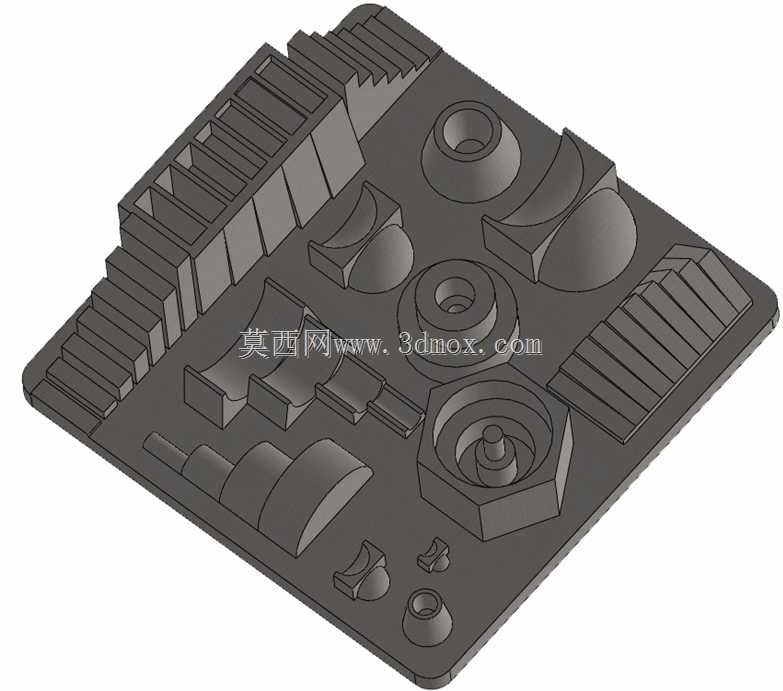

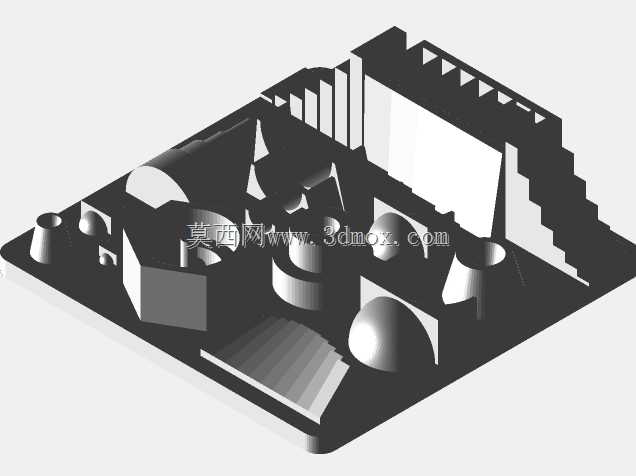

这套基准测试件的核心应用场景，是面向增材制造场景下的成型设备做全维度精度校验，不管是熔融沉积、光固化还是粉末烧结类的增材设备，都可以通过打印该测试件，完成设备实际成型能力的量化评估，替代过去零散、无统一标准的单特征测试样件，让不同原理、不同成型幅面的设备精度数据具备横向可比性。从结构设计逻辑来看，测试件采用一体化基板布局，所有测试特征都集成在同一平面基座上，不需要额外做支撑结构的二次设计，打印完成后不需要拆分零件，直接将整板放置在三坐标测量机、影像测量仪等检测设备上即可完成全尺寸检测，大幅降低测试环节的操作复杂度。基板上集成的测试特征覆盖了增材成型全维度的精度校验需求：阶梯排布的等厚肋条组，用来检测设备Z轴方向的层厚定位精度、台阶面成型的平整度，以及不同倾斜角度下的表面成型质量，可直观判断设备在斜面成型时的阶梯效应误差范围；多组不同直径、不同深度的圆孔、沉孔、凸台特征，覆盖从微小孔径到大尺寸安装孔的尺寸区间，用来检测XY平面的轴系定位精度、孔径成型的圆度误差、凸柱与孔位的同轴度偏差，同时可验证不同悬垂角度下内孔的成型塌陷情况；多组不同曲率半径的圆弧、球面、曲面特征，用来检测设备对连续曲面的插补成型能力，判断曲面轮廓度误差、表面纹理的连续性；不同宽度的窄槽、薄壁特征，用来测试设备的最小成型壁厚、窄缝成型的贯通性，验证小尺寸特征的成型极限；还有标准角度的斜面、垂直立面特征，用来检测设备成型时的角度偏差、立面垂直度误差，判断Z轴与XY平面的垂直度校准状态。在安装与检测边界上，基板采用规整的矩形外形，边缘预留了足够的装夹定位边，可直接适配三坐标测量机的通用工装平台，不需要额外制作专用夹具；所有特征的高度都控制在统一范围内，既保证不同特征的打印成型条件一致，也避免过高特征带来的打印变形干扰检测结果，检测时可直接以基板底面为统一测量基准，不需要额外做基准转换，减少测量环节的系统误差。在实际产线应用中，这类基准件除了用于新设备进场的精度验收，也可用于设备长期运行后的定期精度校准，比如更换喷嘴、调整光路、更换成型耗材后，打印一套基准件完成全特征检测，就能快速判断设备状态是否符合生产要求，避免批量生产时出现尺寸超差的零件损耗；同时也可用于不同成型材料、不同工艺参数的成型效果验证，通过固定的测试特征组，量化对比不同参数下的成型精度差异，给工艺参数优化提供可落地的实测依据。
