卡利普结构渐进式冲压模具设计

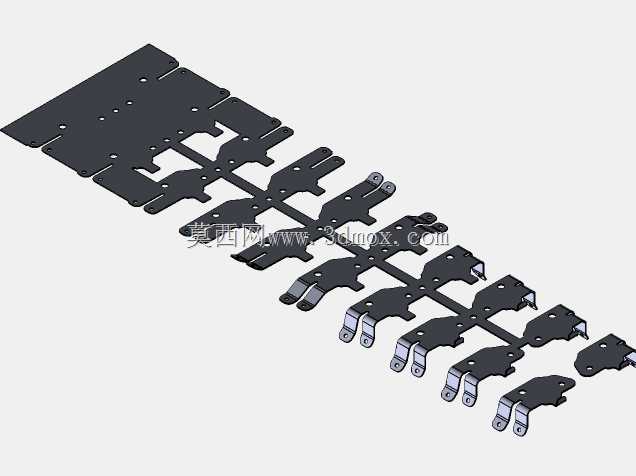

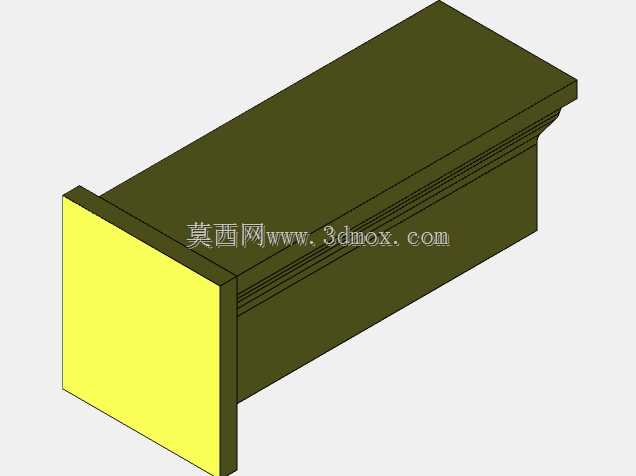

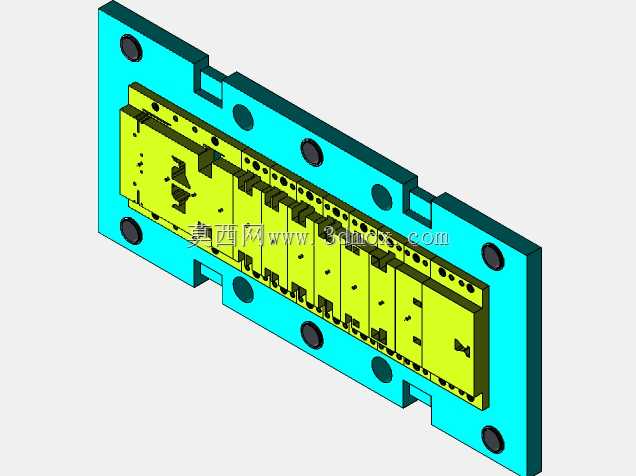

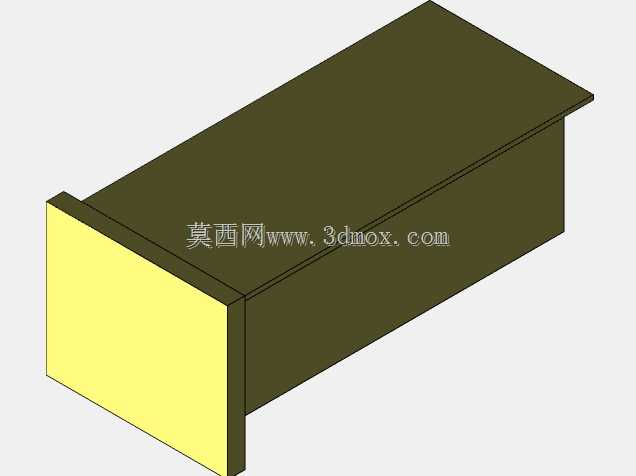

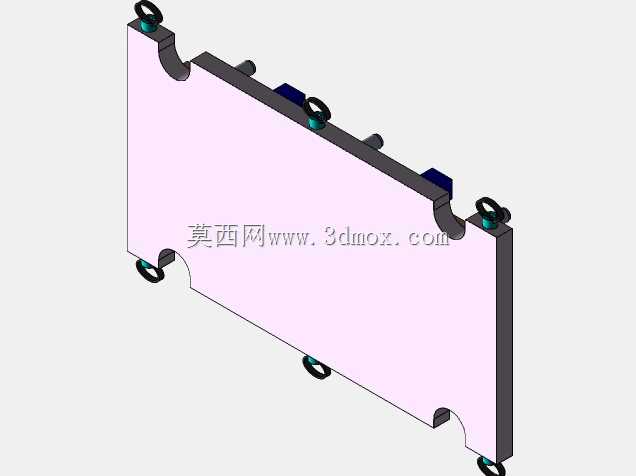

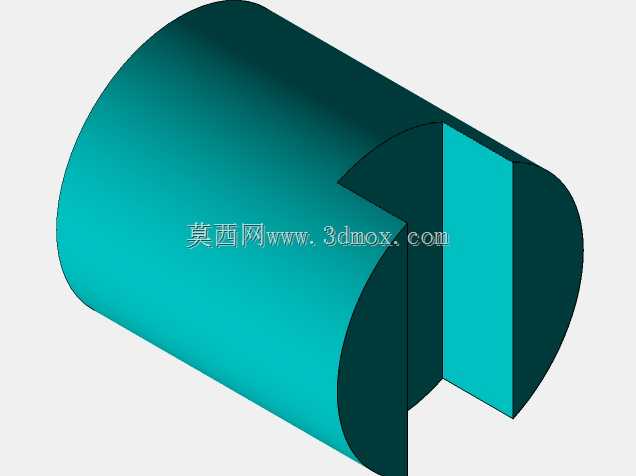

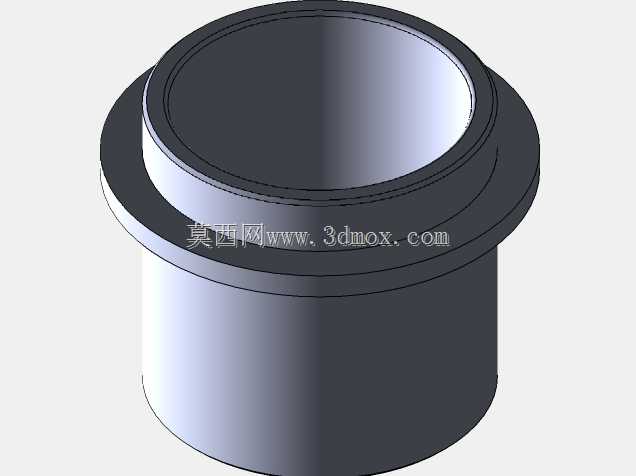

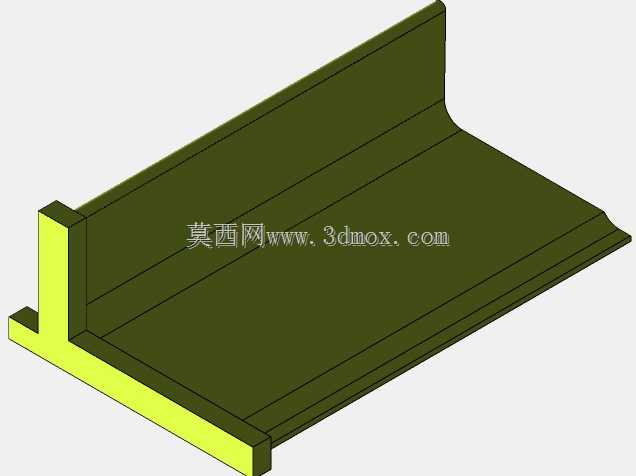

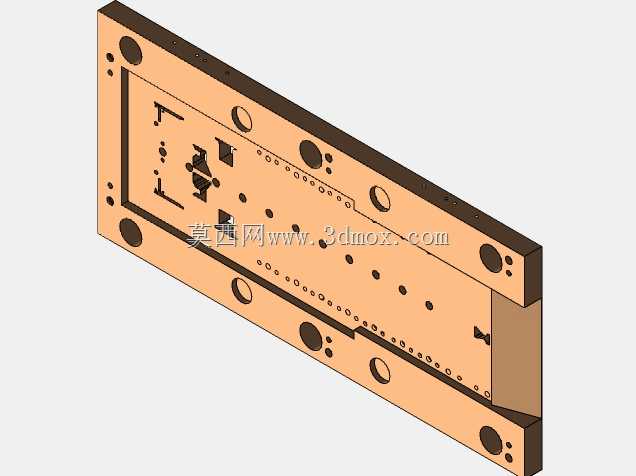

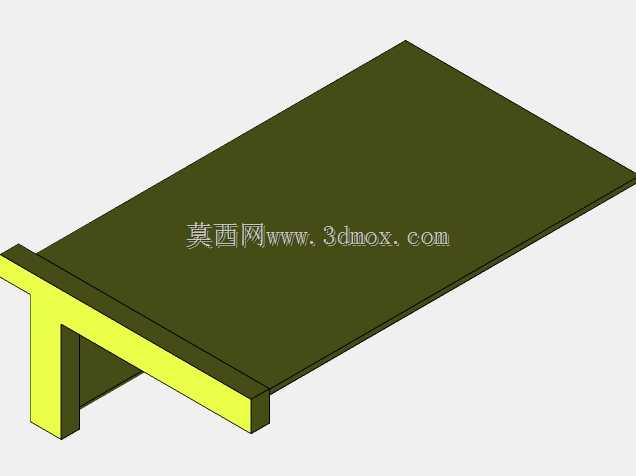

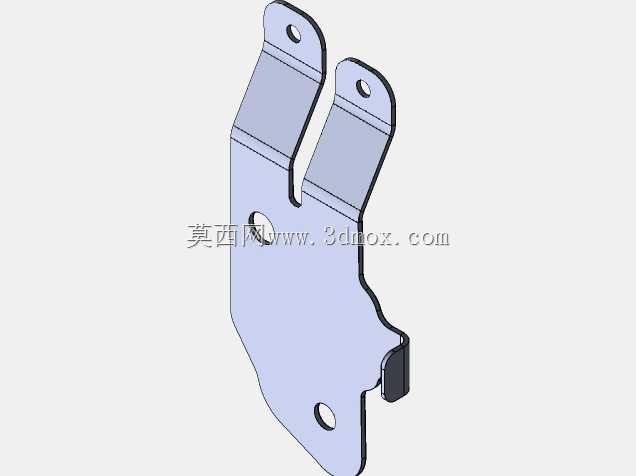

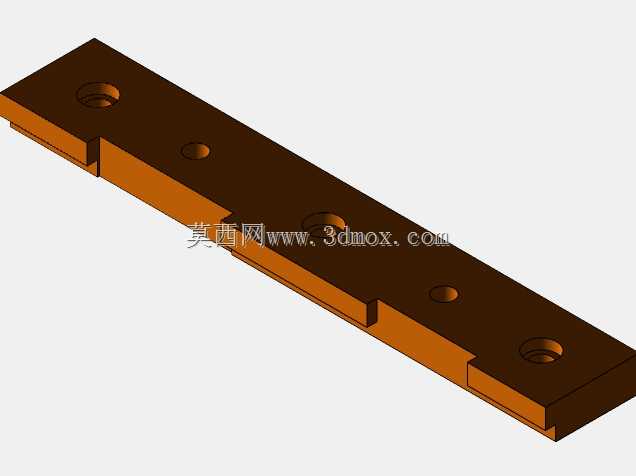

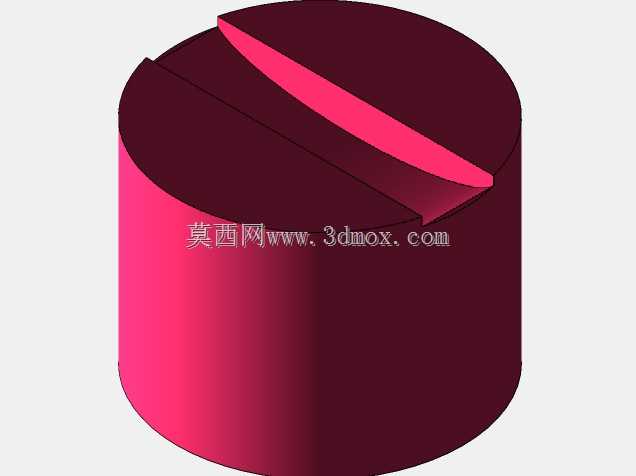

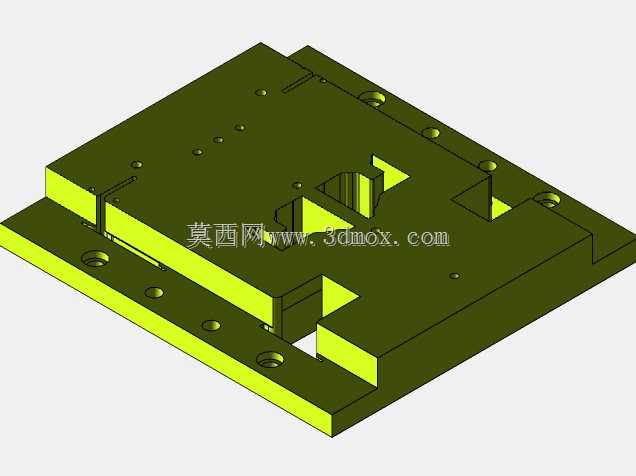

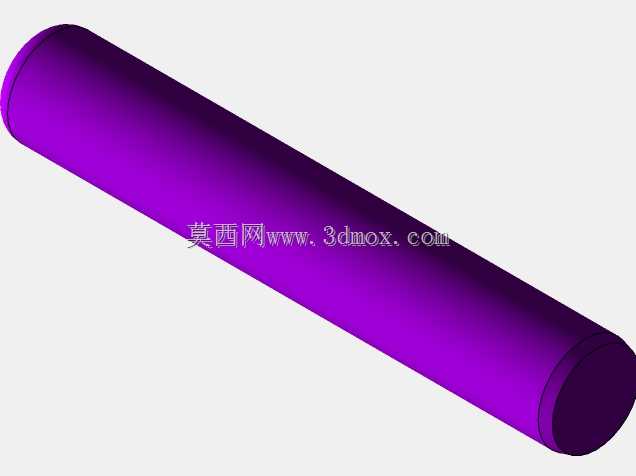

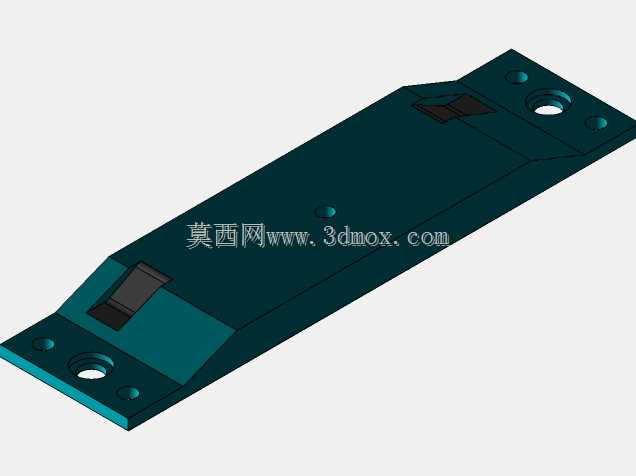

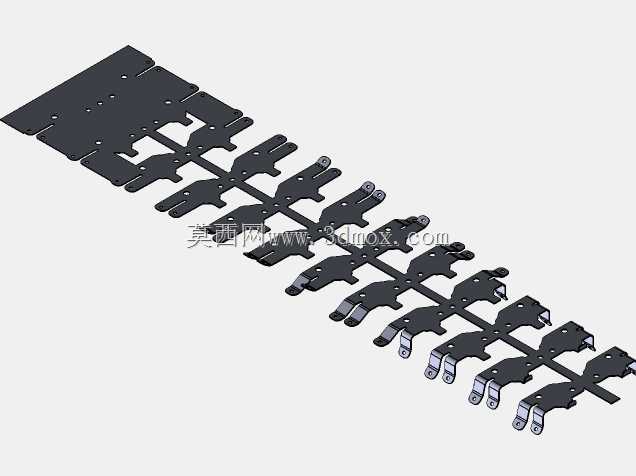

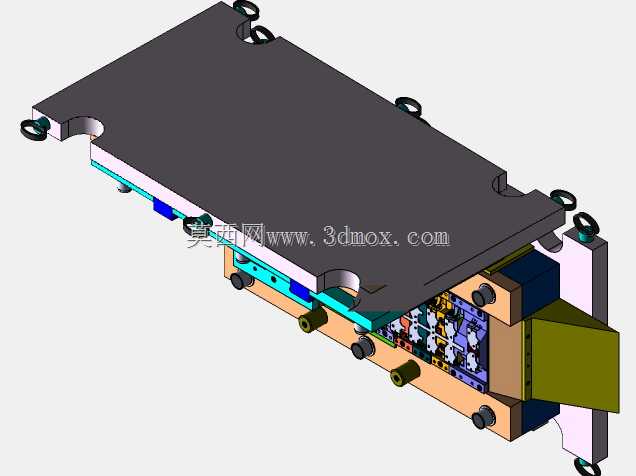

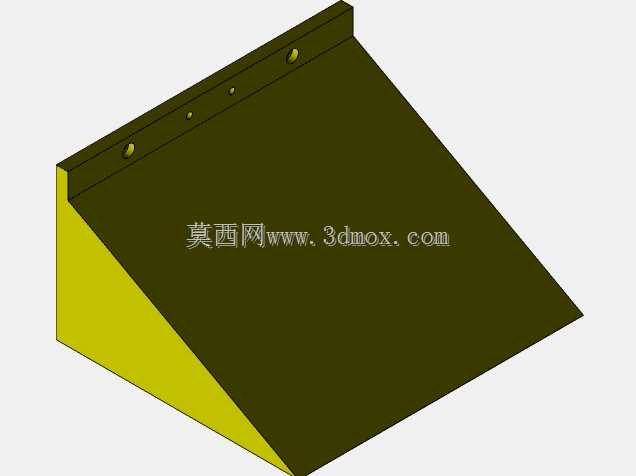

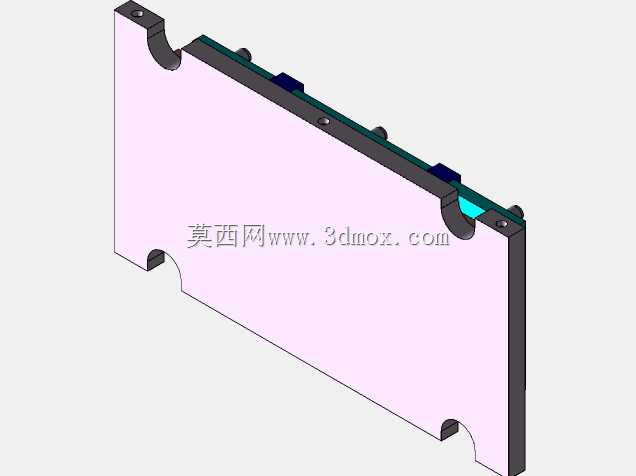

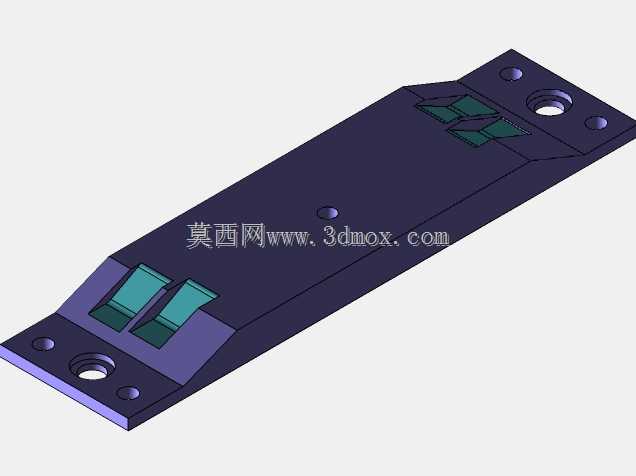

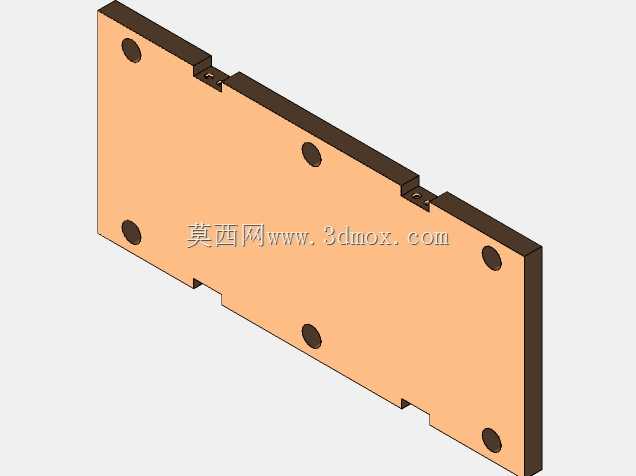

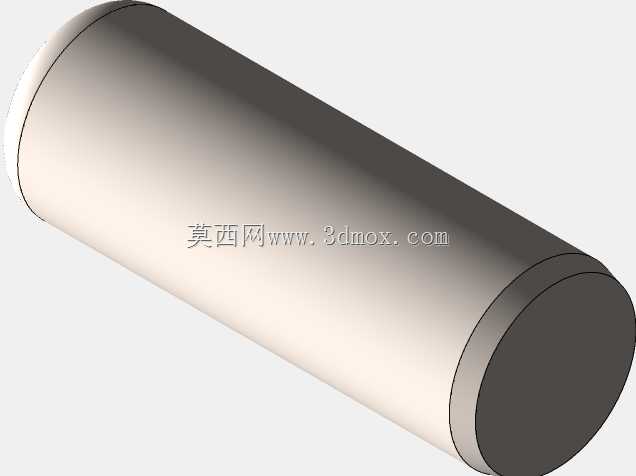

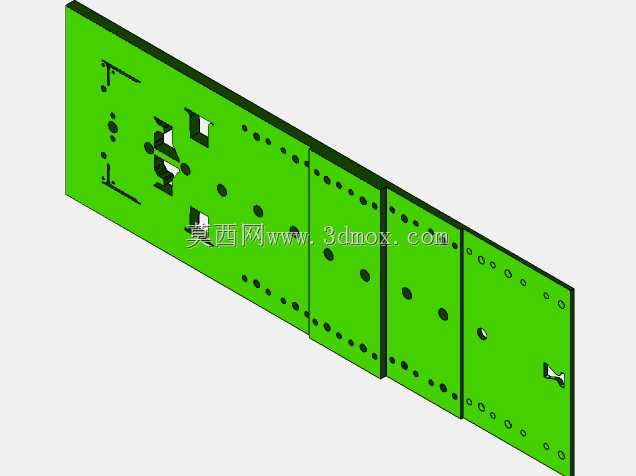

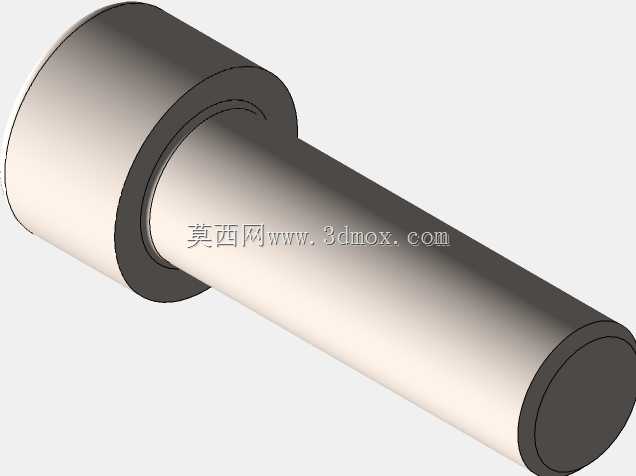

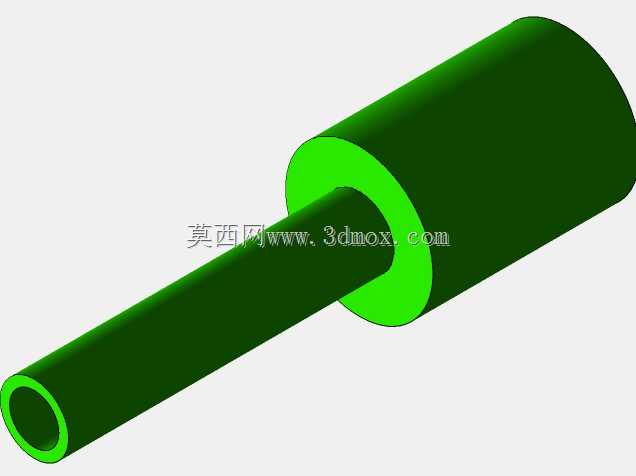

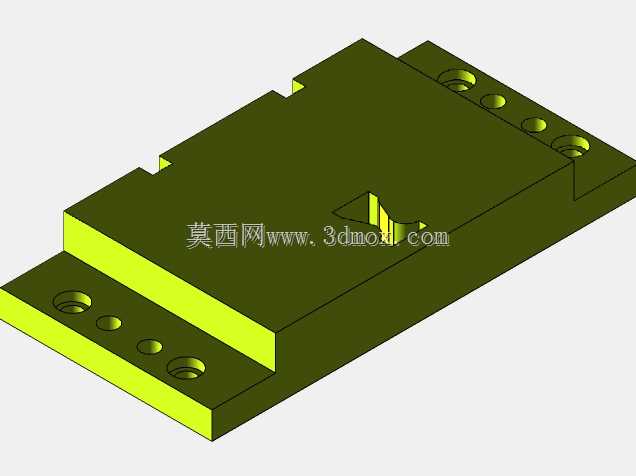

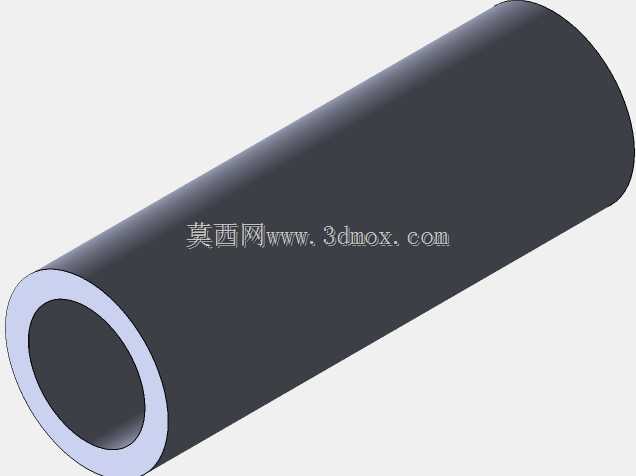

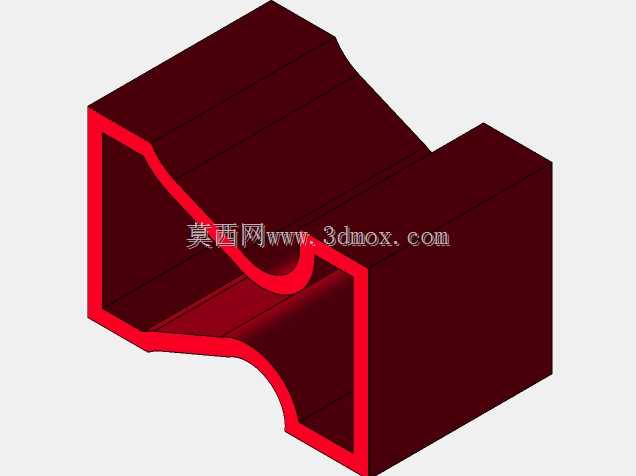

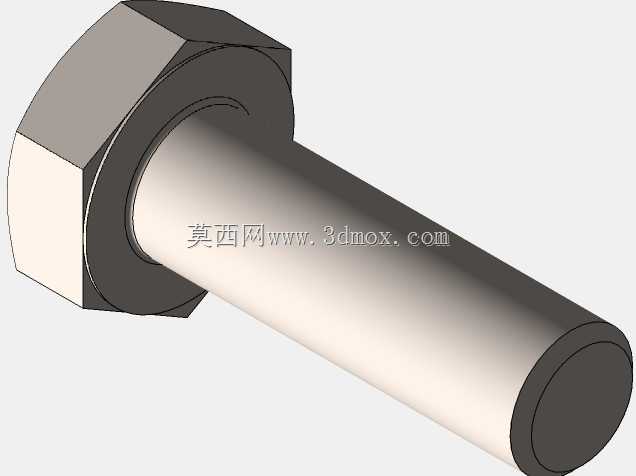

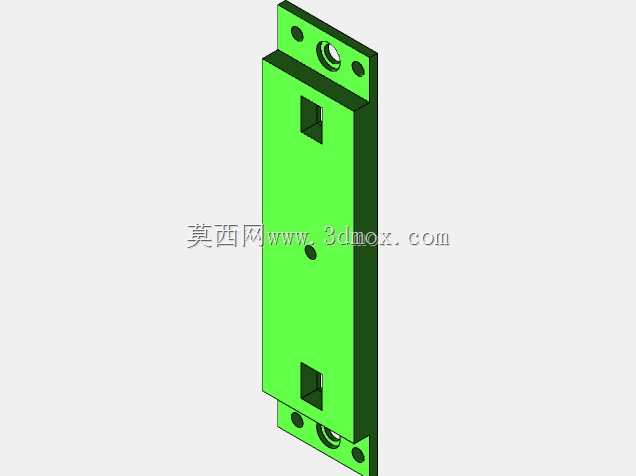

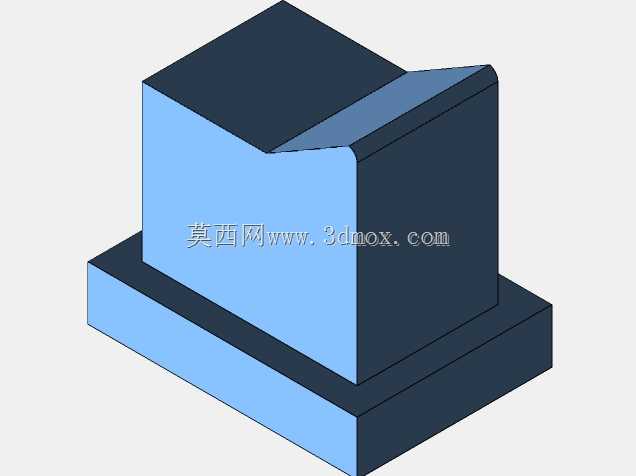

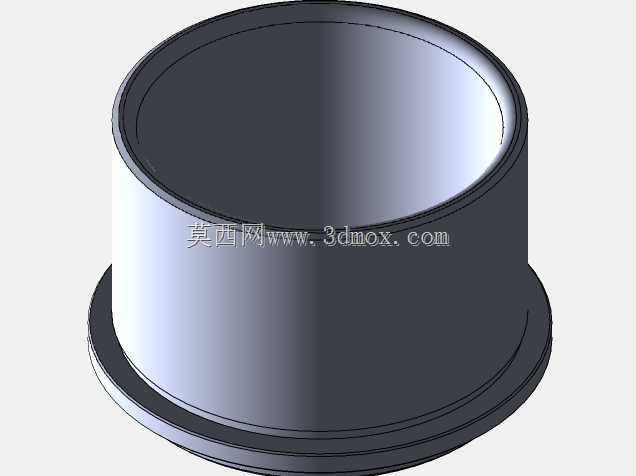

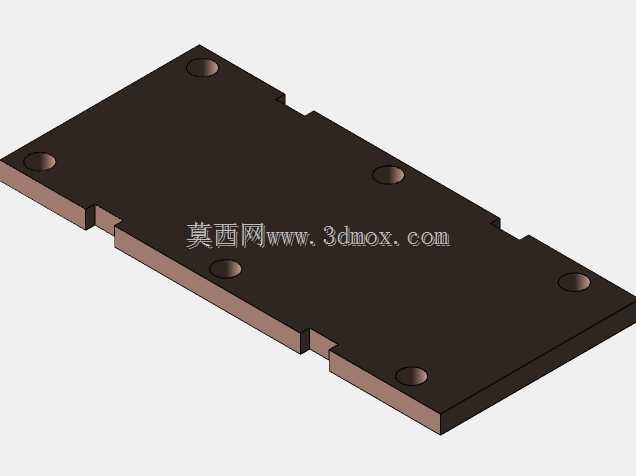

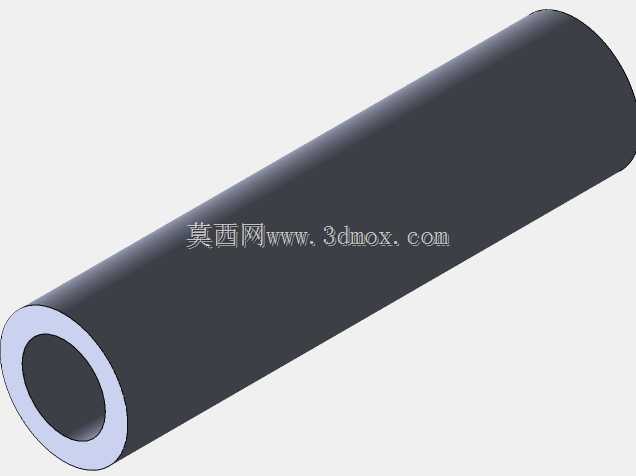

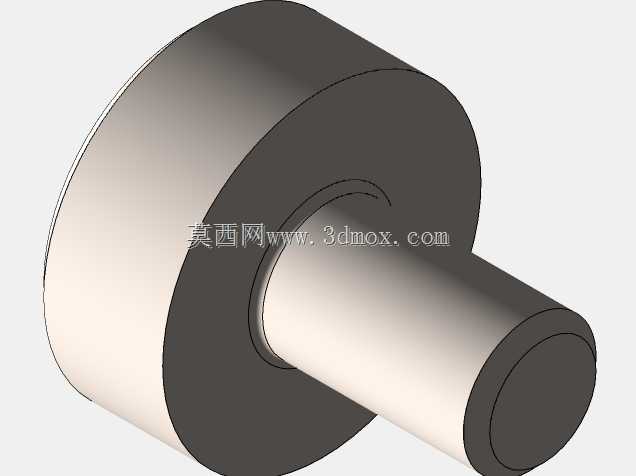

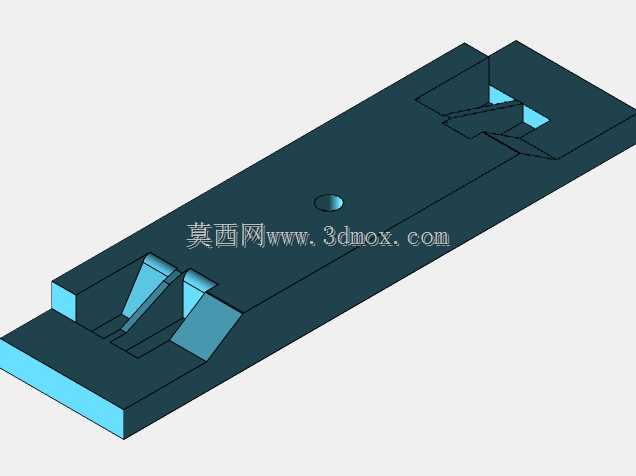

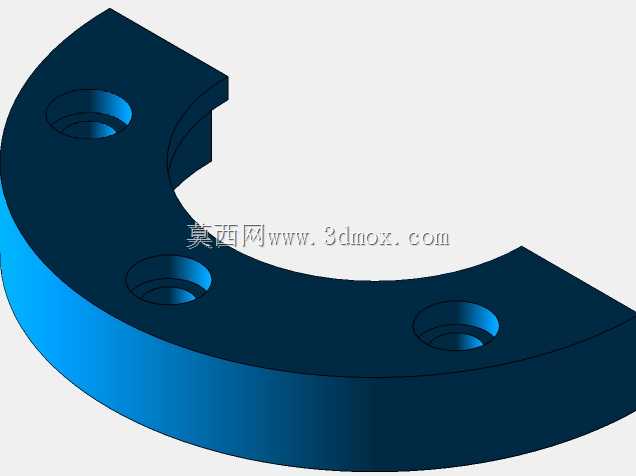

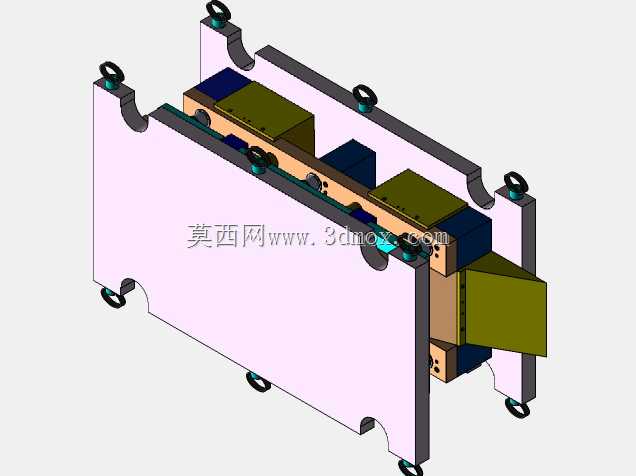

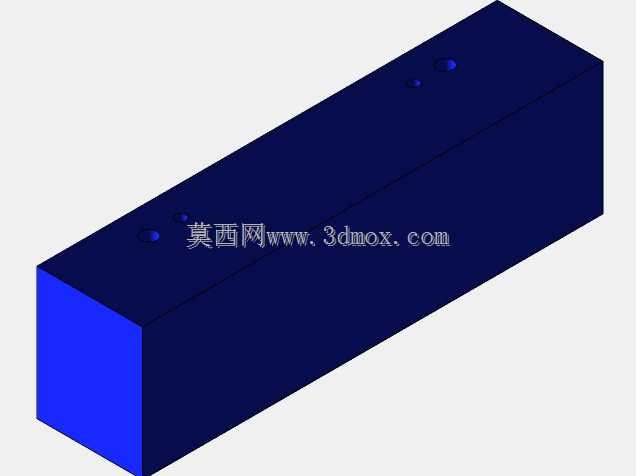

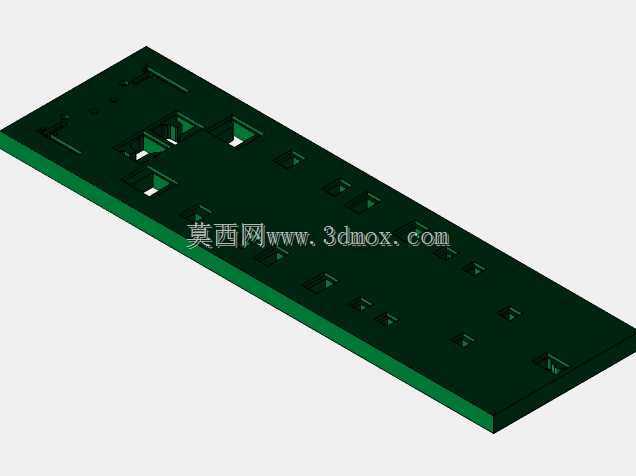

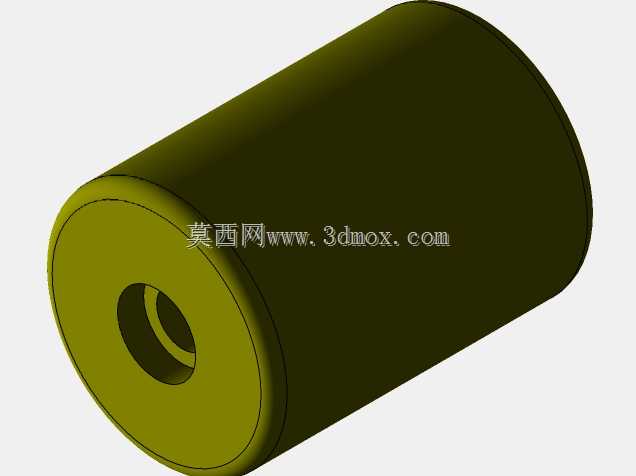

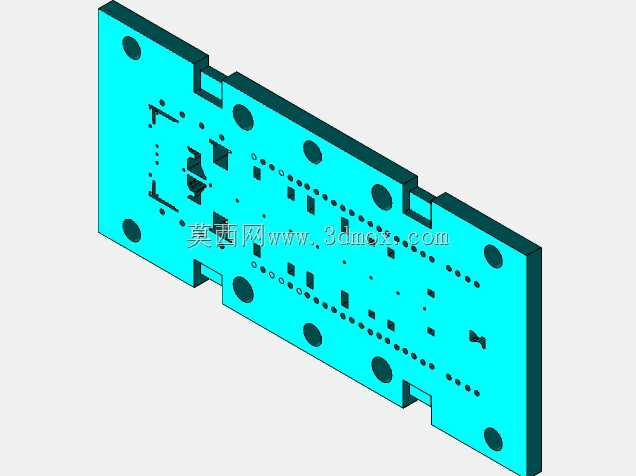

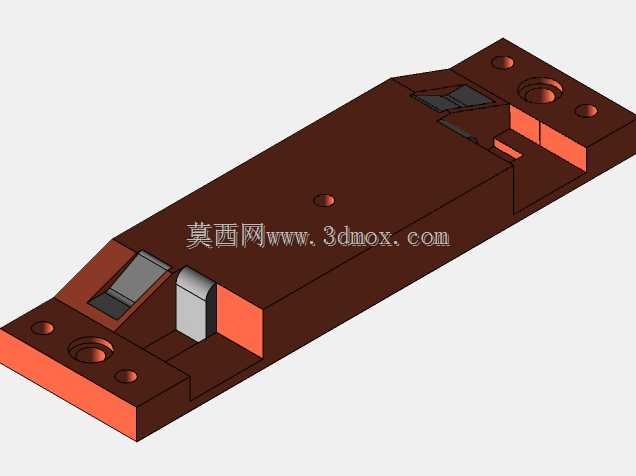

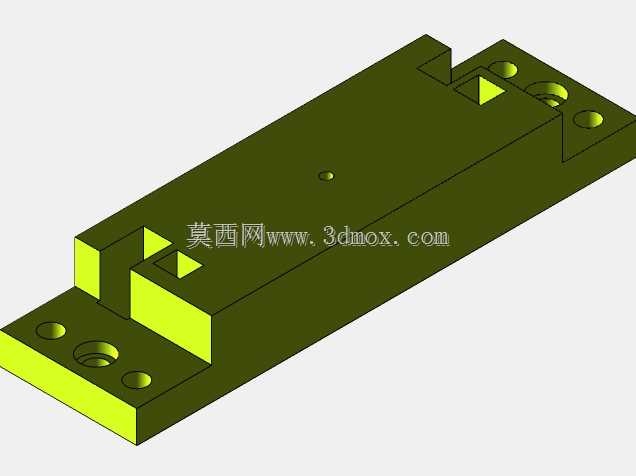

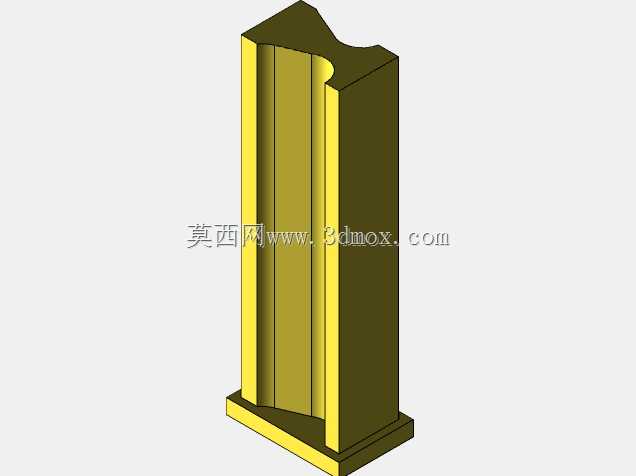

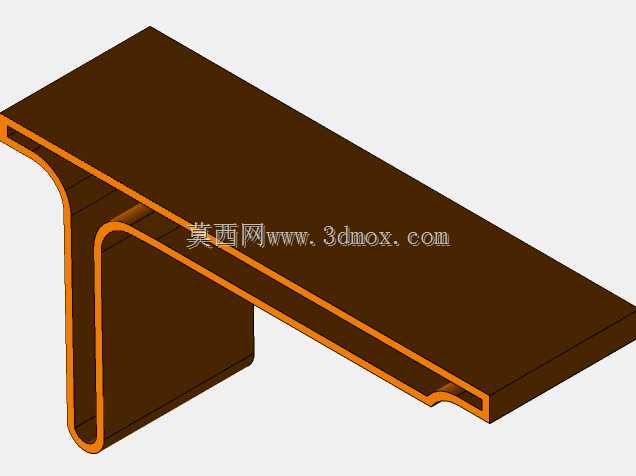

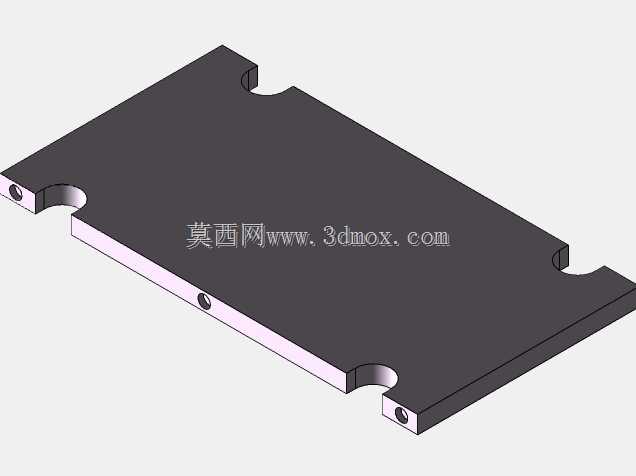

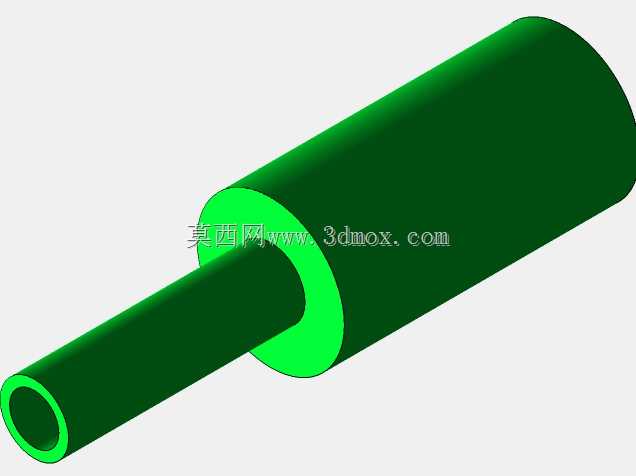

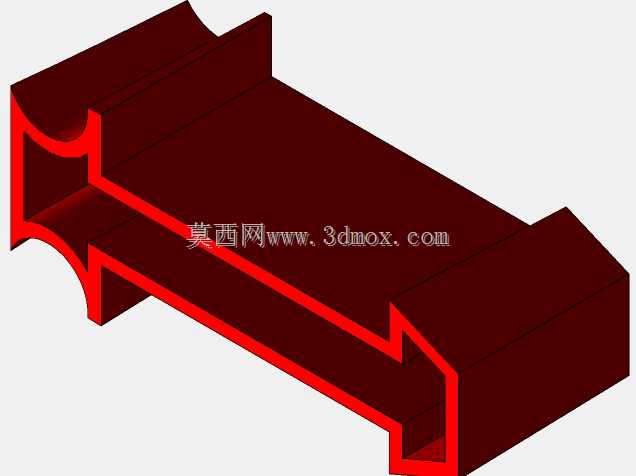

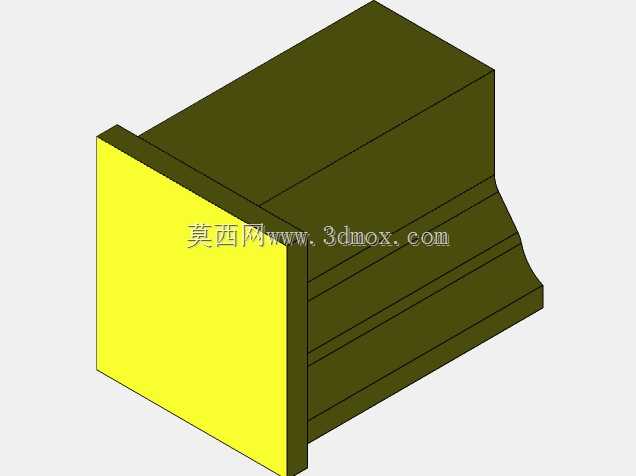

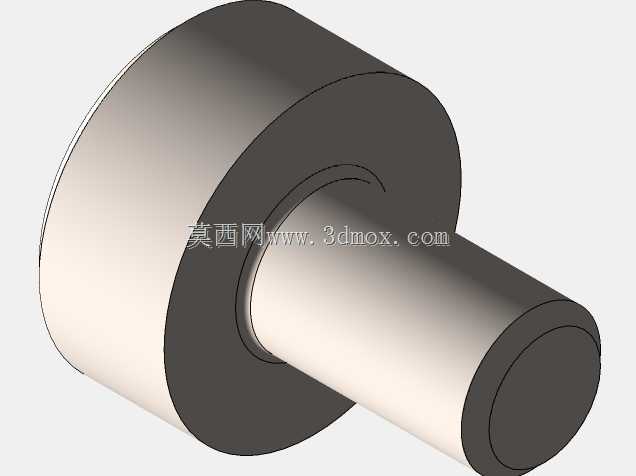

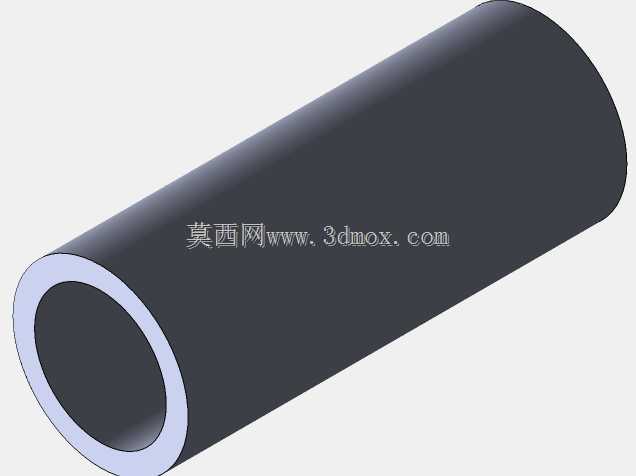

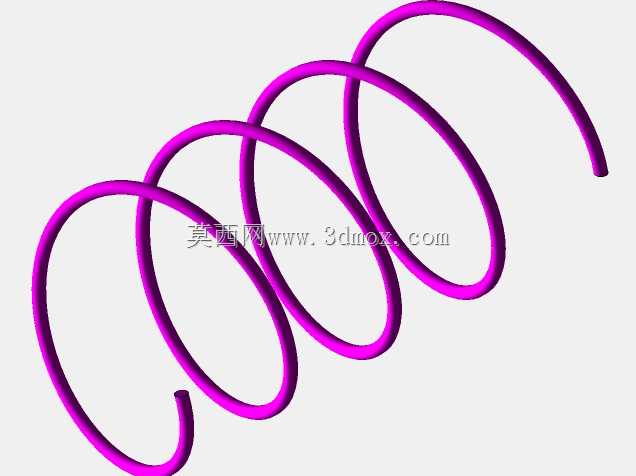

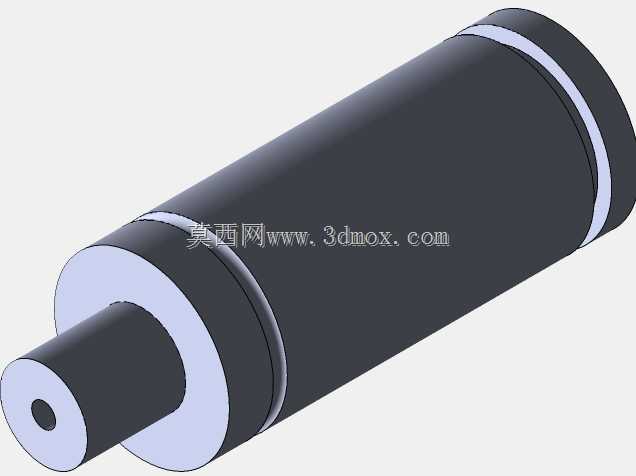

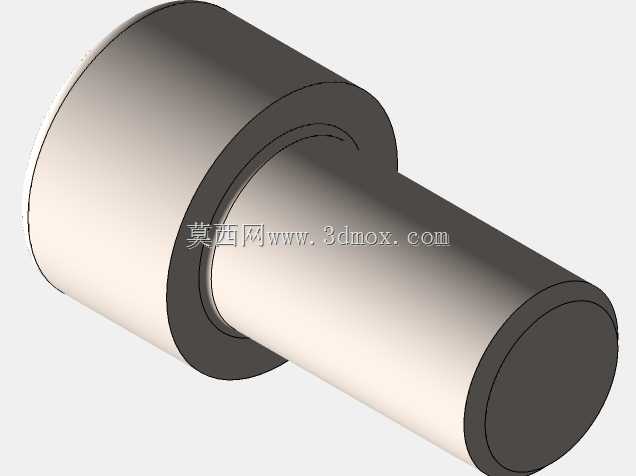

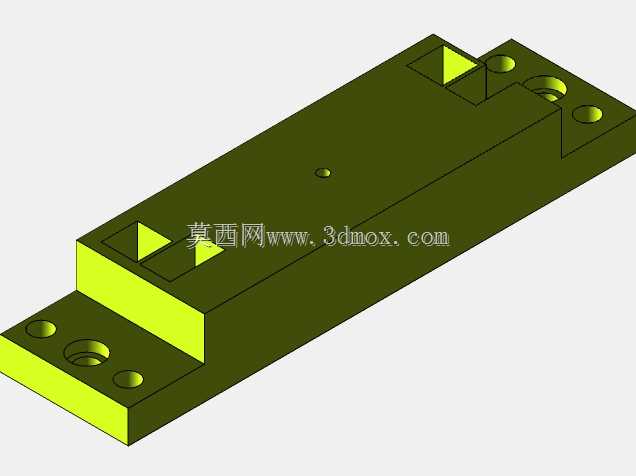

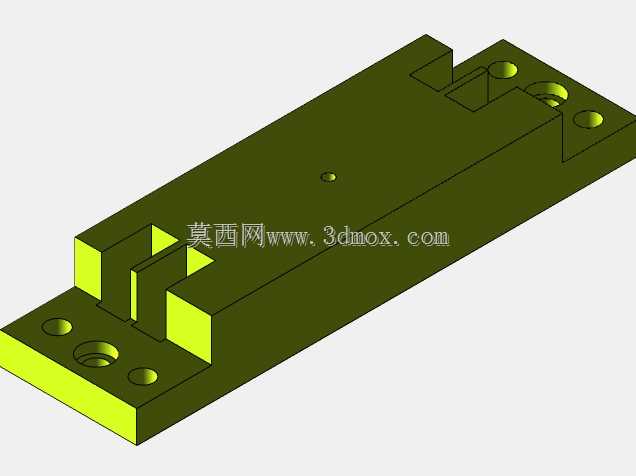

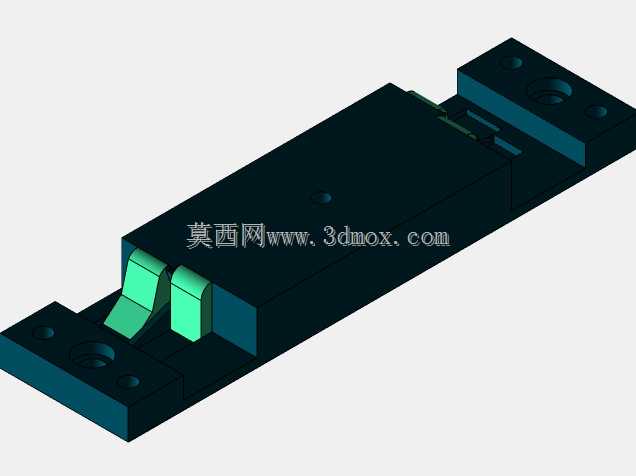

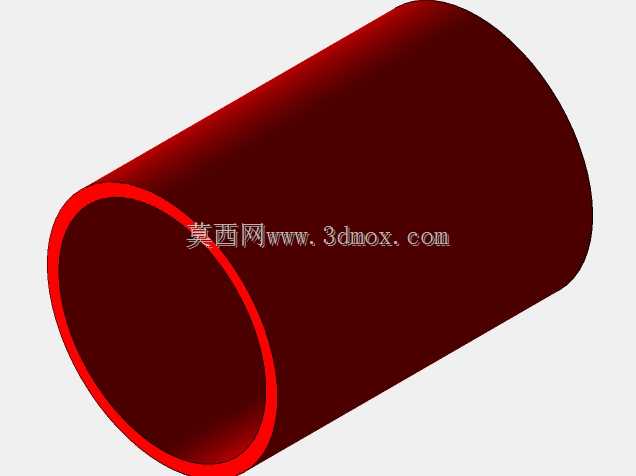

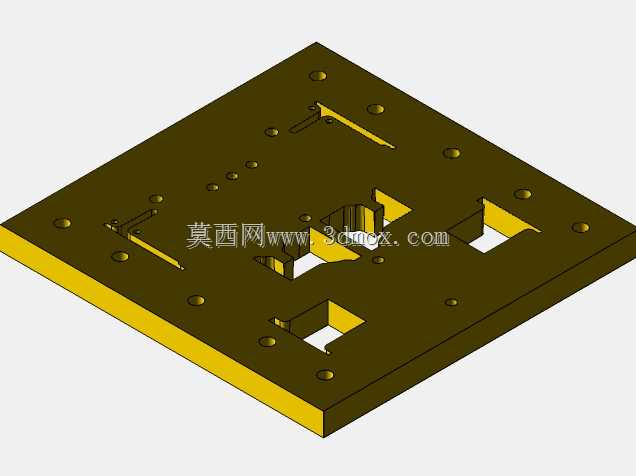

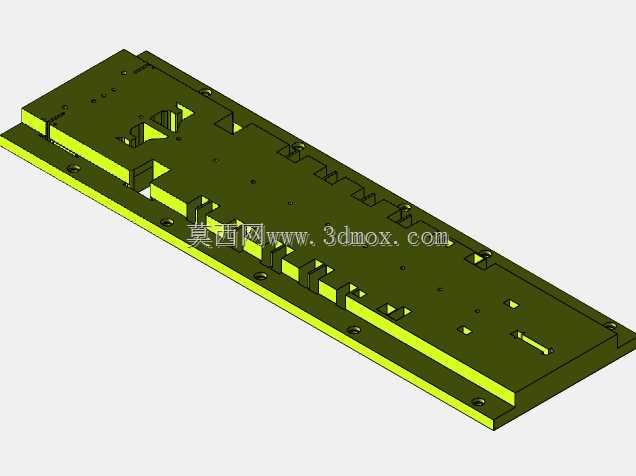

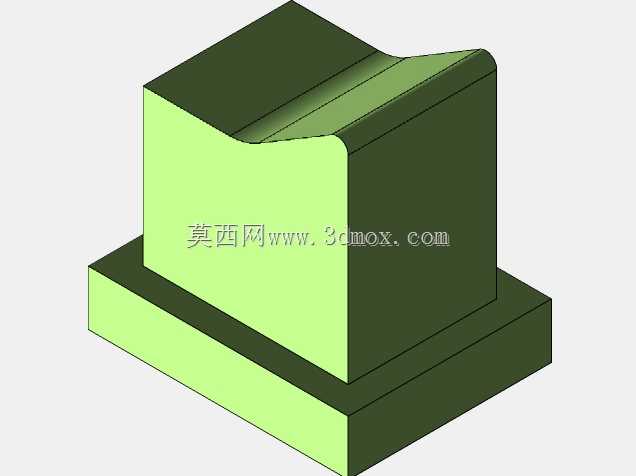

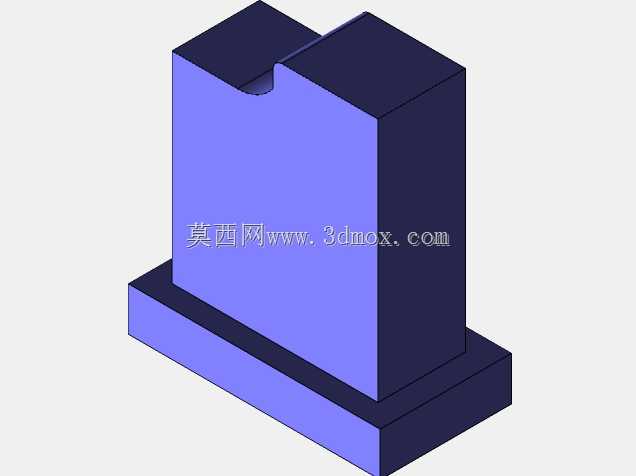

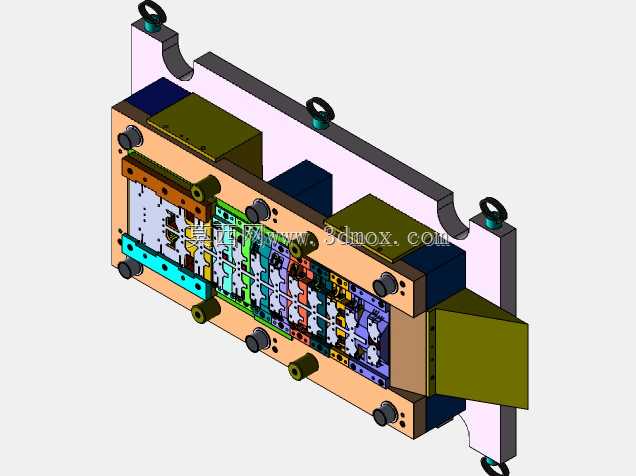

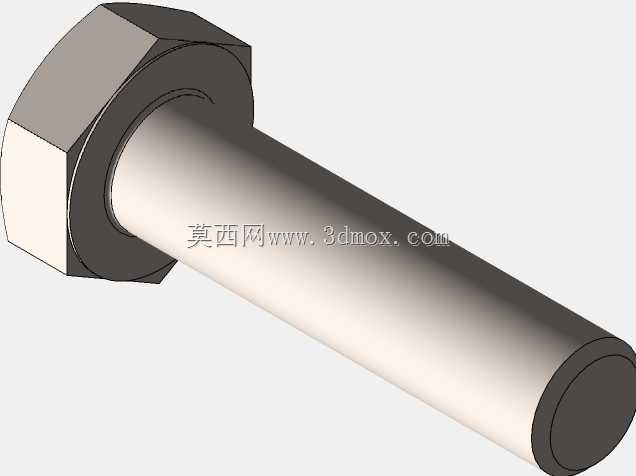

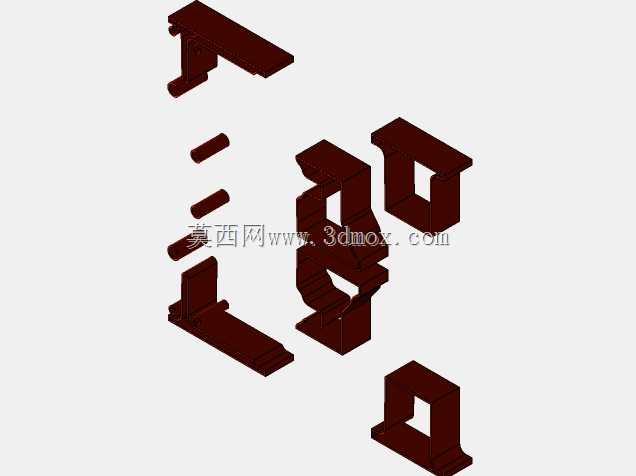

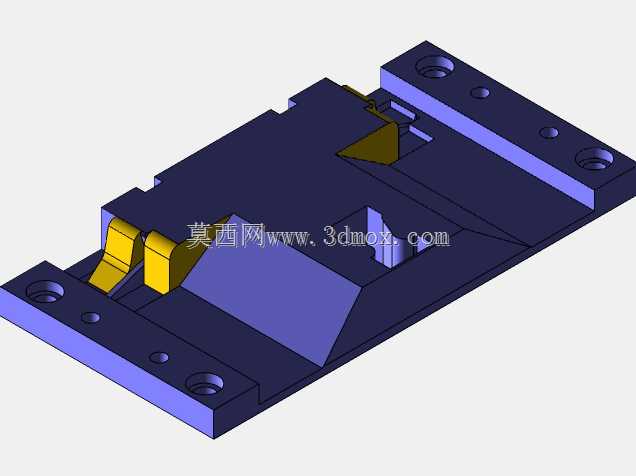

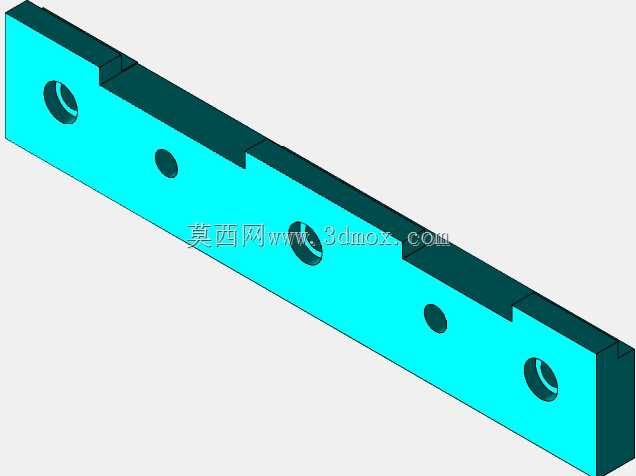

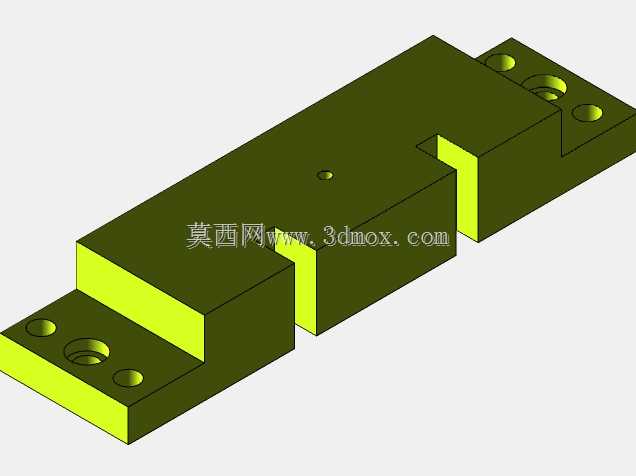

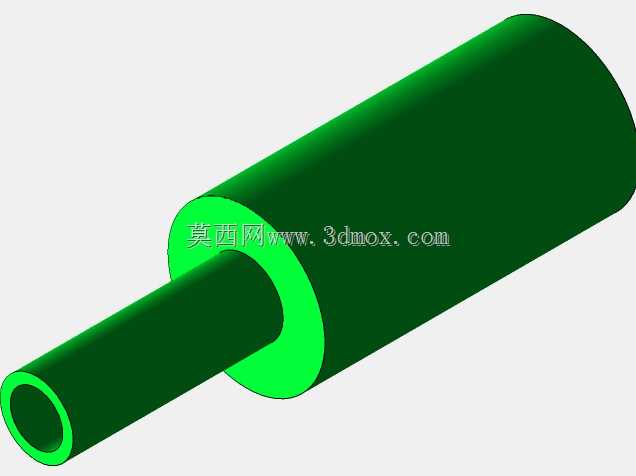

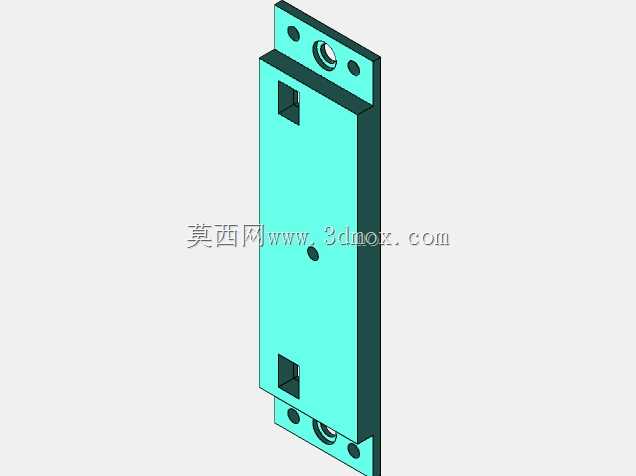

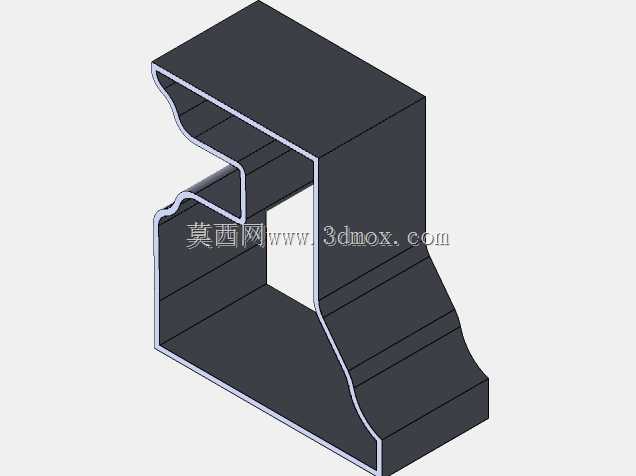

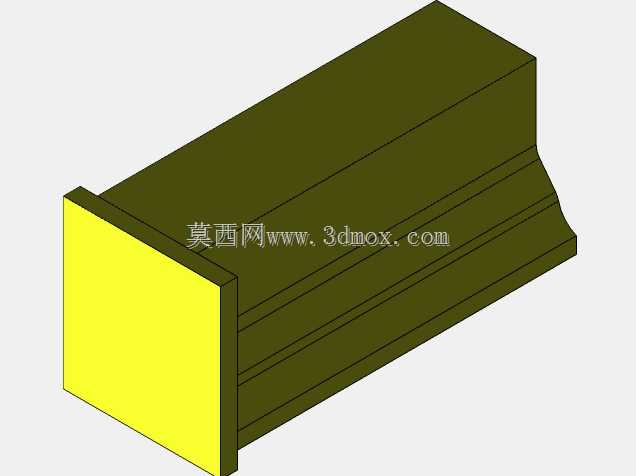

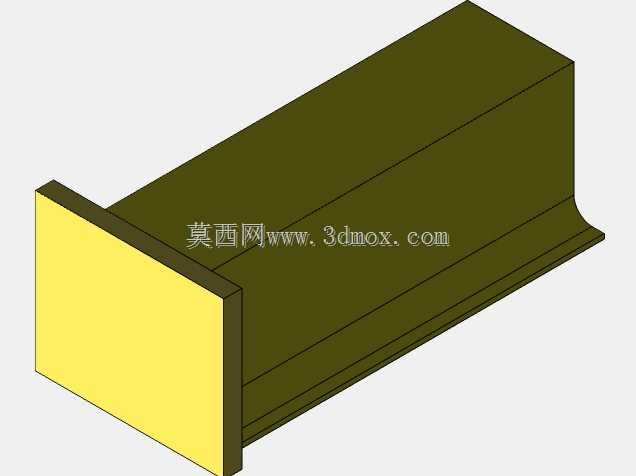

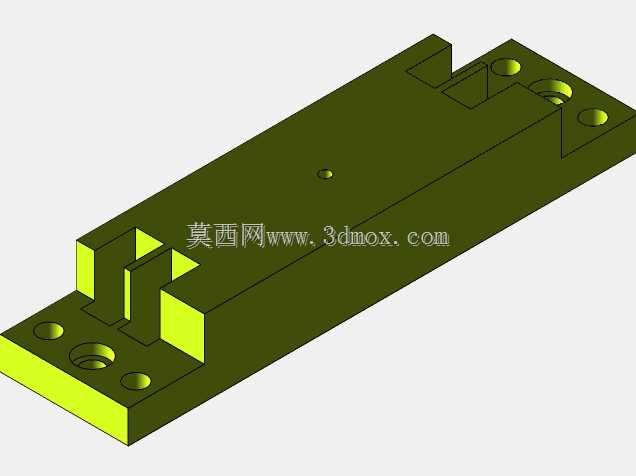

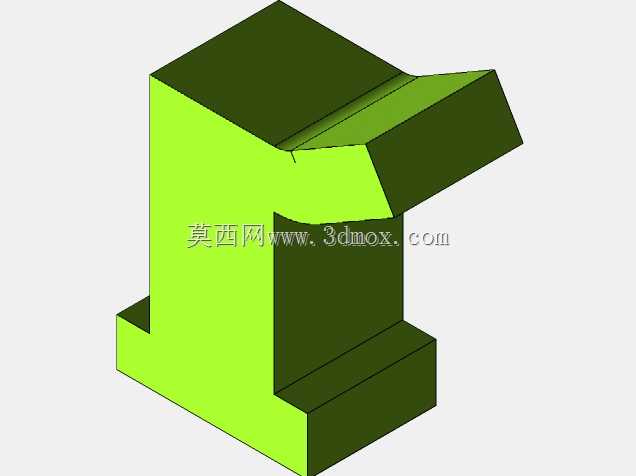

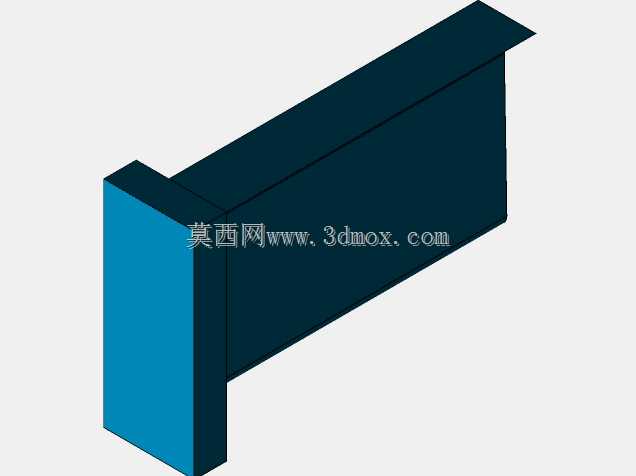

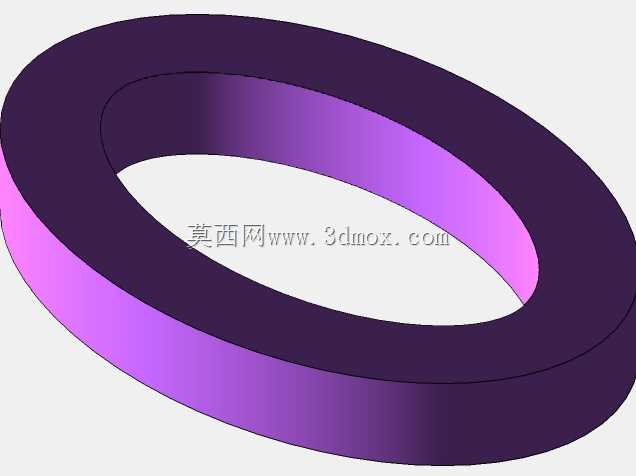

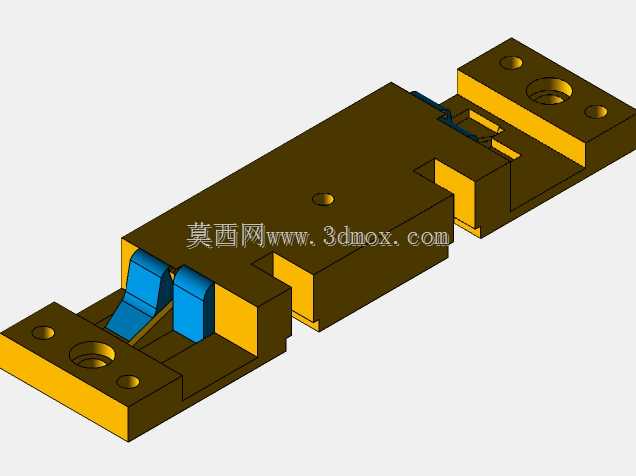

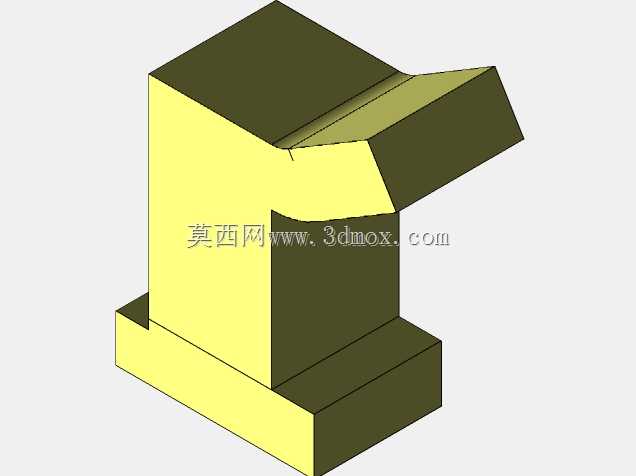

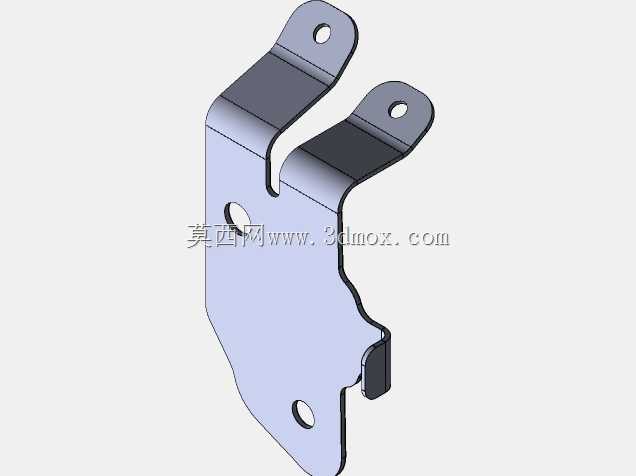

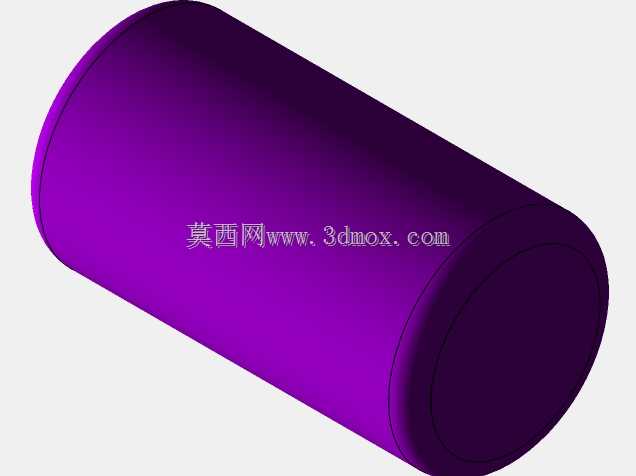

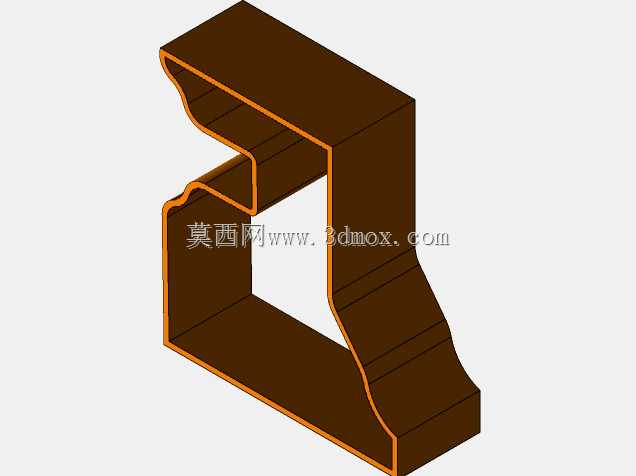

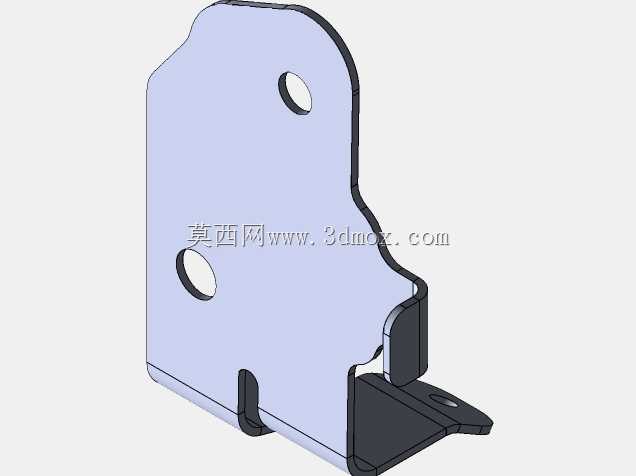

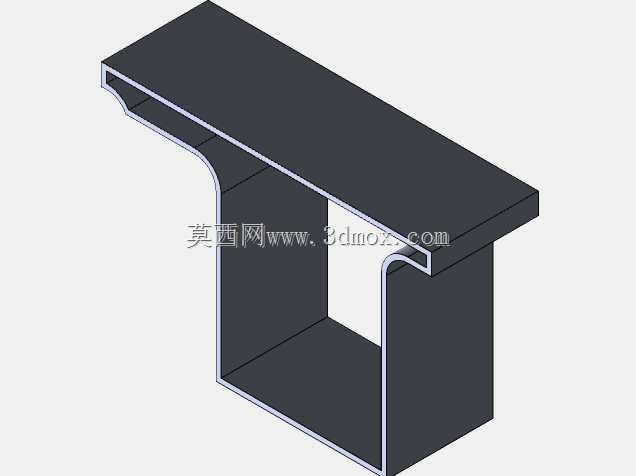

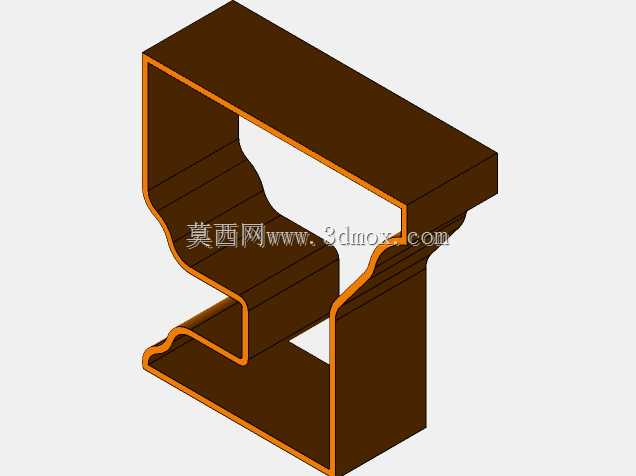

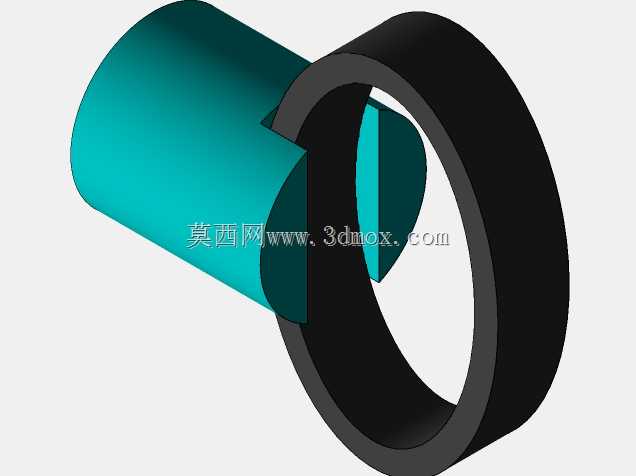

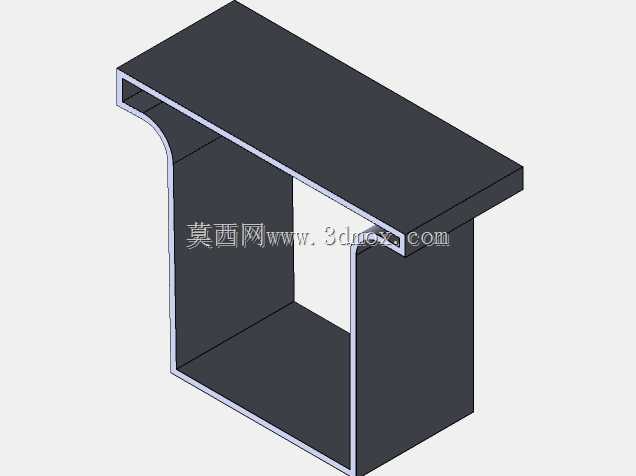

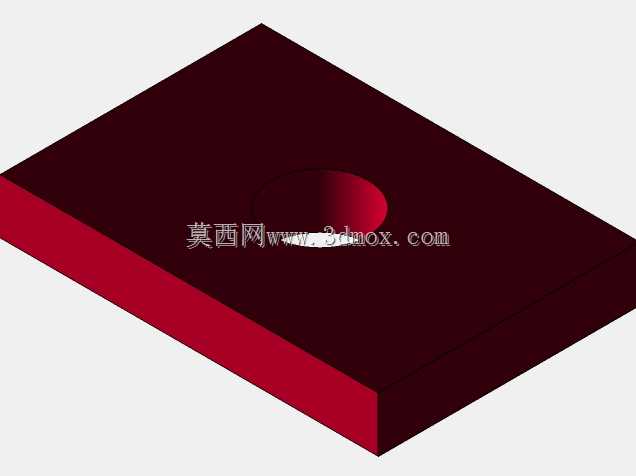

这套渐进式结构主要面向五金薄料连续冲压加工场景，适配常规开式单点压力机的安装接口，可在单次冲床行程内完成多道序连续成型作业，省去单工序模多次周转定位的人工成本与定位误差。从结构布局来看，上模座采用整体加厚钢板加工，四角设置独立导套配合下模导柱，保证上下模合模时的运动同轴度，导柱旁预留的吊装孔位适配车间常规吊具的装夹需求，上下模合模后的闭合高度可通过模座间的调整块适配不同行程参数的冲压设备。下模部分沿送料方向依次排布冲裁、折弯、整型、落料工位，各工位间设置抬料钉与导正销，送料时带料沿导料板向前输送，导正销插入带料预冲的定位孔内修正送料步距误差，避免多道序加工后出现孔位偏移、成型尺寸超差的问题。内部成型镶块采用分体式设计，易磨损的冲切刃口单独采用合金工具钢制作，通过螺钉与销钉固定在模座对应槽位，生产过程中刃口磨损后可单独拆卸更换，无需将整套模具从机床上拆下，大幅缩短停机维护时长。模具侧端设置的送料导向支架可对接常规滚轮送料机，带料从支架入口进入后可保持水平送料姿态，避免薄料送料过程中出现翘曲、卡滞问题。从安装边界来看，模座长宽尺寸适配常规压力机的工作台T型槽间距，上模柄采用标准规格可直接卡入压力机滑块的模柄孔内，下模通过压板压紧在工作台面即可完成装夹，无需额外制作过渡转接板。成型工位的卸料板采用弹性卸料结构，内置矩形弹簧提供均匀卸料力，冲切完成后可将带料从冲头上平稳脱开，避免带料粘附冲头出现带料变形问题。各工位的成型凸模长度根据成型工序的先后顺序做差速设计，保证冲裁工序先完成料带分离，后续折弯、整型工序再依次接触料带，避免不同工序的凸模同时受力出现载荷突变，降低冲床瞬时负载冲击。模具内部还设置了误送料检测触点，当送料步距出现偏差时，触点触发后可向冲床发送停机信号，避免误送料导致模具刃口崩损。这套结构可适配厚度0.2-1.2mm的冷轧钢板、镀锌板等常用五金板材的连续加工，生产过程中可根据成型零件的尺寸要求，更换对应工位的镶块即可适配同系列不同规格零件的生产需求，无需重新制作整套模架，有效降低小批量多品种五金件的模具开发成本。
