多规格承插焊带颈盲法兰组三维设计

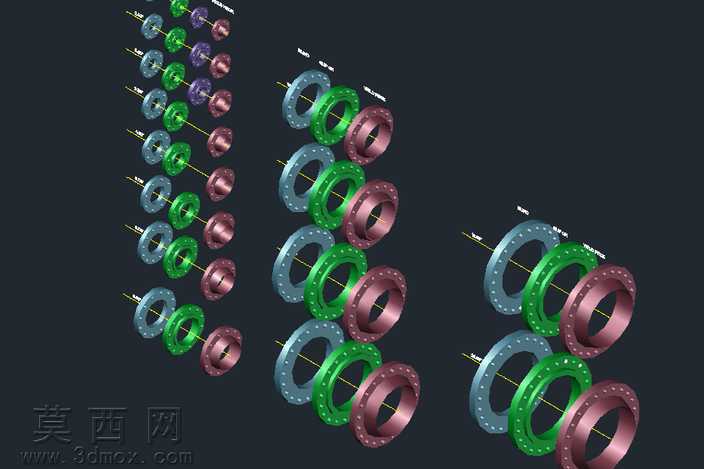

本作品为系列化承插焊带颈盲法兰三维建模设计，建模过程严格遵循法兰类管件的工程设计规范，采用参数化建模思路完成全系列规格的构建，覆盖4类不同公称尺寸的法兰规格，每类规格对应匹配的连接尺寸、密封面参数与颈部结构，可直接用于管道系统的虚拟装配、工程演示与生产参考。建模阶段首先梳理不同规格法兰的共性结构特征，提取法兰盘本体、螺栓孔阵列、密封端面、焊接颈部、焊缝结构的通用拓扑关系，通过全局参数驱动各部分尺寸变化，实现同系列不同规格法兰的快速生成，保证同系列产品结构逻辑的一致性，避免重复建模带来的尺寸误差。模型结构设计完全贴合实际生产的承插焊盲法兰形态：法兰盘部分均匀分布对应数量的螺栓连接孔，孔位排布符合管道法兰的连接标准，保证安装时的螺栓对位精度；密封面采用标准凸面结构，可匹配对应垫片实现管路端部的密封封堵；颈部采用平滑过渡的变径结构，一端与法兰盘圆弧过渡消除应力集中，另一端设置承插焊接位，可直接与对应外径的管道承插对接，同时预设焊缝成型结构，还原实际焊接后的连接形态，让模型更贴近工程实际应用场景。材质与渲染阶段，针对不同规格的法兰做了差异化材质区分，分别赋予蓝灰色碳钢、亮绿色防腐涂层、红棕色防锈处理三类材质效果，既可以直观区分不同压力等级或适用场景的法兰产品，也让整体展示效果层次清晰；渲染时采用柔和的工业环境光，突出法兰金属材质的质感，同时清晰呈现螺栓孔、颈部过渡、焊缝位置的细节结构，让观看者可以快速识别各部分的结构特征。整套模型结构严谨，尺寸逻辑统一，既可以作为管道系统三维布局的标准件库素材，也可用于法兰类产品的结构教学、安装演示，帮助使用者直观理解承插焊带颈盲法兰的结构特点与连接方式，为管路设计、产品展示、工程培训提供精准的三维数字化支撑。
