带刻度直角划线靠尺结构设计

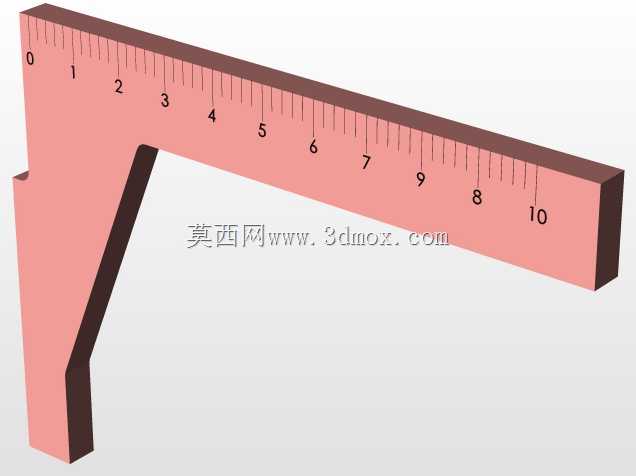

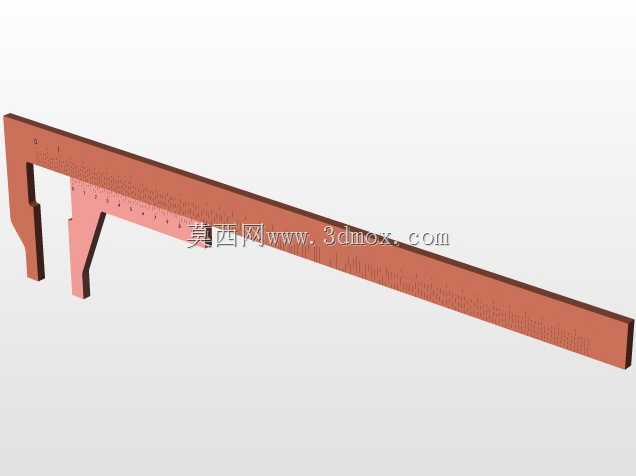

这款带刻度的直角靠尺，主要面向钣金划线、木工裁料、金属件定位划线等作业场景，在实际车间作业中，很多时候需要快速划出垂直于工件边缘的基准线，普通直角尺只能靠贴边对齐，没有连续刻度的话，每次定距划线都要反复搭配钢直尺测量，效率低还容易出现累积误差。这款靠尺在长尺身和短定位边都加工了连续的毫米级刻度，作业时只需要将短边的定位端面紧贴工件的侧边基准，就能直接在长尺身上读取距离数值，一次性完成垂直定位和长度测量，省去了反复挪动量具的步骤。从结构设计上看，长尺身采用等截面矩形结构，厚度控制在5mm左右，既保证了尺身的直线度，不会因为长时间使用出现翘曲变形，又不会因为尺身过厚导致划线时笔尖或划针离尺边间隙过大产生划线偏差。短定位边和长尺身采用一体式直角结构，根部做了小圆弧过渡处理，避免应力集中导致直角部位磕碰后出现崩缺，同时短定位边的下端面和长尺身的底面保持在同一水平面，贴靠工件时不会出现悬空倾斜，保证直角精度。尺身的刻度采用蚀刻工艺加工，不会因为长期摩擦导致刻度磨损脱落，刻度线的深度控制在0.1mm左右，既清晰可辨，又不会因为刻度槽过深积存铁屑、木屑影响清洁。在安装边界方面，这款靠尺不需要额外的固定安装，属于手持作业类量具，短定位边的长度设计为150mm，足够贴靠大多数常规厚度的板材边缘，长尺身的有效测量长度覆盖1000mm范围，能够满足大部分中小型工件的划线需求，尺身整体做了氧化发黑处理，表面粗糙度控制在Ra1.6以下，滑动时不会刮伤工件表面，同时具备一定的防锈能力，适合车间多粉尘、多油污的作业环境。实际使用时，除了常规的直角划线，还可以配合划针盘完成高度方向的划线作业，将短边靠在平台边缘，长尺身垂直向上就能作为简易高度尺使用，拓展了使用场景。设计时特意将直角的内角做了0.2mm的清根处理，避免工件边缘的毛刺卡在内角处导致靠尺贴不紧，影响测量和划线精度，尺身的边角都做了小倒角处理，没有尖锐棱角，手持作业时不会划伤手部，符合车间作业的安全要求。
