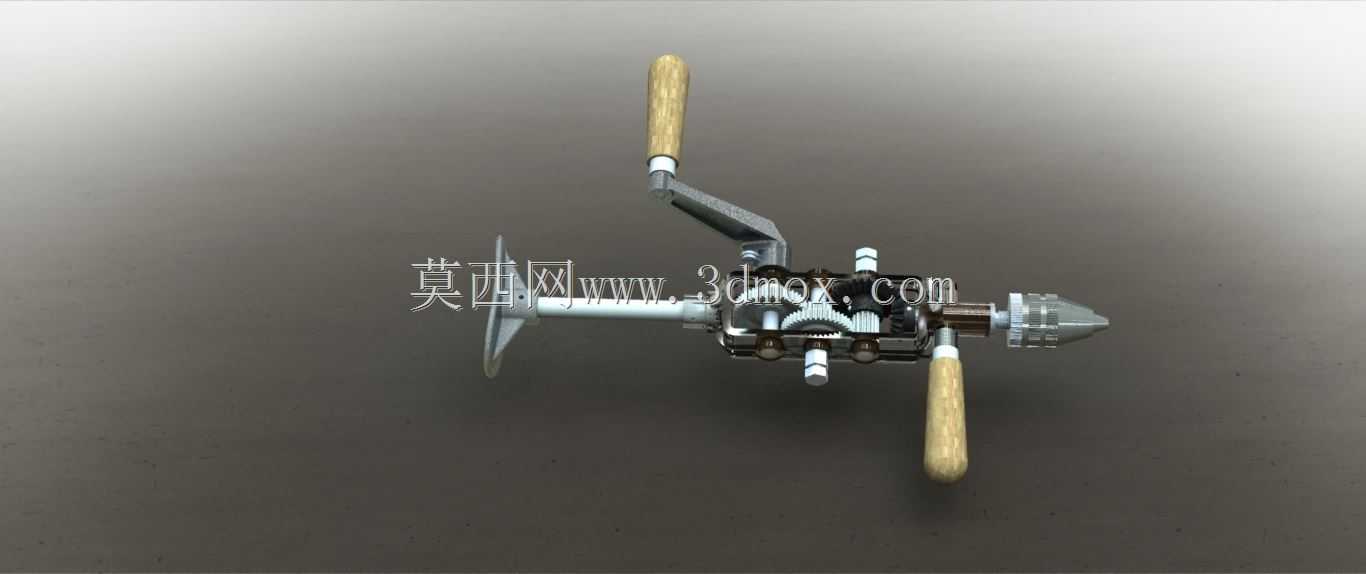

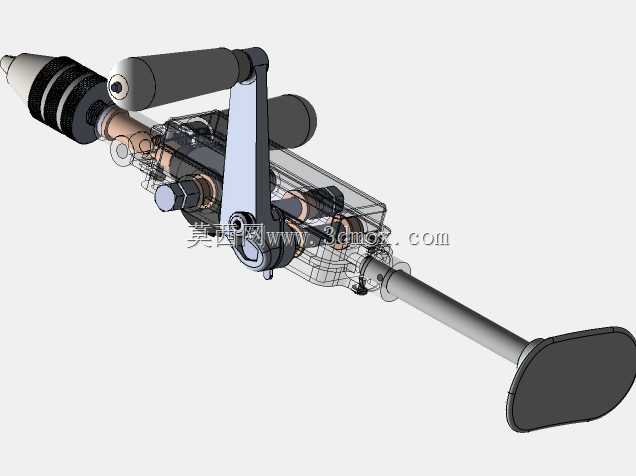

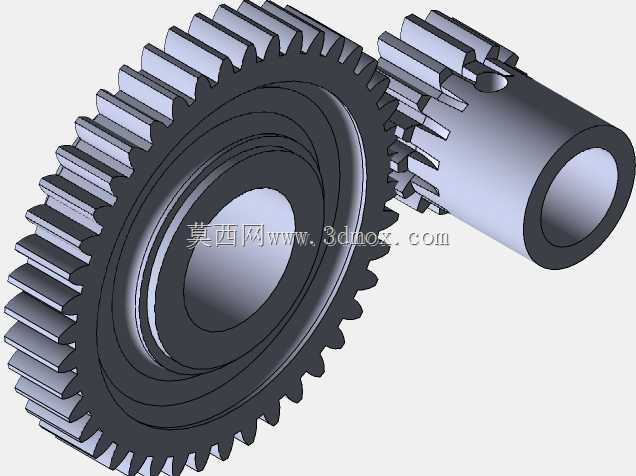

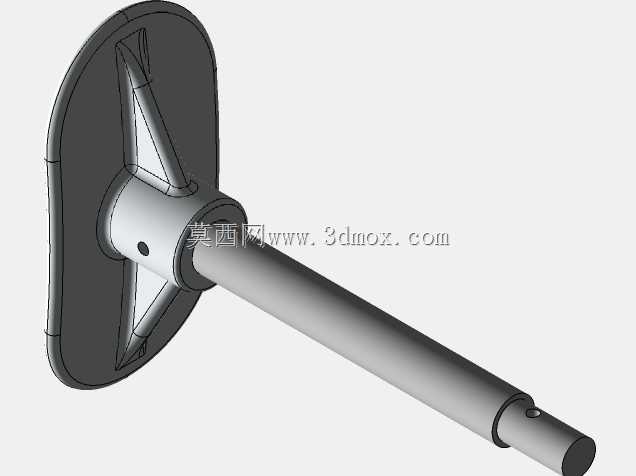

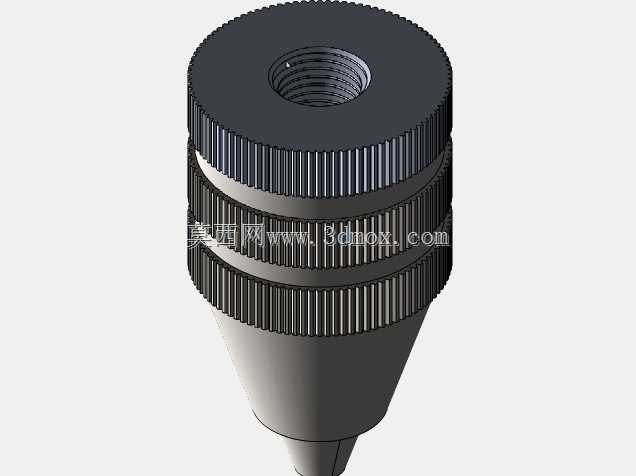

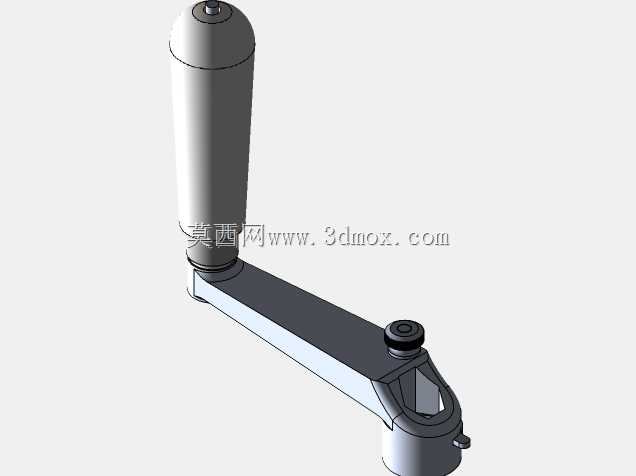

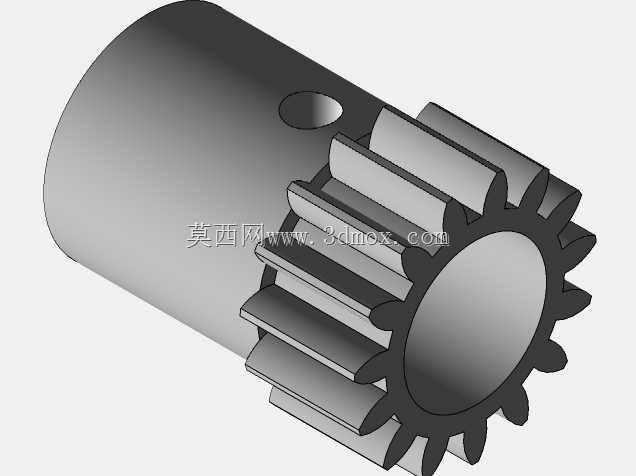

老式手摇齿轮传动手动钻孔工具结构

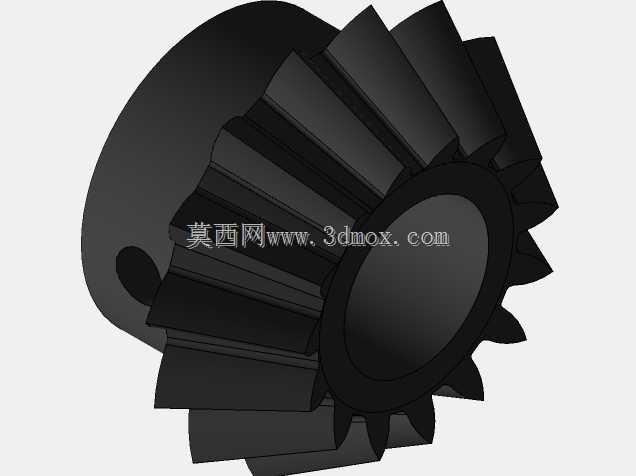

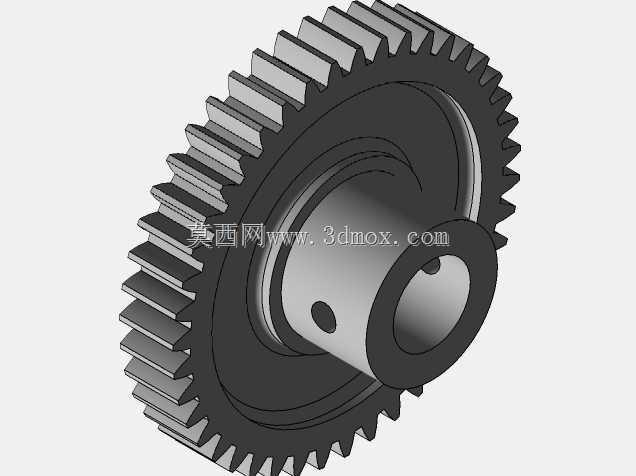

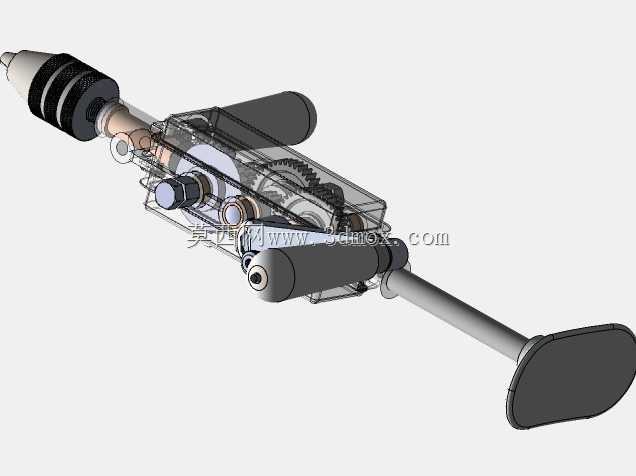

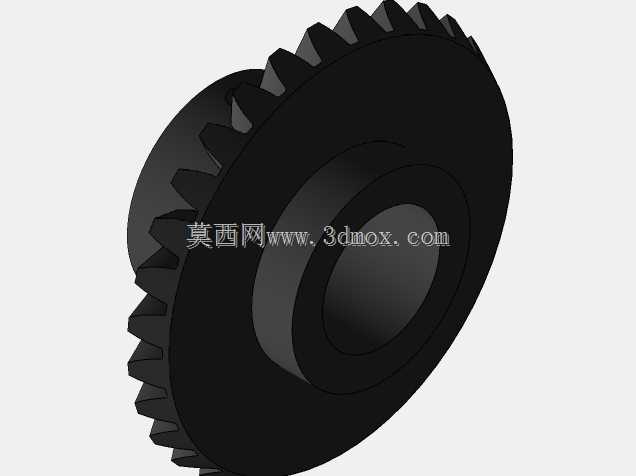

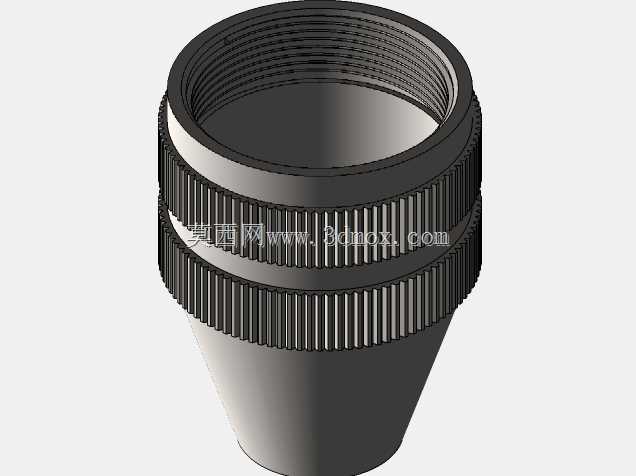

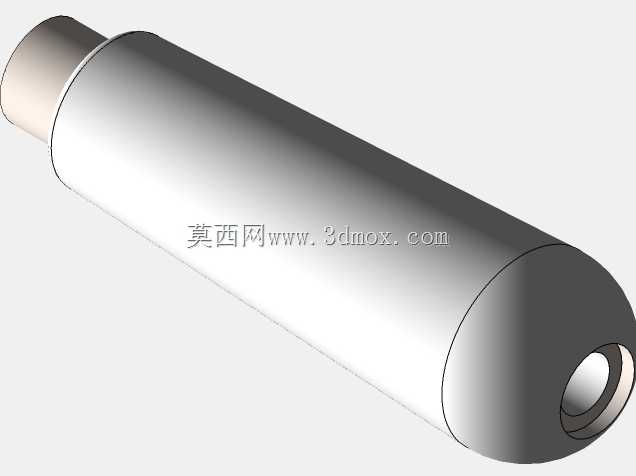

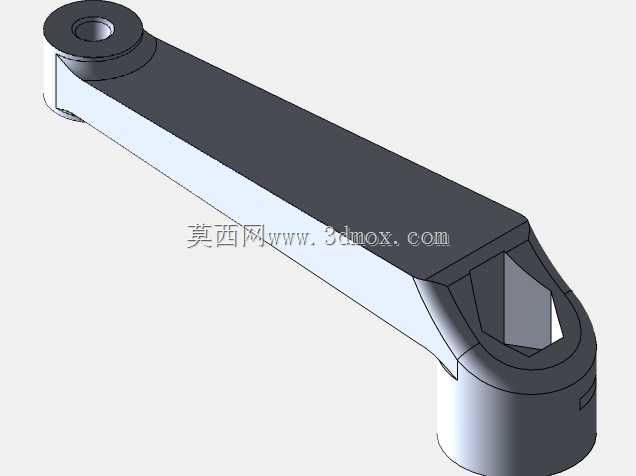

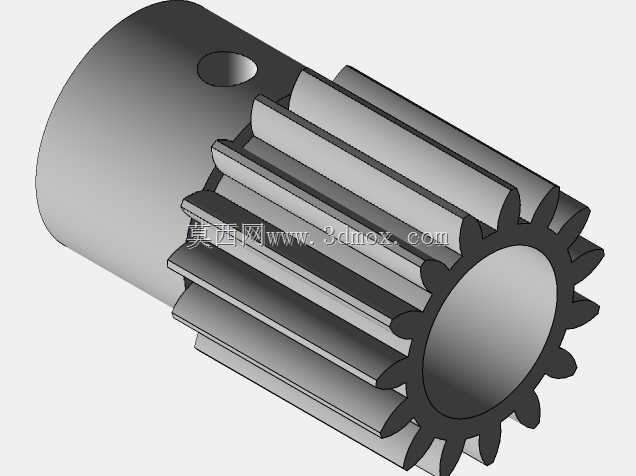

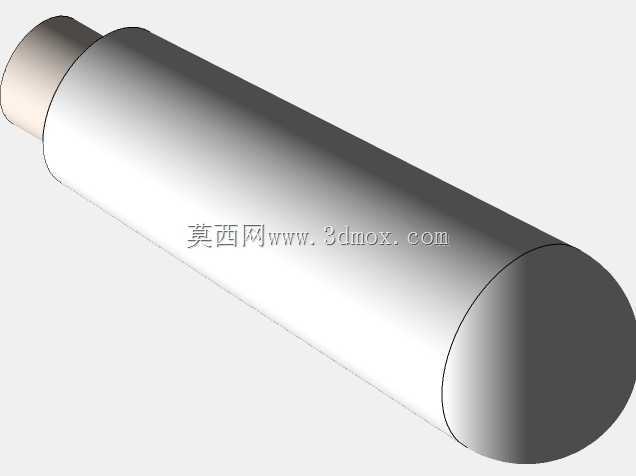

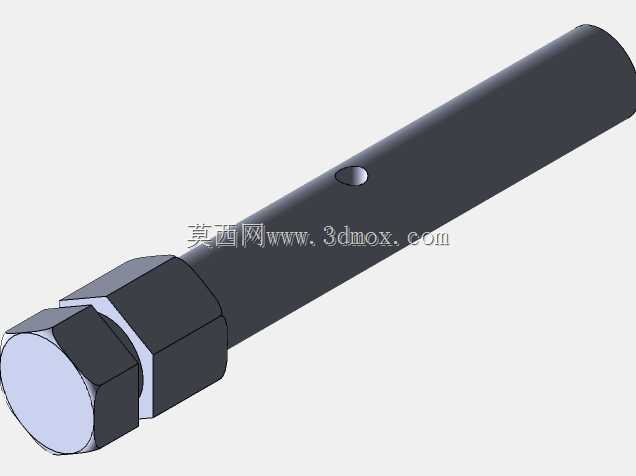

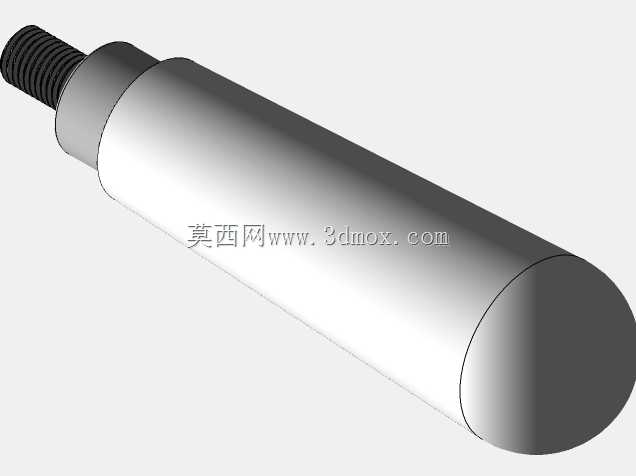

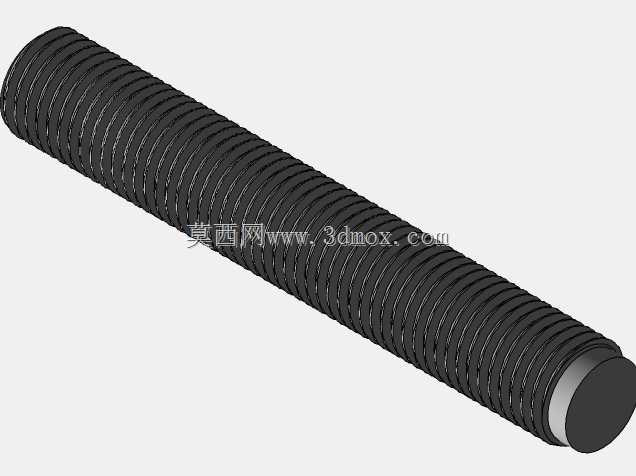

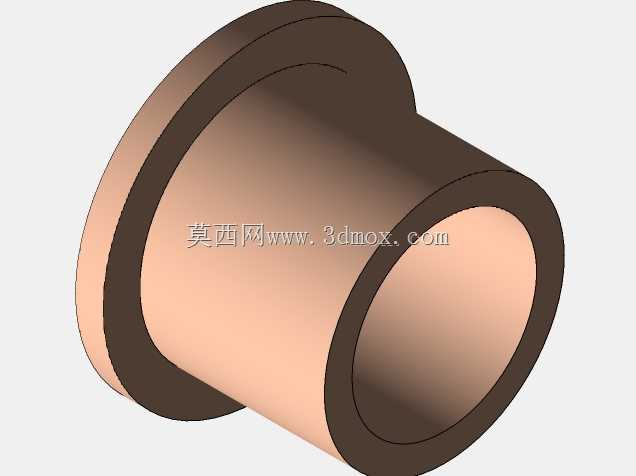

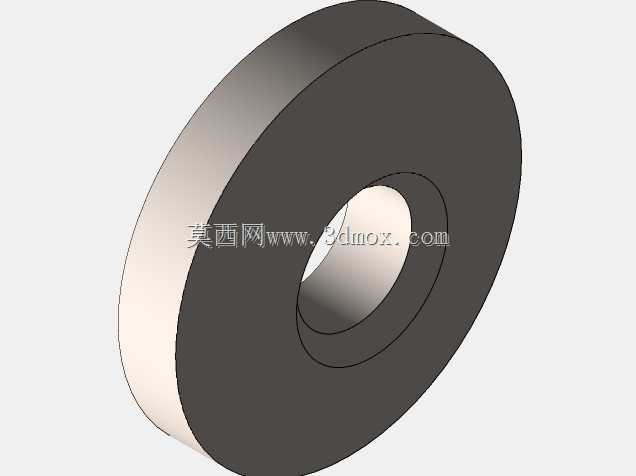

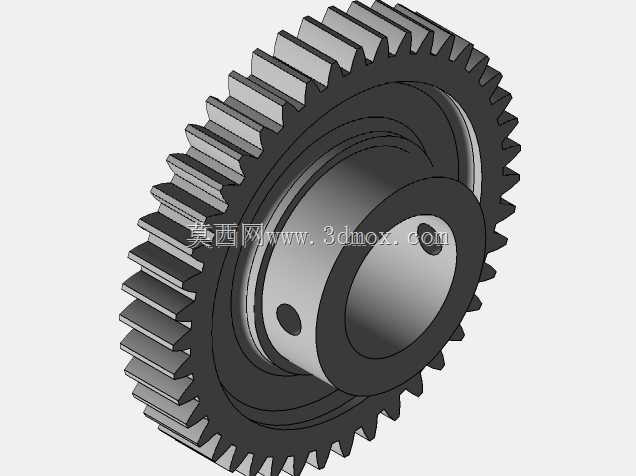

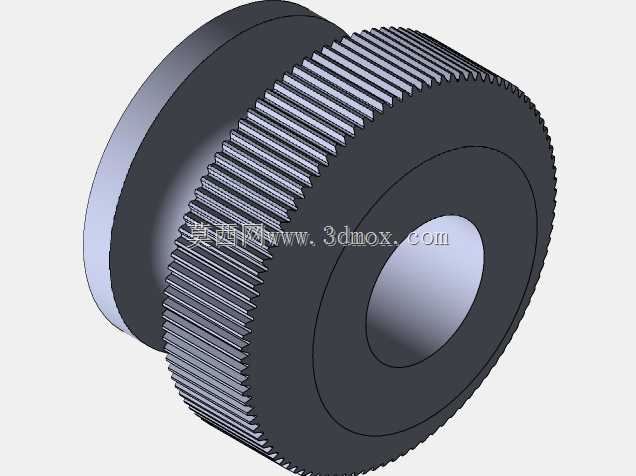

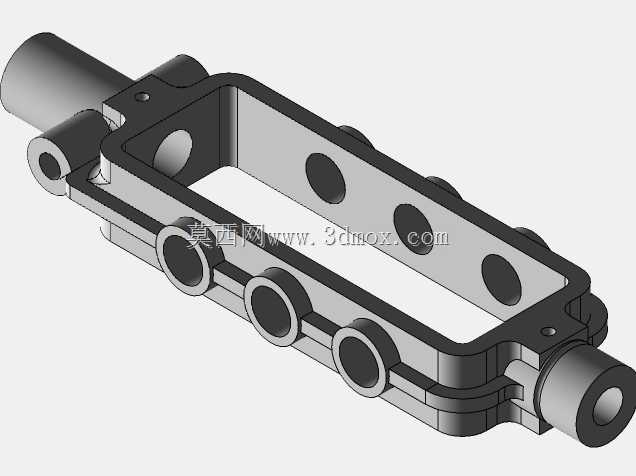

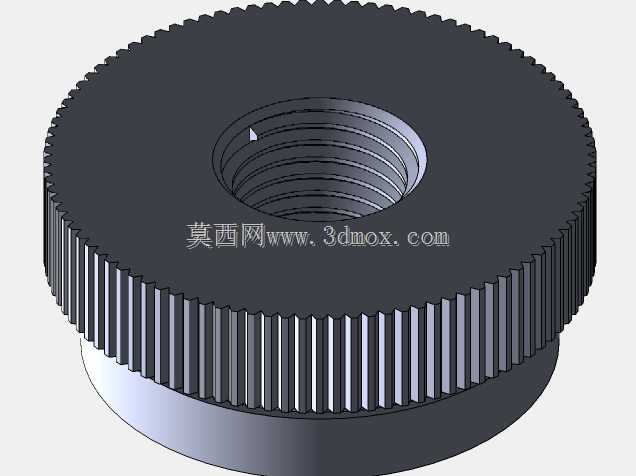

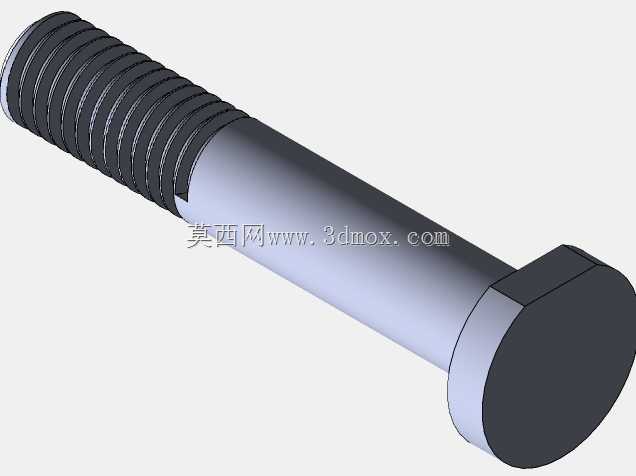

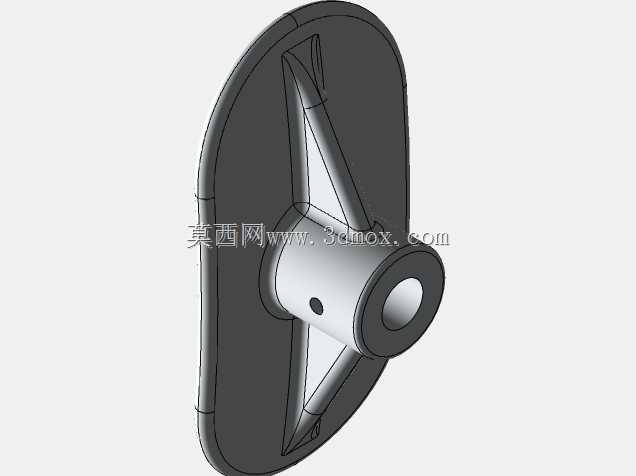

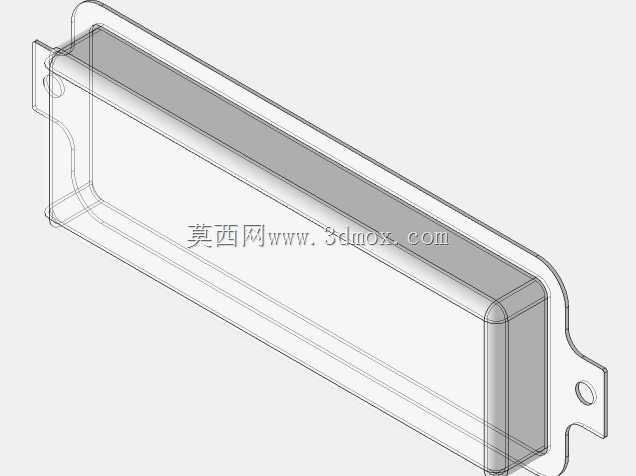

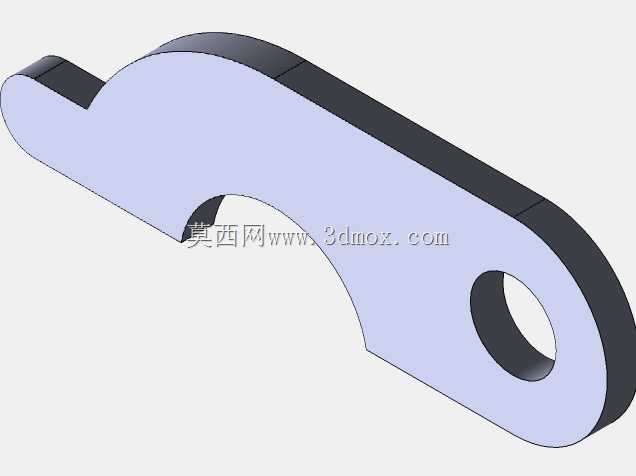

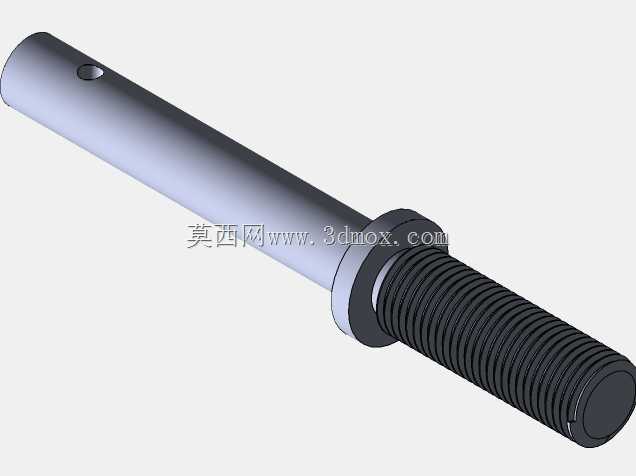

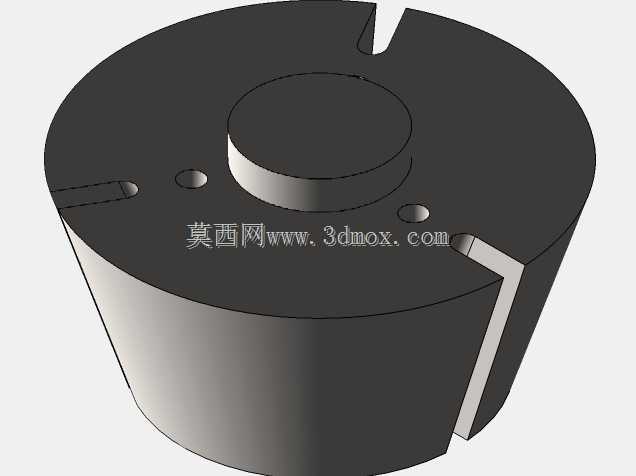

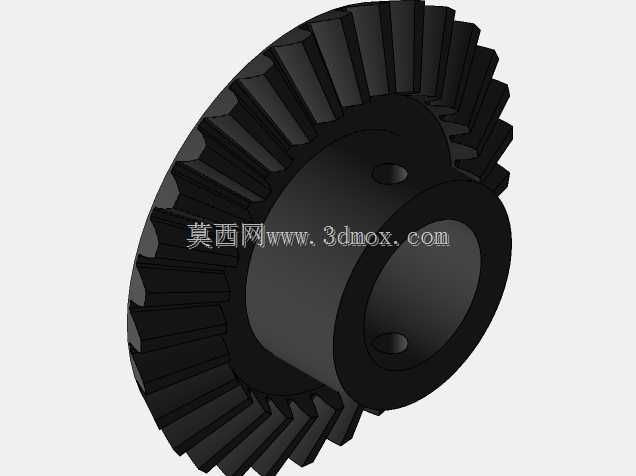

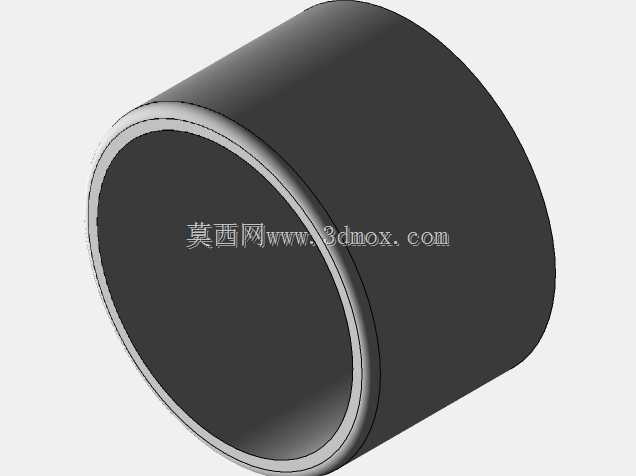

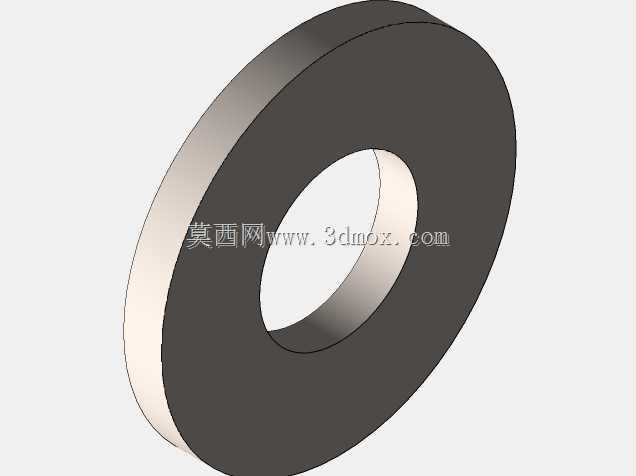

这类手动钻孔工具多用于无供电场景下的小型加工作业，比如户外管线布设、野外设备检修、传统木工金工作业场景，在没有电力供应的作业环境中，能够完成薄金属、木材、塑料等材质的钻孔加工，不需要外接动力源，依靠人力驱动即可完成作业，整体结构紧凑，携带方便，适合零散维修、手工制作类作业使用。从结构设计来看，整套传动机构采用圆柱齿轮组实现增速传动，摇臂输入的低转速人力转动，通过啮合的齿轮副传递到输出主轴，带动装夹在主轴夹头上的钻头旋转，配合双侧握持的木质手柄，作业时可以稳定施加轴向进给力，保证钻孔过程中钻头不偏移。设计过程中优先考虑了人力操作的施力习惯，摇臂的回转半径适配普通人手腕的转动幅度，握持手柄的位置做了防滑的木质包覆，长时间作业也能减少手部的不适感，齿轮组的传动比经过匹配，既保证输出端有足够的切削转速，也不会让输入端的摇动力矩过大，普通操作人员单手摇动摇臂即可带动钻头完成切削。主轴部分采用滑动支撑结构，保证高速转动下的径向跳动控制在合理范围内，前端的夹头可以适配不同直径的直柄钻头，满足不同孔径的加工需求，整体的安装边界没有额外的外接结构，作业时只需要双手持握设备对准钻孔位置即可，不需要额外的固定工装，整体外形尺寸控制在单手可提的范围，收纳时不需要占用过大空间，适合放在工具包中随身携带。齿轮传动部分做了开放式的结构设计，日常维护只需要定期在齿轮啮合位置涂抹润滑脂即可，不需要复杂的拆解保养，结构件多采用冲压与机加工结合的工艺制作，木质手柄通过压装固定在金属握杆上，长期使用也不会出现松脱的问题。作业过程中，操作人员可以通过调整施加在手柄上的轴向力控制进给速度，针对不同硬度的加工材质灵活调整摇臂的转动速度，避免钻头因为转速过高或者进给量过大出现崩断的问题，相比电动钻孔设备，这类手动工具不会产生漏电、电机烧损等故障，在潮湿、易燃易爆的特殊作业场景下也能安全使用，不会产生电火花带来安全隐患。整套结构的受力路径经过优化，摇臂输入的扭矩通过齿轮副直接传递到主轴，没有多余的传动损耗，人力输入的效率能够最大化转化为钻头的切削动力，双侧对称的手柄布局可以让操作人员在施加进给力的时候保持两侧受力平衡，避免钻孔出现偏斜，保证钻孔的位置精度与垂直度，满足手工加工作业的精度要求。
