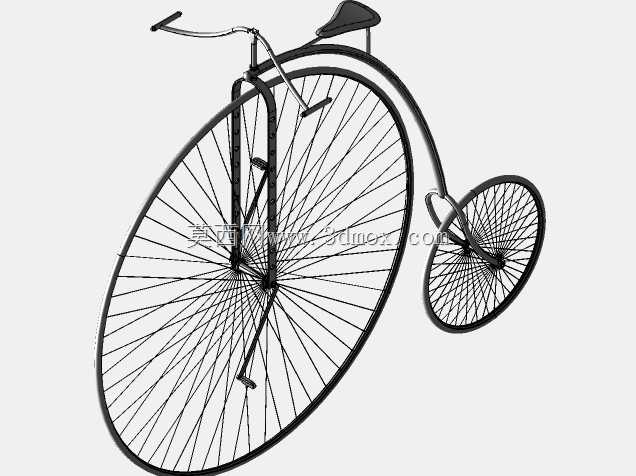

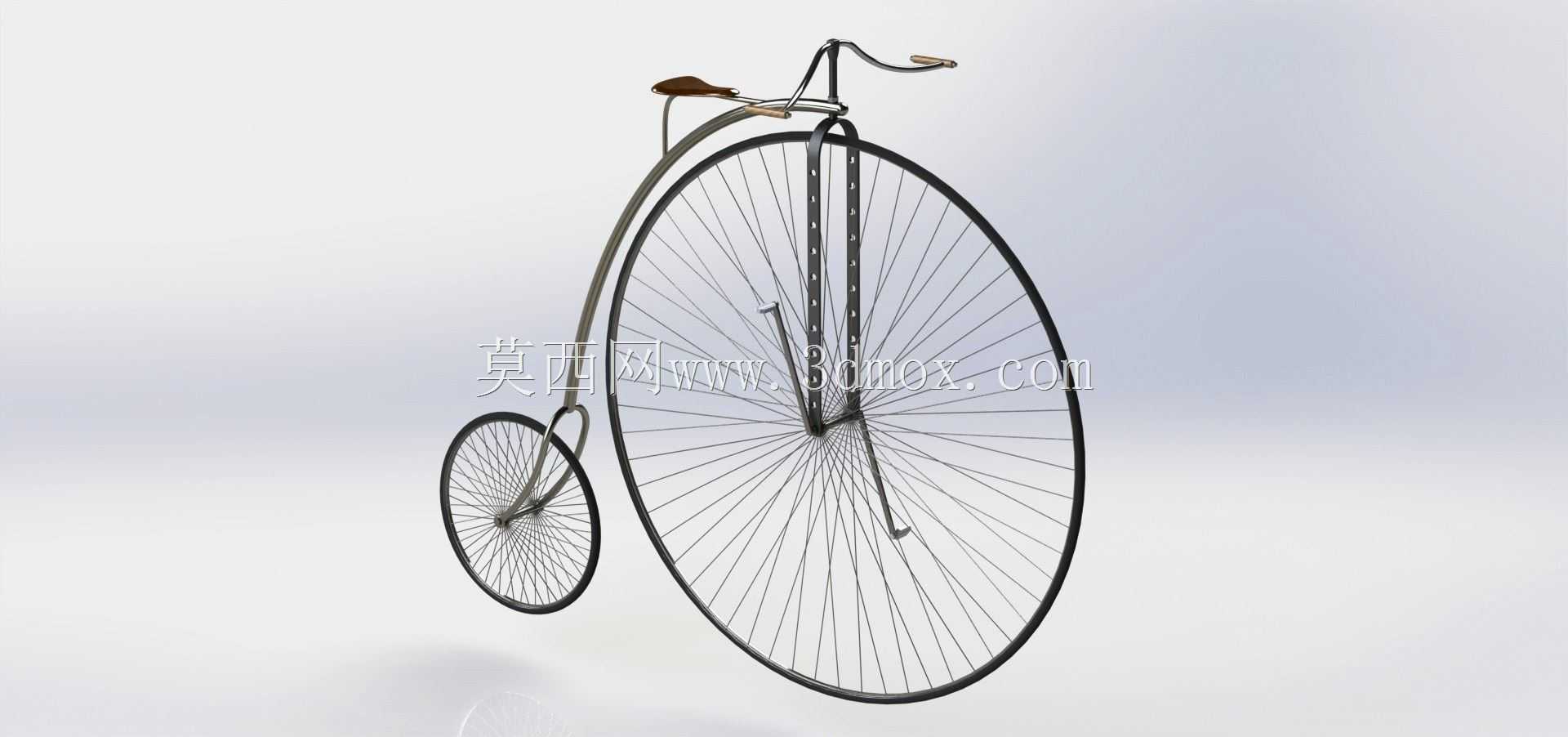

复古大小轮早期脚踏自行车结构设计

这款大小轮构型的早期自行车，是人力代步器械发展历程中极具代表性的结构形态，在非机动车发展溯源、复古交通器具展陈、近代机械结构教学场景中都有明确的应用价值。不同于后续普及的链传动等径双轮自行车，该结构直接将脚踏曲柄与前轮轮毂同轴固连，完全依靠大尺寸前轮的转动实现行进，没有额外的传动增速结构，这种设计逻辑完全贴合早期机械加工能力的限制——当时精密链传动构件的加工成本极高，直接驱动前轮的结构能大幅减少零部件数量，降低装配与维护难度。从功能特性来看，该结构的传动比完全由前轮直径决定，大尺寸前轮每旋转一周可覆盖更长的行进距离，在同等踏频下能获得比小轮直接驱动结构更高的行进速度，这也是当时设计者选择超大前轮构型的核心考量。设计过程中首先需要确定的就是前后轮的尺寸匹配边界：前轮直径直接决定了整车的最大传动比，同时也决定了骑行者的坐置高度，坐高过高会直接影响上下车便利性与骑行稳定性，因此需要在轮径带来的行进效率与骑行安全边界之间做平衡；后轮作为从动轮仅承担转向辅助与后部支撑作用，尺寸远小于前轮，仅需满足转向时的结构避让与承重要求即可。车架部分采用一体式弯管构型，从轮轴位置向上延伸衔接坐垫支座，向前衔接车把转向立柱，整体没有多余的冗余结构，管材的弯曲弧度需要同时满足承重受力路径与骑乘姿态的空间要求：坐垫布置在前轮轴的正上方偏后位置，保证骑行者重心落在前后轮的支撑区间内，避免行进过程中出现前倾栽倒的风险；车把的转动角度需要做结构限位，避免大角度转向时前轮与车架、后轮发生运动干涉。安装边界层面，整车的横向宽度仅由车把长度与轮组辐条的外伸尺寸决定，纵向长度则由前后轮的轴距决定，由于后轮尺寸较小，整车纵向占地长度远小于同轮径的等轮自行车，在狭小空间内的转向灵活性有一定优势。需要注意的是，该结构没有配置独立的制动构件，完全依靠脚踏反向施力与地面摩擦实现减速，因此在结构建模时需要重点关注曲柄与前轮轴的连接强度，保证反向受力时不会出现结构松脱；辐条采用径向均匀排布的钢丝拉索结构，每根辐条的张紧力需要保持一致，避免大轮旋转时出现径向偏摆，影响行进平顺性。这类结构虽然已经退出日常代步场景，但在机械原理教学中，可以直观展示直接驱动类人力器械的设计逻辑，帮助学习者理解传动比、重心匹配、运动干涉校核等基础机械设计要点，也可用于复古交通主题的展陈建模，还原早期人力代步工具的结构特征。
