交叉流动涡轮机械结构三维设计作品

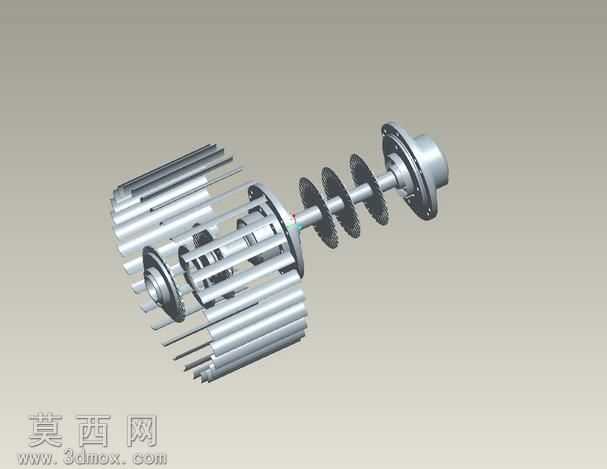

本作品为交叉流动涡轮的三维结构设计，建模过程中严格遵循流体动力机械的结构设计规范，首先对涡轮的核心功能部件进行参数化拆解，将整体结构划分为叶轮总成、传动轴系、多级导流盘、端盖连接座四大核心模块，在三维建模环境中逐一对各零件进行特征构建。针对叶轮部分，采用阵列特征完成多组平行叶片的排布，精准控制每片叶片的安装角度、轴向伸出长度与径向间隙，保证叶片间流道的均匀性，还原交叉流动工况下流体两次流经叶轮的流道结构特征；传动轴系部分通过同轴度约束完成轴段、轴肩、连接法兰的特征搭建，匹配轴承安装位的尺寸精度，确保转动部件的同轴度符合机械装配要求。多级导流盘部分通过拉伸、切除特征构建盘体的曲面导流结构，精准控制每级导流盘的间距与过流孔径，匹配交叉流动的流体导向需求；端盖连接座部分整合了安装法兰、密封槽、定位止口等细节特征，还原实际部件的安装连接结构。材质渲染阶段，为金属结构部件赋予哑光银灰色金属材质，模拟铝合金或钢制机械零件的表面质感，对叶片边缘、轴肩等加工面添加轻微反光效果，区分不同加工面的质感差异，背景采用低饱和度中性灰调，突出涡轮结构本身的层次与细节。设计过程中充分考虑交叉流动涡轮的工作特性，在结构排布上兼顾流体通过效率与转动部件的结构强度，所有零件间的装配关系均按照实际机械装配逻辑添加配合约束，可直观呈现涡轮的整体装配形态与内部结构组成，清晰展示各部件的连接关系与位置布局，完整还原交叉流动涡轮的机械结构特征，能够直观体现这类流体动力部件的工作原理与结构设计逻辑，为相关流体机械的结构设计、教学演示提供直观的三维参考。
