手动管道切断工装结构三维设计

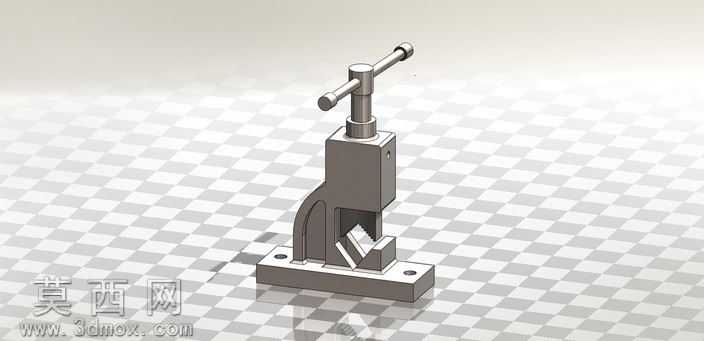

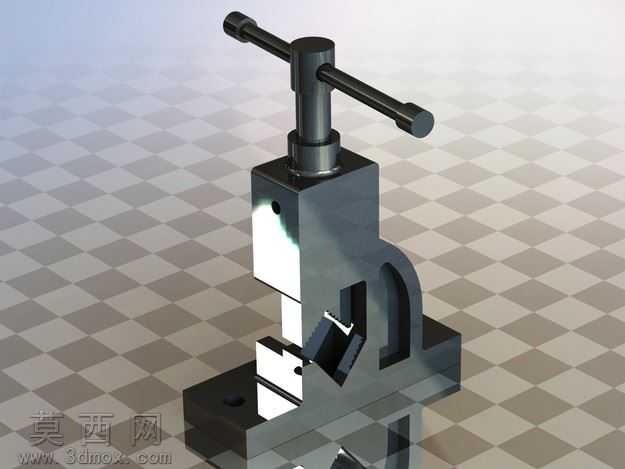

本作品为手动式管道切断工装的三维参数化建模成果，建模过程依托三维设计软件完成全结构的特征化搭建，从底部安装基座开始逐步完成各功能模块的构建。首先进行基座部分的建模，采用带安装孔的板式结构设计，通过拉伸凸台特征构建基座主体，在基座两端预留螺栓安装通孔，用于工装在作业台面的固定安装，保证作业过程中的结构稳定性。基座上方设置V型管材定位座，通过切除拉伸特征构建V型定位槽，槽体角度经过参数化校核，可适配一定管径范围内的圆形管材，实现管材放置时的自动对中，避免切断过程中管材偏移影响切口精度。定位座上方为手动施压切断机构，主体采用立式支撑臂结构连接基座与顶部的螺旋进给组件，支撑臂通过筋板特征强化结构刚度，抵消进给施压时产生的侧向力矩，防止长期使用出现结构变形。顶部的螺旋进给组件包含T型操作手柄、传动螺杆、压合切刀座三个核心部分，T型手柄采用圆棒拼接式结构建模，通过旋转特征构建手柄握持段，保证手动操作时的施力便利性；传动螺杆通过螺纹特征实现与顶部导向座的配合，旋转手柄时可带动下方切刀座垂直进给，切刀座上预留切刀安装槽，可适配标准切断刀片，刀片通过紧固螺钉实现固定，磨损后可快速更换。建模过程中对所有配合面进行了干涉检查，验证螺杆进给行程与V型座的位置匹配度，确保进给至最低位置时可完全切断定位槽内的管材，同时避免切刀与定位座发生硬接触损坏刃口。材质渲染阶段，对基座、支撑臂、手柄等结构件赋予哑光铸铁材质，还原五金工装的金属质感，对传动螺杆、切刀等运动部件赋予亮面合金钢材质，区分不同功能部件的材质属性，对安装孔、螺纹等细节特征进行精细化处理，还原真实加工特征。整体设计遵循手动工装的人机工程学逻辑，T型手柄的长度、操作高度均经过合理设定，无需额外动力源即可完成小口径管材的切断作业，结构紧凑、零部件数量少，便于加工制造与日常维护，可应用于水电安装、小型管材加工作业场景，满足现场小批量管材切断的使用需求。
