柴油引擎用涡轮增压器三维结构设计

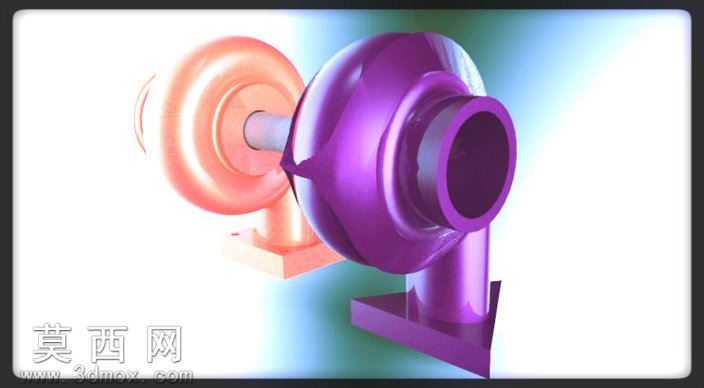

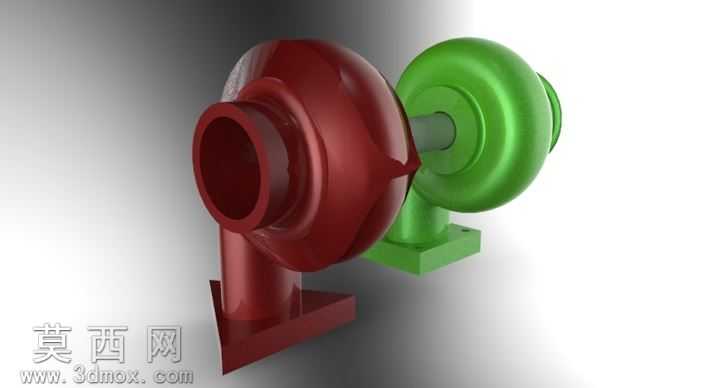

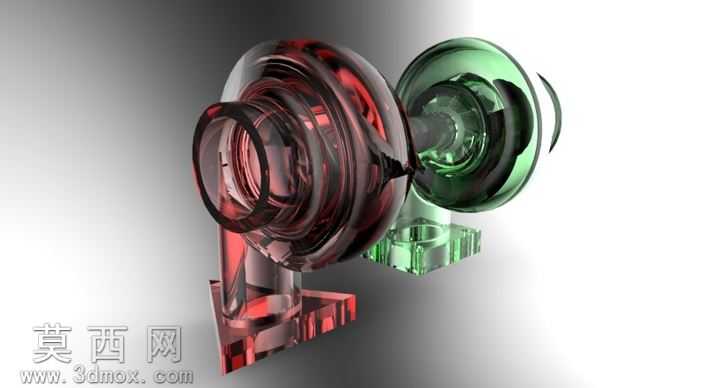

本作品为柴油引擎配套的涡轮增压器三维设计模型，整体建模过程严格遵循车用涡轮增压器的真实结构比例开展，在三维建模环节首先梳理涡轮增压器的两大核心组成模块，即涡轮端与压气机端的结构逻辑，先完成基座支撑结构的草绘与特征拉伸，确保安装定位结构的尺寸精度符合车用动力部件的装配要求，再分别构建涡轮壳体、压气机壳体的流道曲面，通过曲面放样、加厚、布尔运算等操作还原壳体的复杂内腔结构，保证气流通道的顺滑过渡特性。模型的涡轮叶轮与压气机叶轮部分采用参数化建模方式，按照真实叶片的翼型截面轮廓逐节绘制引导线，通过扫描阵列生成完整的叶片组结构，还原叶轮的气动外形特征，中间连接轴与轴承支撑结构也按照实际装配关系完成建模，清晰呈现各部件的装配层级与配合关系。在材质与渲染环节，针对涡轮端长期接触高温排气的工作特性，为其赋予半透明红调耐高温合金材质，既直观区分两个功能端的结构差异，也通过半透明效果展示内部叶轮的装配状态；压气机端则赋予半透明绿调高强度铝合金材质，基座部分采用同色系金属质感材质，搭配渐变灰白背景布光，通过三点布光方案突出模型的结构轮廓与曲面质感，清晰展现各部件的形态特征。设计过程中重点考量涡轮增压器的动力传递逻辑与气流走向，将涡轮端进气口、排气口与压气机端进气口、出气口的结构位置做了精准还原，支撑脚的安装孔位也按照通用安装标准预留，既可以作为动力系统教学的演示模型，也能够为柴油引擎增压系统的结构改进、装配模拟提供三维参考，模型各部件独立成组，支持后续的结构拆解、运动仿真以及工程图导出等拓展操作，完整呈现了涡轮增压器从外部壳体到内部核心叶轮的全部结构细节。
