带围栏庭院独栋住宅三维建模设计

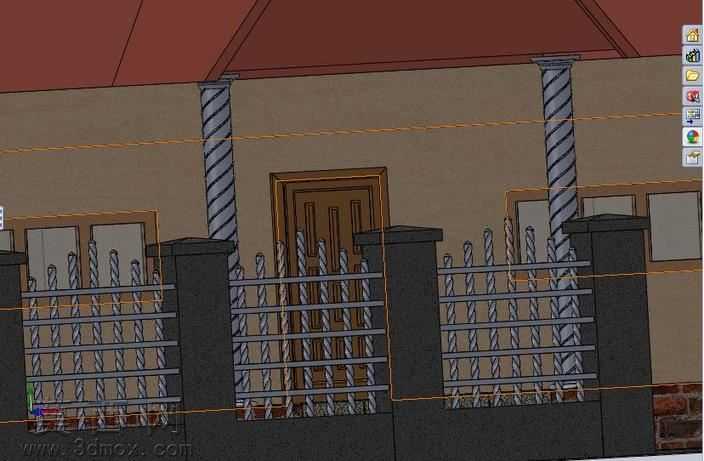

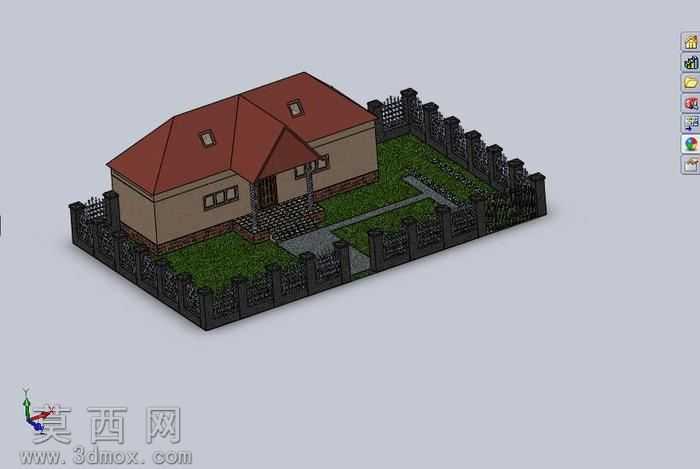

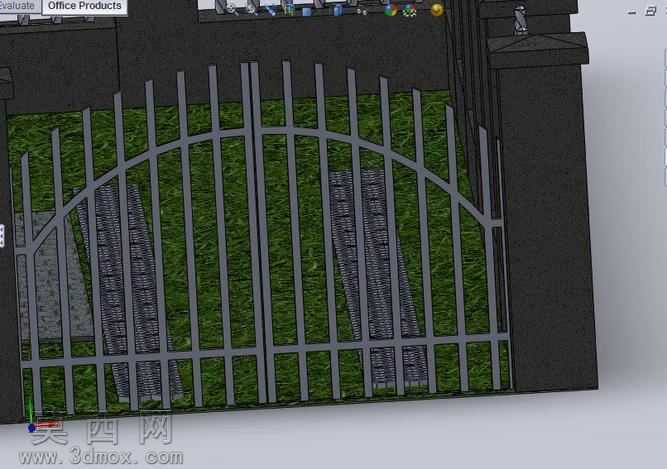

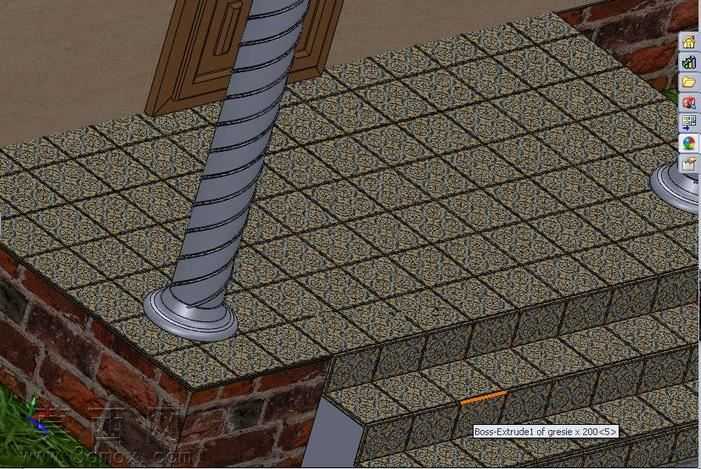

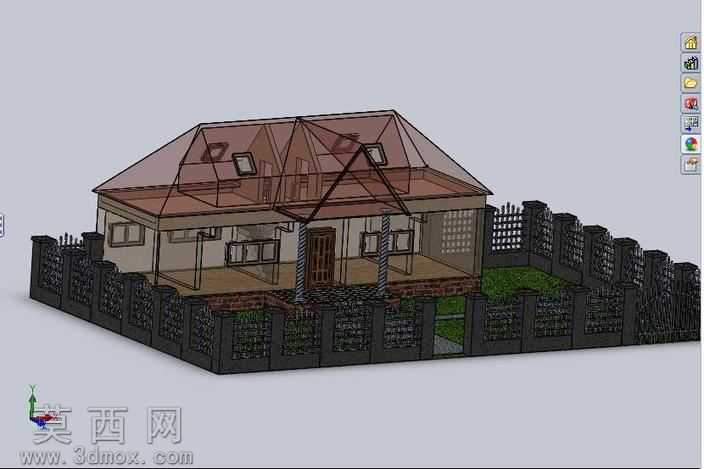

本作品为带独立庭院的独栋住宅三维建模成果，建模过程中以还原真实民用住宅的空间逻辑与构造细节为核心思路，首先梳理整体空间布局：整体模型包含主体住宅建筑与外围封闭式围栏庭院两大部分，先通过基准面定位确定住宅主体的占地轮廓、层高参数与庭院的围合范围，搭建整体空间框架。主体住宅部分采用双坡屋顶设计，屋顶坡面预留对称式老虎窗结构，建模时先绘制屋顶坡面的引导线，通过放样特征生成坡屋顶的基础曲面，再细化老虎窗的窗框、窗洞与坡面衔接结构，保证屋顶构造的合理性；住宅主体墙体部分区分实墙与开窗区域，正面设置入户主门，门侧搭配螺旋纹理装饰立柱，墙面预留不同尺寸的窗洞，对应安装窗框与透明玻璃构件，建模时对墙体厚度、门窗嵌入深度做精准参数设置，还原真实墙体的砌筑厚度逻辑。住宅内部做了基础的空间分隔，可直观看到室内的房间划分、立柱支撑结构，区分地面、墙面、顶面的不同材质分区，地面模拟地砖铺装质感，墙面模拟哑光涂料质感，屋顶内侧模拟木质屋架的支撑结构，还原坡屋顶住宅的内部构造特征。外围庭院部分采用分段式围栏设计，每段围栏为镂空砌块搭配实体立柱的结构，建模时先制作单段围栏的标准单元，通过线性阵列完成整圈围栏的排布，在正对住宅入户门的位置预留庭院出入口；庭院内部预留绿化种植区域，模拟草地的材质质感，与硬质铺装的入户通道做明确区分。材质渲染阶段，针对不同构件匹配对应质感：围栏采用深灰色哑光混凝土材质，住宅外墙采用浅米色哑光墙面材质，屋顶采用半透明的棕褐色材质以展示内部屋架结构，玻璃构件采用带轻微反射的透明材质，金属构件搭配低反光的金属质感，整体渲染效果兼顾外观展示与内部构造的可视化需求，所有构件的拼接处做了重合约束与干涉检查，保证模型结构严谨无错漏，完整呈现带小院独栋住宅的整体构造与空间布局。
