IP5328芯片移动电源电路板结构设计

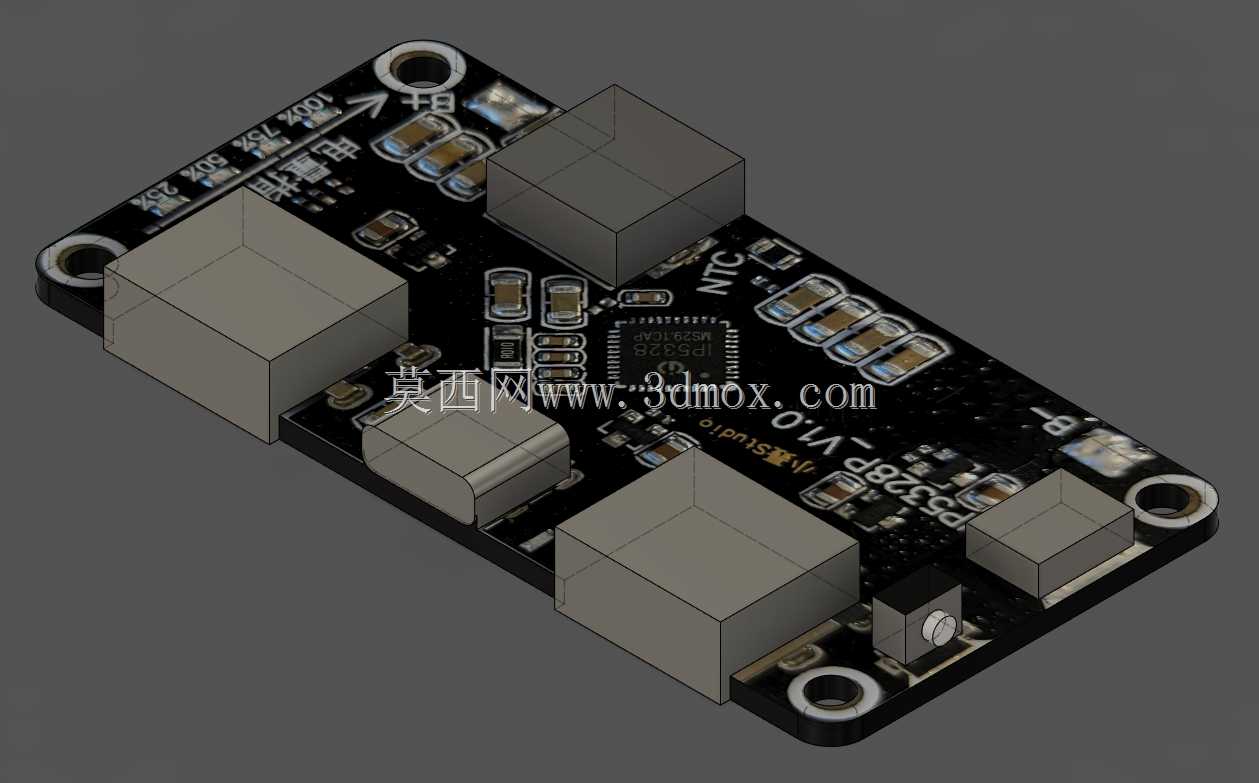

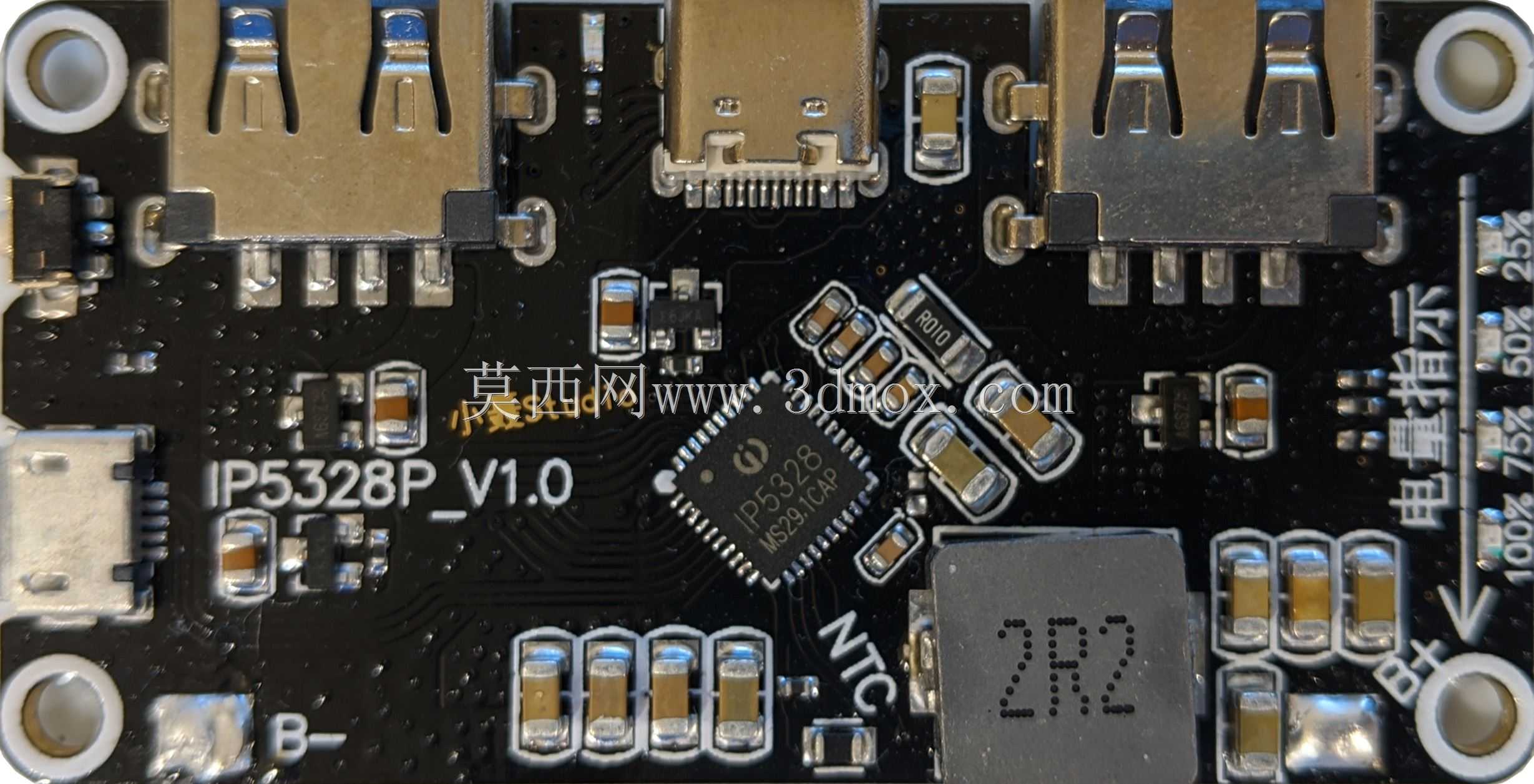

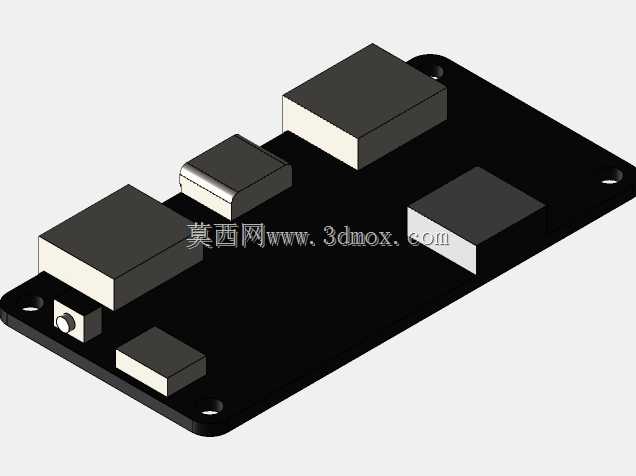

该结构设计围绕IP5328电源管理芯片的移动电源PCB展开，核心面向便携储能类数码产品的开发场景，可直接用于小型移动电源、便携设备外挂供电模块的结构适配工作。从实际用途来看，这块PCB承担着锂电池充放电管理、电量显示、输出稳压的核心功能，是便携供电类产品的核心控制载体，日常可用于给手机、小型数码外设、便携检测设备提供稳定的5V直流供电，也可作为嵌入式设备的后备电源模块使用。设计过程中优先考虑了元器件的布局合理性，将大尺寸的电感、电解电容等功率器件沿板边排布，既预留了足够的散热空间，也避开了板上的安装固定孔位，避免组装时元器件与外壳螺丝柱产生干涉。板载的四个安装孔采用对称布局，孔位周边做了露铜禁布处理，安装时可直接通过铜柱或螺丝固定在外壳内部，不需要额外添加绝缘垫片，能有效降低组装工序的复杂度。从功能特性上看，板上集成了NTC热敏电阻的焊盘，可紧贴电芯布置实现温度监测，避免充放电过程中电芯过热引发安全问题；电量显示的LED焊盘沿板侧排布，组装后可直接对准外壳的透光位，不需要额外加导光件就能实现电量状态的直观显示。设计时充分考虑了外壳的适配边界，所有板上元器件的最高高度做了统一管控，最高的功率电感高度控制在常见移动电源外壳的内部净空范围内，板边的接插件位置预留了USB接口、按键的对位空间，结构工程师在做外壳设计时不需要反复调整板件位置，可直接基于该PCB的外轮廓和元器件高度做壳体的抽壳、卡扣、螺丝柱设计。布线时功率回路做了短路径处理，对应的结构上也在功率器件下方预留了铺铜散热的空间，外壳对应位置可按需增设散热孔，不需要额外改动板件结构就能满足长时间大电流输出的散热需求。对于做便携电源产品开发的结构工程师来说，该模型可直接导入装配环境，快速完成外壳与电路板的干涉检查、安装位匹配，省去了从PCB Layout文件重建结构模型的步骤，能大幅缩短产品前期开发的结构验证周期，也可作为同类电源管理板结构布局的参考范本，优化自身设计中的元器件排布、安装位预留的合理性。
