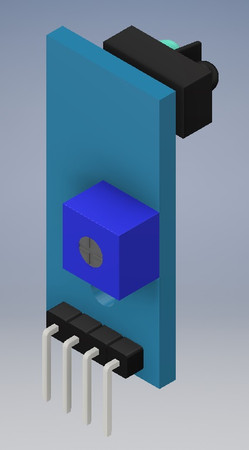

反射式光电检测传感器TCRT5000结构设计

日常做小型自动化设备、智能小车类项目时，经常会用到这类反射式光电检测元件，这款TCRT5000是很经典的红外反射检测方案，建模时首先要考虑的就是实际安装的适配性，毕竟这类元件大多是直接焊在PCB板上，或者通过支架固定在设备检测位，外形尺寸的公差控制直接影响后续装配的顺畅度。从结构上看，它把红外发射管和光敏接收管整合在同一个黑色塑封外壳里，两个管芯的间距是固定的，这个间距直接决定了它的最佳检测距离，建模时特意把发射端和接收端的光学窗口位置做了精准还原，避免后续做光路仿真时出现参数偏差。实际应用场景里，这类传感器最常见的用途是智能小车的黑线寻迹，也会用在小型传送带上做物料到位检测，还有些旋转轴的转速检测场景，靠反射码盘的黑白条纹来输出脉冲信号，它的检测原理是靠发射端发出红外光，遇到前方反射面后光线反射回接收管，根据接收光强的变化判断前方是否有遮挡或者反射面的颜色差异，所以建模时外壳的遮光结构也做了细节还原，黑色塑封外壳本身就是为了隔绝环境杂光的干扰，避免外界红外光影响接收端的判断，减少检测误触发的概率。做结构设计的时候，特意把引脚的间距、引脚直径都按照实际量产元件的参数做了还原，引脚的伸出长度也留足了波峰焊的吃锡余量，不管是做直插焊接的PCB封装适配，还是做外接引线的固定结构，都能直接匹配。安装边界上，元件本体的长宽高都控制在常规直插元件的尺寸范围内，塑封本体的侧面没有突出的卡扣或者异形结构，所以在PCB布局时不需要预留额外的避让空间，相邻元件可以按照常规的直插元件间距排布，要是做支架安装的话，本体底部的平面可以直接贴合支架定位面，不需要额外做仿形避让。另外建模时也考虑了元件的光学角度，发射管的发散角和接收管的受光角度都按照实际datasheet的参数做了对应结构的还原，后续如果要做检测距离的仿真验证，直接导入模型就能配合光学仿真软件计算不同反射距离下的接收光强，不用再额外修正模型的光学窗口位置。很多新手做这类元件建模时容易忽略塑封外壳的遮光挡边，其实两个管芯中间的塑封隔断是很重要的结构，它能避免发射管的光线直接在外壳内部串到接收端，导致无检测物体时就有输出的问题，所以建模时特意把中间的隔断结构做了完整还原，和实际元件的内部结构保持一致。
