台秤分配器用带机电传感称重承载模块

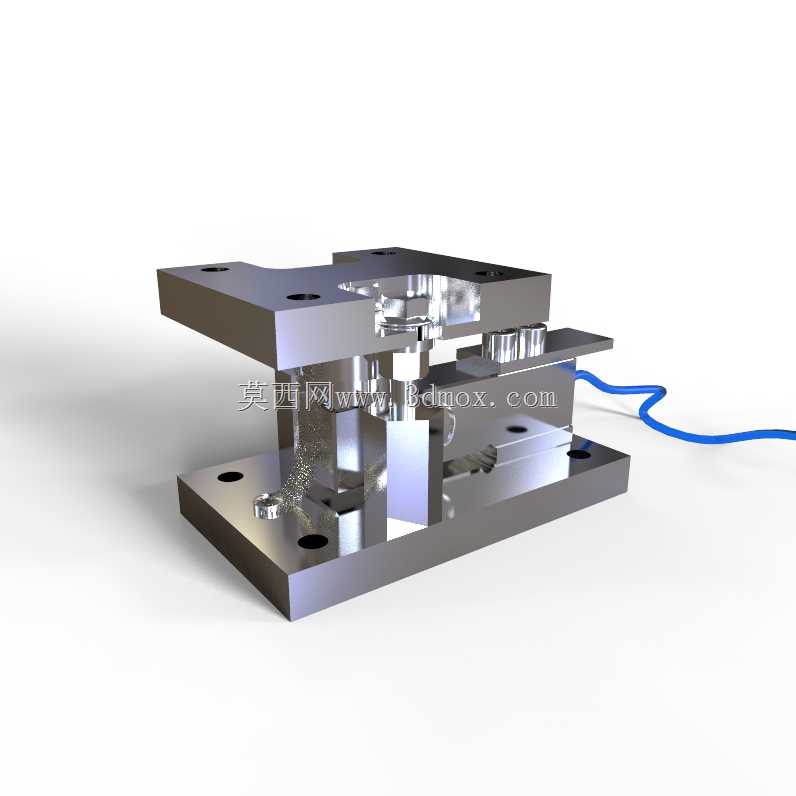

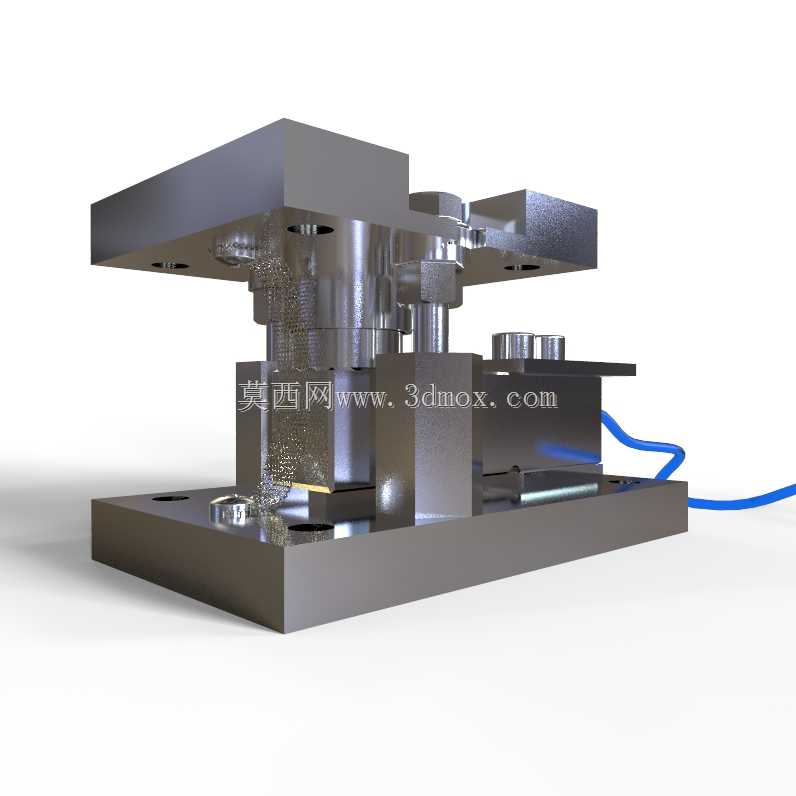

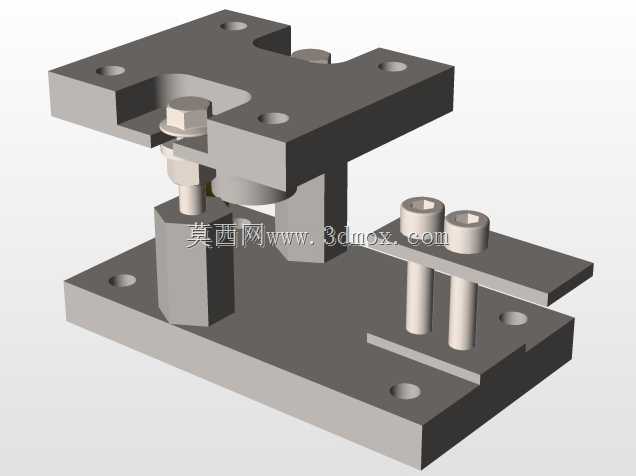

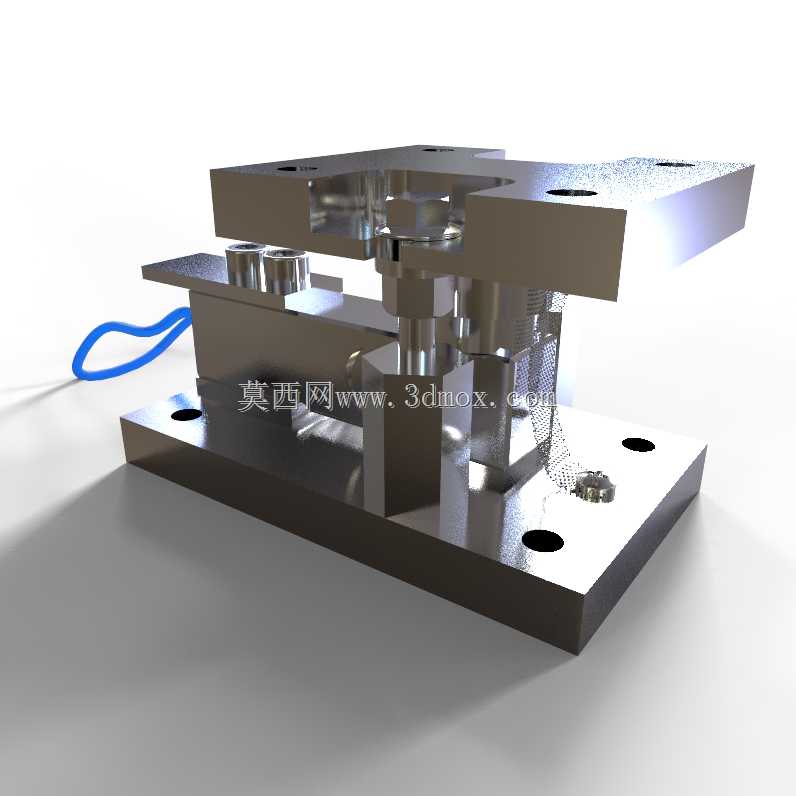

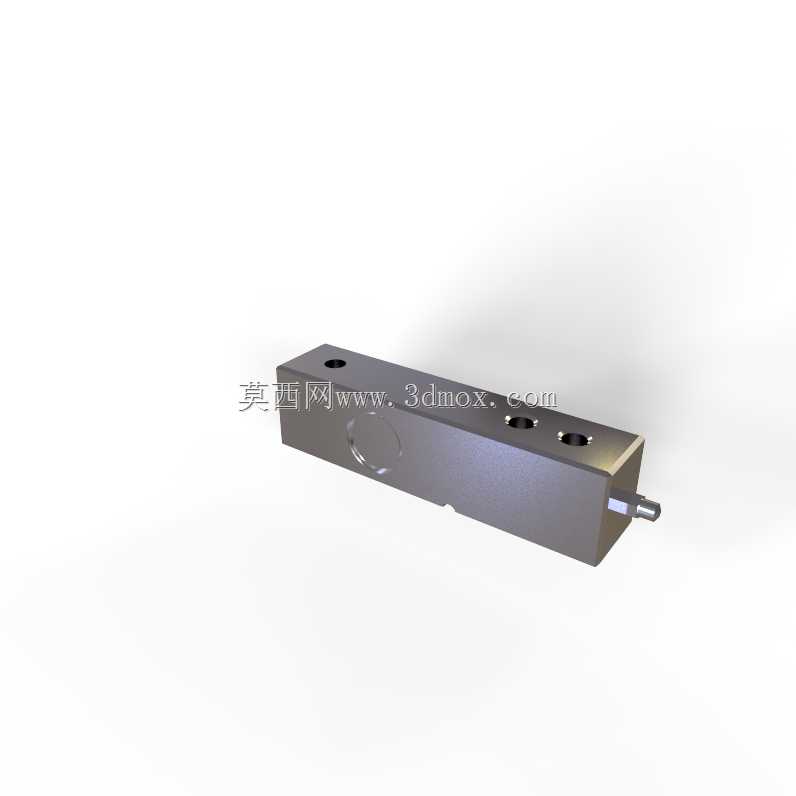

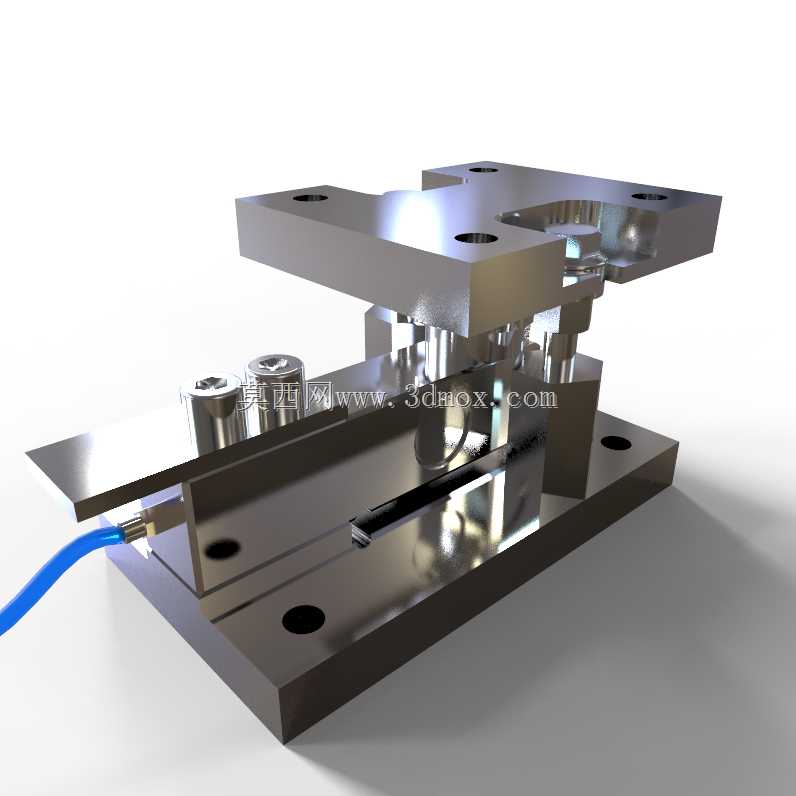

在工业称重计量场景里，这类集成机电传感器的称重模块是台秤、物料分配器的核心承载传感部件，日常产线物料分装、仓储进出库称重、小量程定值配料环节都能见到它的身影，区别于传统悬臂梁式传感器直接裸露安装的形式，该模块做了完整的上下承载基座集成，不需要安装人员额外设计传感器防护与承载衔接结构，能直接固定在设备架体上完成称重单元的快速搭建。从结构设计逻辑来看，模块上下安装板都做了对称分布的沉头安装孔，孔位间距适配常规工业台秤的架体型材安装尺寸，上承载板直接承接被称重物料或料斗的载荷，下固定板锁附在设备支撑框架上，中间的机电传感单元被金属防护结构完全包裹，能避免产线作业时的物料飞溅、工具磕碰直接损伤传感核心，出线端做了侧向走线设计，配套的线缆预留了足够的弯曲余量，不会因为设备运行时的微小形变拉扯线缆导致信号中断。功能层面，该模块覆盖100kg到10T的量程区间，能满足从小包装物料分装到中型料仓称重的不同需求，防护等级达到IP67，可在有少量粉尘、偶尔溅水的生产车间环境下长期稳定工作，传感器精度等级为C3，满足贸易结算级别的称重精度要求，外壳采用合金钢与不锈钢组合材质，在保证结构强度的同时兼顾了耐腐蚀性能，适配食品加工、化工配料、仓储物流等多场景的使用要求。安装边界上需要注意，模块固定时要保证上下安装面的平面度公差控制在0.1mm以内，多模块组合使用时要保证各个模块的承载面处于同一水平高度，避免偏载导致的测量误差，侧向预留的线缆走线空间不能小于线缆最小弯曲半径，周边不要布置强电磁干扰源，避免影响传感信号的稳定传输。这类集成式模块的设计初衷就是降低称重设备的开发门槛，结构工程师不需要再单独做传感器的承载结构校核、防护结构设计，直接按照模块给定的安装孔位预留安装位置即可，能大幅缩短称重类设备的开发周期，同时模块化的结构也方便后期运维更换，出现传感部件故障时不需要拆解整个设备架体，直接单独更换模块就能快速恢复设备运行。
