牛顿碰撞平衡演示球结构设计

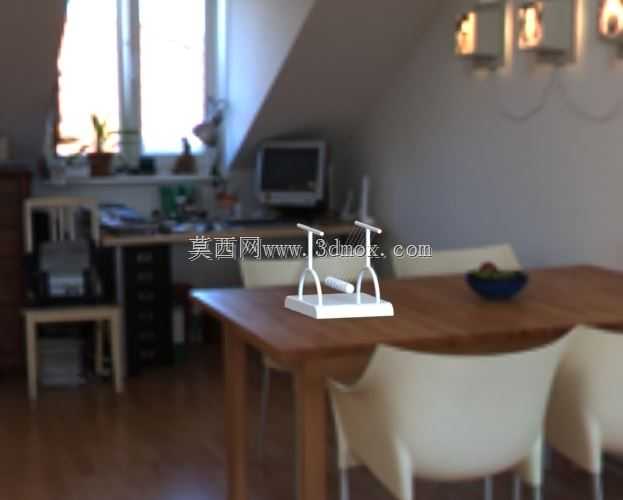

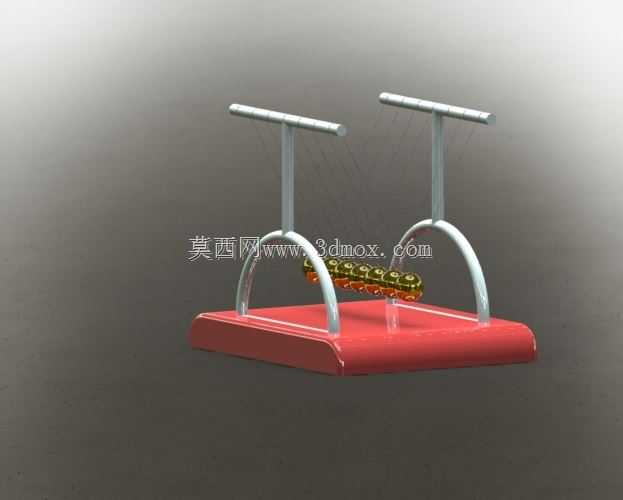

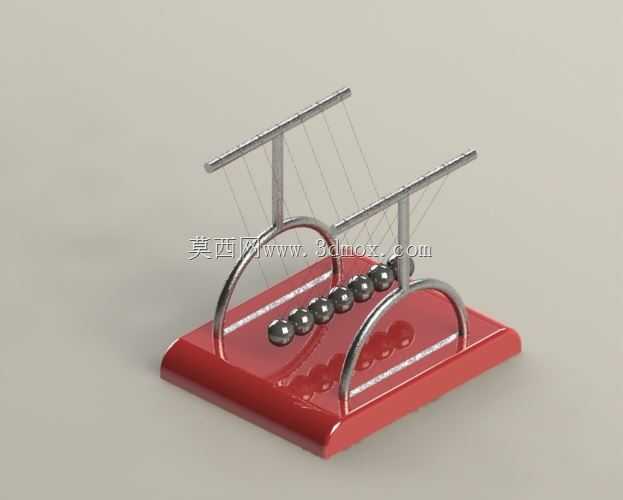

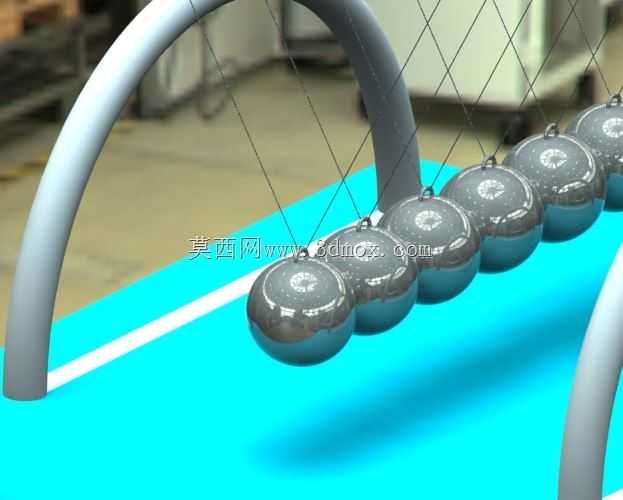

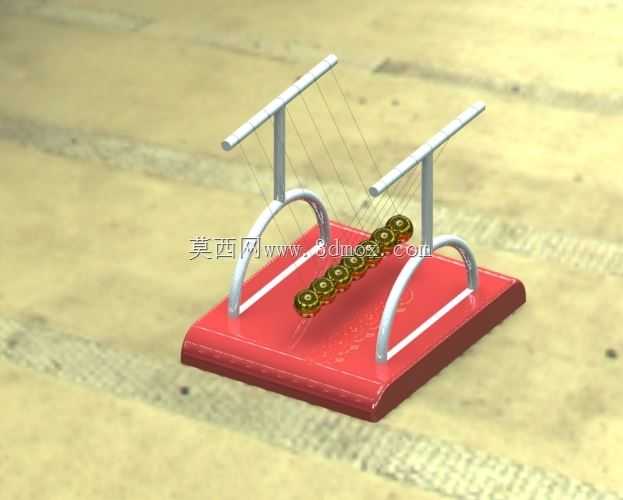

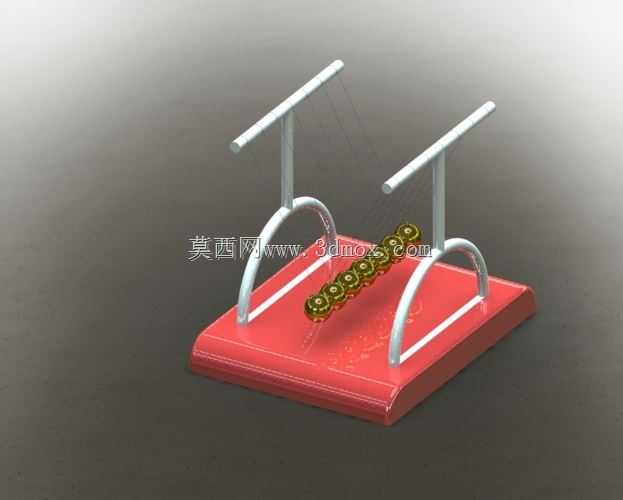

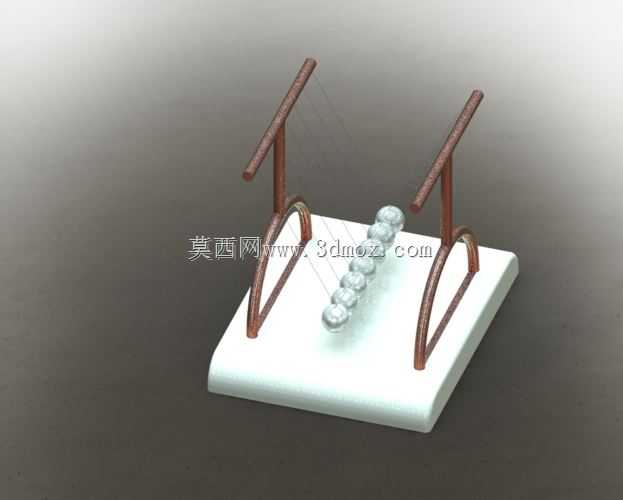

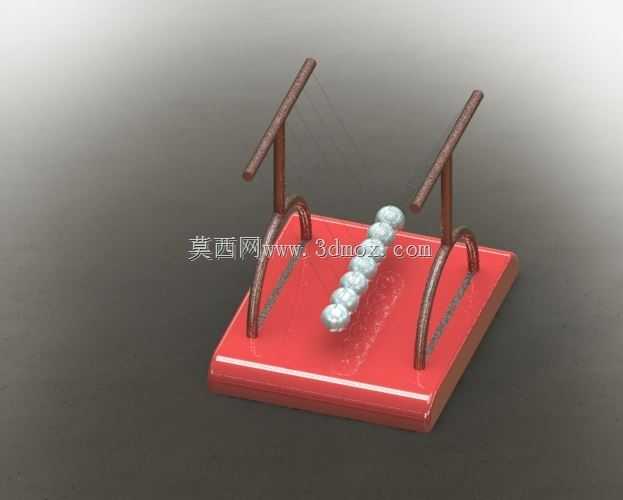

这款平衡演示装置核心依托动量守恒与能量传递原理实现经典碰撞演示效果，日常多放置于中小学物理实验室、科普展厅作为力学具象化演示载体，也可作为办公桌面的工艺摆件使用。整套装置的底座采用梯形收边结构设计，底部预留12mm高度的平整支撑边，可直接放置于水平台面无需额外固定，底座整体长宽尺寸控制在180mm×120mm范围内，摆放时占用台面空间极小，适配常规实验台、办公桌的摆放边界要求。支撑框架采用双弧形金属弯管结构，两侧弧形架对称布置于底座长度方向的两端，弧形架顶端设置水平悬挂横梁，横梁上均匀排布7个悬挂点位，每个点位通过两根平行的细尼龙吊线固定金属钢球，吊线长度经过精准调校，确保所有钢球的球心处于同一水平高度，相邻钢球球面刚好贴合无挤压间隙，从结构上规避碰撞过程中出现的能量侧向损耗。钢球采用统一规格的实心金属材质，单球直径20mm，表面做抛光处理降低碰撞过程中的摩擦损耗，碰撞时可实现单侧拉起释放后，末端对应数量的钢球被弹出，中间钢球保持近似静止的经典演示效果，清晰展示弹性碰撞下的动量与能量传递规律。设计过程中重点校核了悬挂点的位置精度，每对吊线的固定点间距与钢球直径匹配，避免钢球摆动过程中出现旋转、错位问题，两侧弧形支撑的弯曲半径经过反复调整，既保证支撑结构的稳定性，不会因钢球长期碰撞出现框架形变，也不会遮挡钢球的碰撞演示区域，方便观察者从正面、侧面清晰查看整个碰撞过程。底座表面做平整化处理，上方预留的反光区域可直观呈现钢球摆动的轨迹倒影，辅助演示者观察摆动幅度变化，整套装置无额外外接动力结构，纯机械结构即可完成全部演示功能，日常使用无需复杂维护，仅需定期检查吊线是否出现松弛、钢球表面是否沾附杂物即可保证演示精度。作为力学演示教具，它能将抽象的动量守恒定律转化为肉眼可见的物理现象，降低物理概念的理解门槛；作为桌面摆件，其规律的碰撞摆动过程也能起到舒缓情绪的作用，结构上所有零部件均采用常规机械加工工艺即可生产，弧形架可通过金属弯管一次成型，钢球为标准通用件，吊线采用常规耐磨尼龙线，整体装配难度低，零部件互换性强，后期更换损坏部件无需定制特殊配件。
