工业管道用自清洗过滤装置结构设计

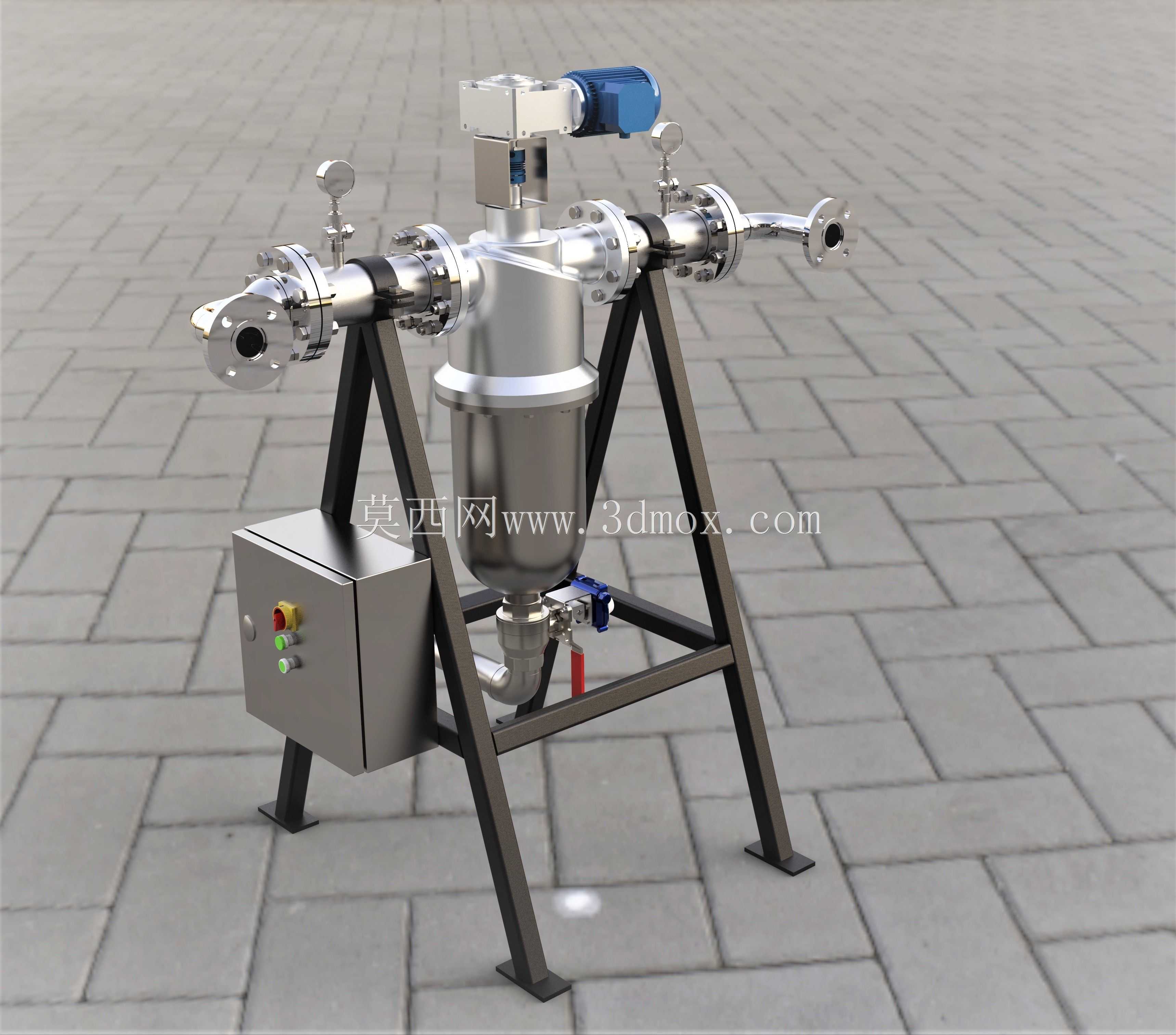

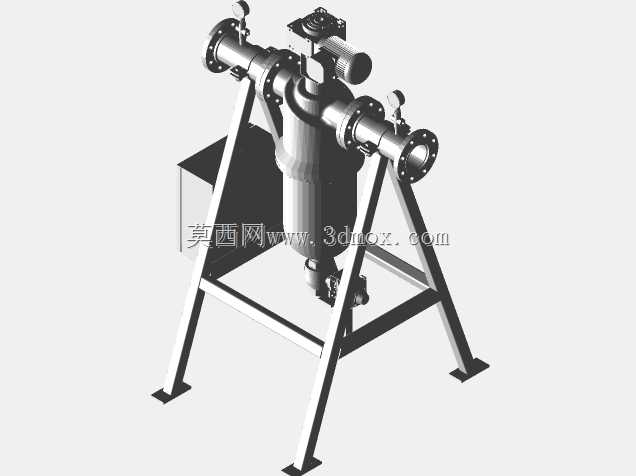

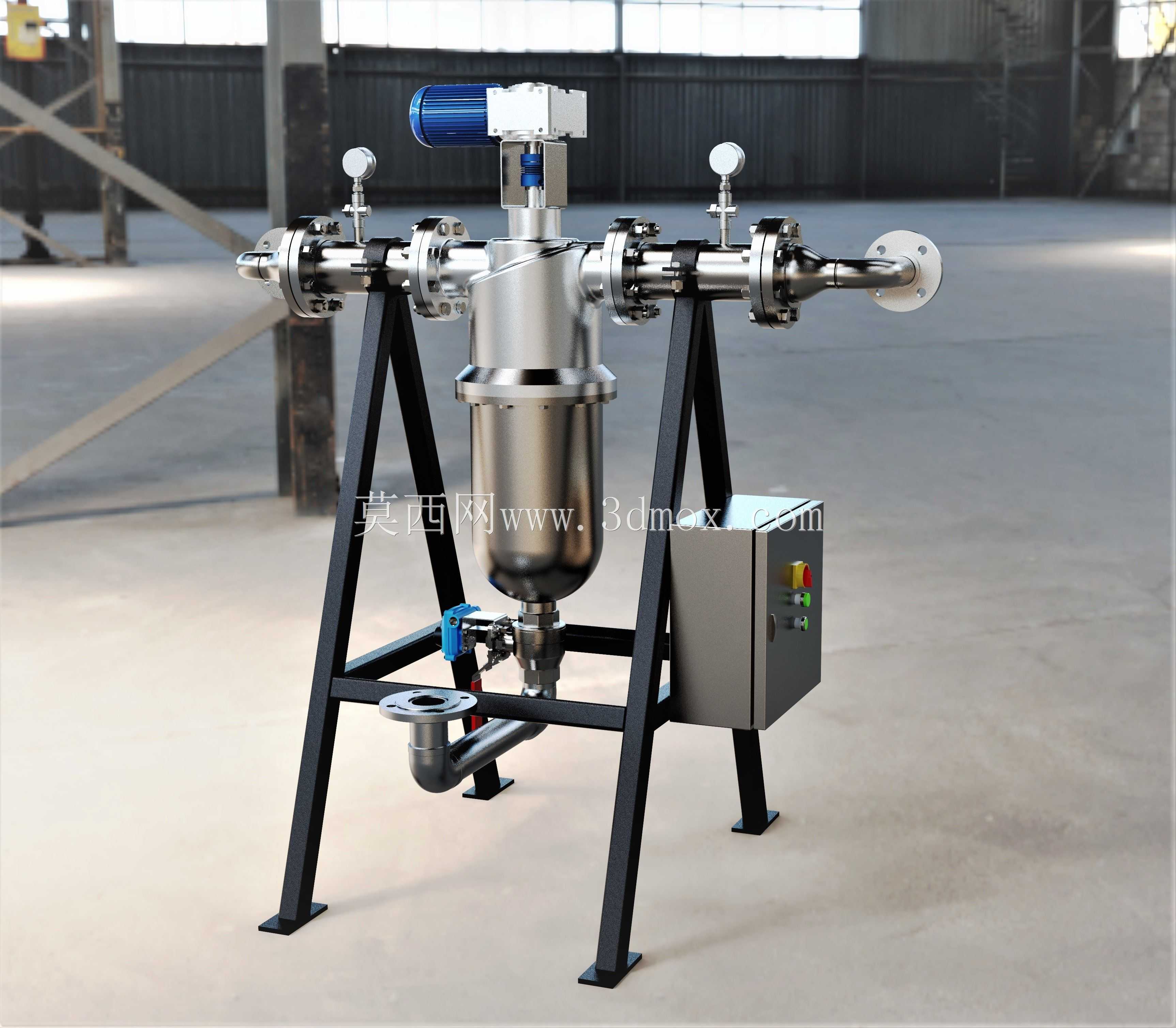

这款自清洁过滤装置主要面向连续运行的流体输送管线场景，在市政供水、化工流体输送、循环冷却水系统、食品加工料液输送等工况中都有广泛适配空间，核心作用是在不中断管线介质输送的前提下，完成滤筒表面杂质的清理与排出，解决传统过滤器需要停机拆洗、运维中断生产流程的痛点。从结构设计逻辑来看，整体采用立式承压罐体搭配侧进侧出的管线接口布局，罐体主体选用不锈钢材质加工，适配多数有卫生要求或弱腐蚀介质的输送场景，进出水口采用法兰连接形式，可直接对接同通径的工业管道，安装时无需额外定制变径转接件，降低现场施工的适配成本。设备上部集成驱动组件，通过减速结构带动罐内的清洗刷结构贴合滤筒内壁转动，当设备进出口压差达到设定阈值时，可自动启动清洗程序，打开底部排污阀，借助刷体的刮扫作用将滤筒截留的杂质从排污口排出，整个清洗过程仅需数十秒，期间管线正常输送流量不受明显影响。配套的电控箱集成在支架侧方，内部预留压差信号接入、手动/自动切换控制回路，可根据现场工况调整清洗触发压差与排污时长，无需额外配置独立控制柜。支撑结构采用方管焊接的三脚支架，支架底部预留地脚安装孔，可直接固定在混凝土设备基础或钢制平台上，安装时需注意罐体垂直度偏差控制在千分之二以内，避免内部清洗刷运行时出现偏磨，影响滤筒使用寿命。进出水口的中心高度、排污口的离地间隙都经过适配常规工业管线的布局设计，现场对接时无需大幅调整原有管线的走向，设备上部预留的检修空间可满足驱动组件、密封件的日常更换需求，罐体上配置的压力表可实时直观显示进出口压力值，方便运维人员快速判断滤筒的堵塞状态。从建模细节来看，所有法兰连接面的螺栓孔位、密封槽尺寸都符合对应通径的管路法兰标准，罐体壁厚按照常规1.0MPa工作压力设计，密封结构采用耐温耐腐的成型填料，可适配0-80摄氏度的常规流体工况，内部滤筒的支撑筋、清洗刷的压紧结构都做了细节还原，可直接用于设备选型展示、安装布局模拟、结构方案评审等场景，也可作为同类型过滤设备改型设计的基础参考框架，调整滤筒精度、罐体通径、驱动功率参数即可衍生出适配不同流量、不同介质工况的系列化产品。
